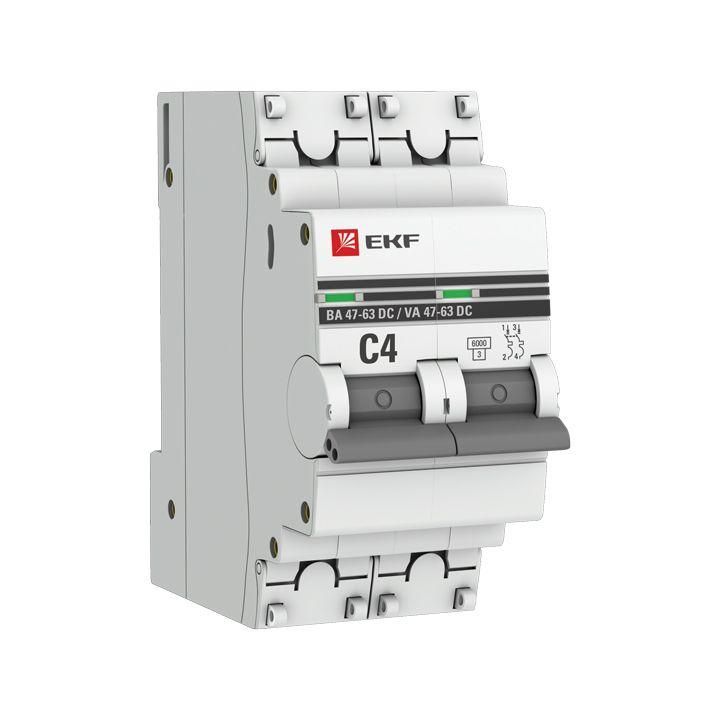

Автоматический выключатель 2P 4А (C) 6кА ВА 47-63 DC EKF PROxima - mcb4763-DC-2-04C-pro

Автоматический выключатель ВА 47-63 DC - это двухполюсный модульный аппарат с номинальным током 4 А и характеристикой C, предназначенный для защиты цепей постоянного тока до 500 В. Бренд EKF и артикул mcb4763-dc-2-04c-pro указывают на серию PROxima, где устройство сочетает повышенную надёжность и простоту монтажа на DIN-рейку.

Назначение и область применения

Автоматический выключатель ВА 47-63 DC защищает электрические цепи постоянного тока от перегрузок и коротких замыканий. Подходит для использования в системах с источниками питания постоянного тока: солнечные электростанции, системы энергонезависимости, зарядные устройства, промышленные контроллеры, тяговые сети и оборудование на базе светодиодных осветительных систем.

Технические характеристики

• Номинальный ток: 4 А
• Количество полюсов: 2 (двухполюсный)
• Номинальное напряжение: 500 В постоянного тока (DC)
• Номинальная отключающая способность: 6 кА - способен безопасно отключить ток короткого замыкания до 6000 А
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, LED-драйверы, малые двигатели)
• Номинальное напряжение изоляции: 660 В - гарантирует безопасную работу при кратковременных скачках напряжения
• Номинальное импульсное выдерживаемое напряжение: 6,2 кВ - высокая устойчивость к импульсным перенапряжениям
• Поперечное сечение провода: 1–25 мм2 - совместим с медными жилами любого распространённого сечения
• Класс токоограничения: 3 - быстродействующий, снижает энергию КЗ, защищая подключённое оборудование
• Степень защиты IP20 - предотвращает случайный контакт с токоведущими частями, но не защищает от воды и пыли
• Монтаж: на DIN-рейку шириной 35 мм, занимает 2 модуля (36 мм)
• Глубина монтажа: 41 мм - требует достаточного места внутри щита
• Рабочая температура: от –25 C до +50 C - допустимо использование в неотапливаемых помещениях и на улице (при защите от атмосферных воздействий)
• С коммутируемым нейтральным проводником: да - можно отключать оба полюса, включая ноль
• Гарантия: 84 месяца (7 лет)

Совместимость и монтаж

Выключатель ВА 47-63 DC легко устанавливается на стандартную DIN-рейку типа TS35. Установочный зажим позволяет фиксировать устройство одним движением - без инструментов. Для подключения используйте провода сечением от 1 до 25 мм2. Винты зажимов затягиваются отвёрткой, после чего доступ к ним закрывается пластиковыми крышками - они также позволяют опломбировать автомат для предотвращения несанкционированного вмешательства. Артикул mcb4763-dc-2-04c-pro совместим со всеми другими аппаратами серии PROxima, что упрощает сборку однотипных щитов.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC/EN 60947-2 для автоматических выключателей. Категория перенапряжения III означает, что он предназначен для установки в распределительных сетях, где возможны значительные переходные процессы. Класс токоограничения 3 повышает уровень безопасности оборудования, находящегося downstream. Цветовой индикатор на лицевой панели показывает состояние: «ON» - включен, «OFF» - выключен, «TRIPPED» - сработал.

Особенности конструкции

Конструкция ВА 47-63 DC включает усиленный корпус с дополнительными заклёпками, которые препятствуют расслоению при длительной эксплуатации. Пластиковые крышки над зажимами не только защищают от контакта, но и позволяют применять пломбы - важно для объектов с ограниченным доступом. Ручка управления имеет чёткий ход и хорошо различимую позицию, что снижает риск ошибки при ручном управлении.

Преимущества

• Поддержка постоянного тока - редкая возможность среди бюджетных модульных автоматов
• Высокая отключающая способность (6 кА) - подходит для сложных сетей с большими потенциальными токами КЗ
• Индикация состояния - сразу видно, сработал автомат или просто выключен
• Опломбируемый дизайн - соответствует нормам безопасности на промышленных и общественных объектах
• Долгий срок гарантии - 7 лет, что выше среднего для аналогичных решений

Ограничения применения

• Не предназначен для переменного тока (AC) - использование на 220 В AC приведёт к выходу из строя
• IP20 - нельзя использовать в условиях повышенной влажности, пыли или открытых площадках без дополнительной защиты (короба, шкафы)
• Максимальная рабочая температура +50 C - не рекомендован для установки рядом с нагревательными элементами или в плохо вентилируемых щитах
• Номинальный ток 4 А - не подходит для мощных потребителей (электрокотлы, насосы >1 кВт)

Примеры использования

• Защита солнечных панелей в домашних мини-ЭС - от перегрузок и КЗ в DC-цепи
• Щит управления зарядной станцией для электромобилей
• Распределительный щит в серверной с питанием от UPS на 48 В DC
• Контроль цепей освещения на основе LED-лент с драйверами постоянного тока
• Промышленные контроллеры и PLC-системы с внешними DC-питаниями

Практические советы

• Перед монтажом проверьте соответствие напряжения цепи - только DC до 500 В. Нельзя использовать на AC!
• При подключении проводов сечением более 10 мм2 убедитесь, что они плотно вошли в зажим - недостаточно затянутый контакт вызывает перегрев
• Если щит установлен вне помещений, поместите ВА 47-63 DC внутрь герметичного бокса с классом защиты IP54+
• Для удобства обслуживания группируйте автоматы одной серии - все элементы PROxima имеют одинаковый шаг и форму, что ускоряет замену
• При использовании в системах с частыми отключениями (например, автономные ЭС) регулярно проверяйте целостность пломб и состояние контактов
