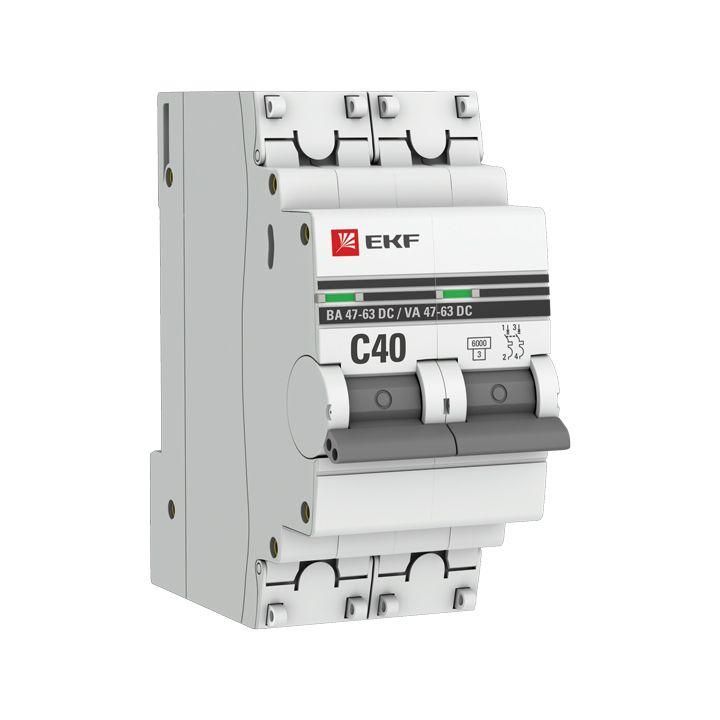

Автоматический выключатель 2P 40А (C) 6кА ВА 47-63 DC EKF PROxima - mcb4763-DC-2-40C-pro

Автоматический выключатель ВА 47-63 DC 6 кА EKF PROxima предназначен для защиты цепей постоянного тока от перегрузок и коротких замыканий. Этот двухполюсный автомат с номинальным током 40 А подходит для систем с напряжением до 500 В DC, таких как солнечные , системы энергонакопления и промышленные устройства на постоянном токе.

Назначение и область применения

Автоматический выключатель ВА 47-63 DC 6 кА EKF PROxima используется для защиты электрооборудования, работающего от постоянного тока (DC). Он защищает цепи от сверхтоков - как длительных перегрузок, так и внезапных коротких замыканий. Подходит для установки в щитах систем возобновляемой энергии, зарядных станций, батарейных массивов, промышленных контроллеров и оборудования с высоковольтным постоянным током.

Технические характеристики

• Номинальный ток: 40 А
• Количество полюсов: 2 (двухполюсный)
• Номинальное напряжение: 500 В DC
• Номинальная отключающая способность: 6 кА - способен безопасно отключить ток короткого замыкания до 6000 А
• Характеристика срабатывания: C - подходящий тип для нагрузок со средним пусковым током (например, двигатели, преобразователи)
• Номинальное напряжение изоляции: 660 В - повышенная изоляционная прочность для безопасности
• Номинальное импульсное выдерживаемое напряжение: 6,2 кВ - устойчивость к скачкам напряжения
• Поперечное сечение провода: 1–25 мм2 - совместим с медными жилами этого диапазона
• Максимальная частота: 50 Гц - работает в сетях переменного тока только как устройство защиты, сам же рассчитан на постоянный ток
• Степень защиты IP20 - защита от контакта с пальцами и крупными предметами; не предназначена для открытых или влажных мест
• Класс токоограничения: 3 - быстрое гашение дуги снижает тепловую нагрузку на оборудование
• Категория перенапряжения: III - допущено для использования в распределительных цепях вторичного уровня
• Рабочая температура: от –25C до +50C - подходит для помещений с умеренным климатом, включая неотапливаемые помещения
• Количество модулей: 2 - занимает два стандартных модуля на DIN-рейке
• Глубина монтажа: 41 мм - требует минимального внутреннего объема шкафа
• Гарантийный срок: 84 месяца - один из самых длинных среди аналогов

Совместимость и монтаж

Выключатель легко фиксируется на стандартной DIN-рейке шириной 35 мм благодаря специальной защелке. Установка происходит одним движением - достаточно вставить верхнюю часть в рейку и нажать до характерного щелчка. Для демонтажа потяните рычаг вниз. Клеммы имеют двойную функцию: позволяют подключать одиночные провода и многожильные кабели с предварительно установленными наконечниками. Наличие коммутируемого нейтрального проводника позволяет использовать автомат в цепях, где требуется отключение обоих проводников - положительного и отрицательного.

Безопасность и стандарты

Автоматический выключатель соответствует требованиям международных норм IEC/EN 60947-2 для аппаратов низковольтного распределения. Его конструкция обеспечивает класс токоограничения 3 - максимальное снижение энергии дугового разряда при аварии. Цветовая индикация на передней панели показывает состояние: «ON» - включен, «OFF» - выключен, серый - триpped (сработал). Пластиковые крышки на клеммах препятствуют случайному прикосновению к токоведущим частям и позволяют пломбировать устройство для контроля доступа.

Особенности конструкции

Улучшенная сборка ВА 47-63 DC EKF PROxima включает дополнительные заклёпки, которые предотвращают деформацию корпуса даже при значительных термических нагрузках. Ручка управления имеет четкий ход и хорошо прослеживается в условиях плохого освещения. Индикатор состояния расположен на видном месте - сразу заметно, был ли автомат отключен из-за перегрузки или просто переведён вручную.

Преимущества

• Поддержка постоянного тока - единственный вариант для DC-систем, где обычные автоматы AC не работают
• Высокая отключающая способность (6 кА) - гарантирует безопасность даже при серьёзных авариях
• Защита клемм крышками - повышает безопасность обслуживания и соответствие правилам ЭБ
• Увеличенный срок службы и долгая гарантия (7 лет)
• Широкий диапазон сечений проводов - универсальное решение для различных проектов

Ограничения применения

• Не применяется в цепях переменного тока (AC) - только для постоянного тока (DC)
• Степень защиты IP20 запрещает использование во влажных, пыльных или наружных условиях
• Запрещается применять в цепях выше 500 В DC - превышение напряжения выводит из строя механизм дугогашения
• Не рекомендован для частых включения/выключения более 10 раз в день - возможен преждевременный износ механизма

Примеры использования

• Щиты солнечных электростанций - защита PV-цепей от 150 В до 500 В DC
• Энергохранители на базе литий-ионных аккумуляторов - отключение при пробое ячеек
• Промышленные инверторы и преобразователи частоты с выходом постоянного тока
• Железнодорожные системы питания постоянного тока (например, троллейбусы, метро)
• Центры обработки данных с источниками бесперебойного питания (UPS) на DC

Практические советы

• Перед установкой проверьте соответствие напряжения вашей сети - максимум 500 В DC!
• Используйте наконечники типа “штыревые” для проводов сечением менее 4 мм2 - они лучше фиксируются в клемме
• Обеспечьте достаточное пространство вокруг автомата - особенно справа и слева - чтобы тепло рассеивалось
• При использовании нескольких автоматов рядом соблюдайте интервал минимум 10 мм между ними - предотвращает нагрев соседних элементов
• Проверяйте индикатор после каждого срабатывания - если он остается серым, значит, произошло реальное отключение, а не ручное отключение
• Помните: этот автомат нельзя использовать вместо разъединителя - для ремонта всегда отключайте питание полностью
