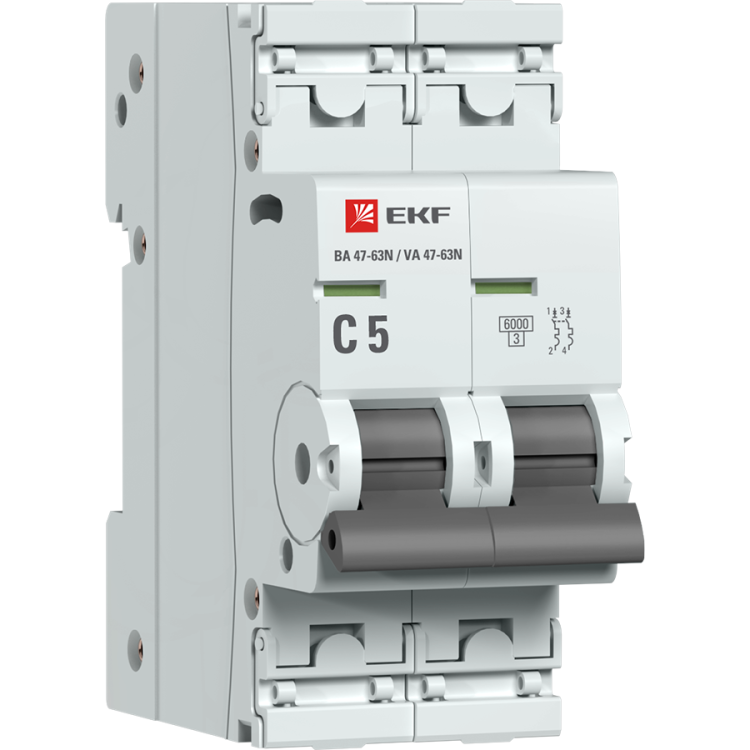

Автоматический выключатель 2P 5А (C) 6кА ВА 47-63N PROxima - M636205C EKF

Автоматический выключатель двухполюсный 5А (C) 6кА ВА 47-63N PROxima EKF предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот аппарат подходит для установки в распределительных щитах жилых, офисных и промышленных объектов. Бренд EKF и артикул m636205c указывают на серию PROxima — проверенную временем линейку устройств с улучшенной конструкцией.

Назначение и область применения

Автоматический выключатель двухполюсный 5А (C) 6кА ВА 47-63N PROxima EKF защищает однофазные сети переменного тока с частотой 50 Гц. Подходит для защиты групповых линий освещения, розеток, бытовых приборов и оборудования мощностью до 1,15 кВт при напряжении 230 В. Применяется в квартирных, административных и легкопромышленных щитках. Характеристика C позволяет использовать его там, где возможны кратковременные пусковые токи — например, при запуске двигателей насосов, компрессоров или светильников с люминесцентными лампами.

Технические характеристики

• Номинальный ток: 5 А — предельный постоянный ток, который выключатель может длительно пропускать без срабатывания;
• Номинальное напряжение: 230 В AC — рабочее напряжение сети; допустимо до 660 В изоляции — безопасность при высоких скачках;
• Отключающая способность: 6 кА — способность безопасно прервать ток короткого замыкания до 6000 А;
• Характеристика срабатывания: C — срабатывает при токе 5–10 кратном от номинала, идеально для нагрузок с пусковыми бросками;
• Количество полюсов: 2 — одновременно отключаются фаза и ноль, повышает безопасность при обслуживании;
• Ширина: 2 модуля (17,5 мм каждый) — занимает стандартную ширину на DIN-рейке;
• Сечение провода: 1–16 мм² — совместим с медными проводами от тонких до толстых;
• Рабочая температура: от –25°C до +50°C — работает в холодных помещениях и теплых щитовых;
• Защита IP20 — предотвращает случайный контакт с токоведущими частями, но не защищает от воды и пыли;
• Импульсное напряжение: 4 кВ — выдерживает кратковременные скачки напряжения, например, от грозовых разрядов;
• Степень загрязнения 2 — рассчитан на нормальные условия внутри помещений без пылевых и влажных выбросов;
• Гарантия: 84 месяца — один из самых длинных сроков среди аналогичных устройств.

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку типа TS35/7,5 или TS35/15. Ширина 2 модуля позволяет легко разместить его рядом с другими автоматами. Для подключения используются винтовые зажимы, доступ к которым закрывается пластиковыми крышками — они также позволяют опломбировать выключатель после монтажа. Глубина монтажа составляет 50 мм — учтите этот размер при выборе корпуса щита. Удобная рукоятка обеспечивает четкую визуальную индикацию положения: вверх — включен, вниз — отключен. Цветовой индикатор на передней панели показывает реальное состояние контактов — даже если рукоятка находится в положении «вкл», но контакты сгорели, индикатор покажет «выкл».

Безопасность и стандарты

Автоматический выключатель ВА 47-63N PROxima EKF соответствует требованиям ГОСТ IEC 60898-1 — международному стандарту для устройств защиты бытовых и аналогичных нагрузок. Наличие двойной изоляции, повышенной прочности корпуса и опломбируемых зажимов снижает риск поражения током при случайном прикосновении. Крышка на зажимах препятствует несанкционированному вскрытию — важно для общественных и арендованных помещений.

Преимущества

• Усиленный корпус с дополнительными заклепками — выше механическая прочность и долговечность;
• Цветовая индикация состояния контактов — позволяет отличить механическое положение от фактического состояния;
• Опломбируемый дизайн — исключает вмешательство третьих лиц, важен для ЖЭКов и управляющих компаний;
• Высокая степень защиты от внешних воздействий благодаря классу IP20 и стойкому материалу корпуса;
• Длинная гарантия — 84 месяца свидетельствует о уверенности производителя в качестве сборки.

Ограничения применения

• Не предназначен для работы во влажных, пыльных или открытых помещениях — IP20 не обеспечивает защиту от воды и пыли;
• Подходит только для переменного тока (AC); нельзя применять в цепях постоянного тока;
• Не рекомендуется для защиты мощных промышленных машин с высокими пусковыми токами (>10×Iн) — лучше выбрать характеристику D;
• Запрещено использовать при температуре ниже –25°C или выше +50°C — возможны отказы в экстремальных условиях.

Примеры использования

• Защита группы розеток в квартире или офисе;
• Отключение осветительной линии с люминесцентными или LED-светильниками;
• Щиток на этаже многоквартирного дома — для одной комнаты или кухни;
• Оборудование малых мастерских: точильные станки, пылесосы, сварочные аппараты малой мощности;
• Системы автономного энергоснабжения с инвертором 230 В AC, если требуется двухполюсное отключение.

Практические советы

• Выбирая автомат, убедитесь, что суммарная мощность всех подключенных приборов не превышает 1,15 кВт (P = U × I = 230 В × 5 А);
• При монтаже затягивайте винты зажимов усилием рук — переусиливать не надо, чтобы не повредить контакт;
• Для систем с несколькими автоматами используйте этикетки — индикатор на лицевой панели не всегда виден издалека;
• Если нужна защита от утечек тока — параллельно установите УЗО, так как данный выключатель не имеет функции дифференциальной защиты;
• Проверьте соответствие сечения провода: для 5 А достаточно 1,5–2,5 мм², но зажим принимает до 16 мм² — можно подключить более толстый провод, если он идет от другого автомата.
