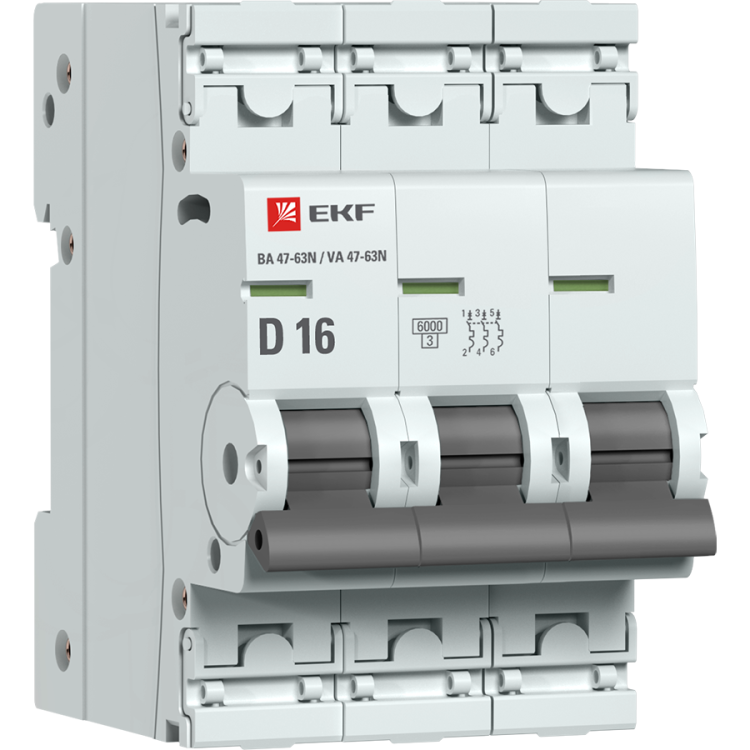

Автоматический выключатель 3P 16А (D) 6кА ВА 47-63N PROxima - M636316D EKF

Автоматический выключатель модульный трёхполюсный 16А (D) 6кА ВА 47-63N от EKF - устройство для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах промышленных и бытовых объектов. Артикул m636316d относится к сериям PROxima и ВА 47-63N.

Назначение и область применения

Автоматический выключатель модульный трёхполюсный 16А (D) 6кА ВА 47-63N защищает трёхфазные цепи переменного тока от сверхтоков. Применяется в распределительных щитах для защиты оборудования: насосов, компрессоров, конвейеров, станков и других трёхфазных нагрузок. Устройство рассчитано на частоту 50 Гц и напряжение до 230 В между фазой и нулём, при этом допускает рабочее напряжение до 660 В между фазами.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания
• Количество полюсов: 3 - защищает все три фазы одновременно
• Характеристика срабатывания: D - предназначена для высоких пусковых токов (например, у двигателей, трансформаторов)
• Отключающая способность: 6 кА - способность безопасно прервать ток короткого замыкания до 6000 А
• Напряжение: переменный ток (AC), 230 В, 50 Гц; изоляция - до 660 В
• Импульсное напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения
• Сечение провода: 1–25 мм2 - поддерживает медные и алюминиевые провода указанного сечения
• Ширина: 3 модуля (54 мм) - занимает три стандартных места на DIN-рейке
• Степень защиты IP20 - предотвращает случайный контакт с токоведущими частями, но не защищает от пыли и влаги
• Рабочая температура: от –25C до +50C - подходит для установки в неотапливаемых помещениях
• Глубина монтажа: 50 мм - требует минимального свободного пространства за DIN-рейкой
• Гарантия: 84 месяца - длительный срок службы при соблюдении условий эксплуатации

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно защёлкнуть корпус на рейке - специальная двухпозиционная защёлка обеспечивает прочное крепление. Клеммы доступны после снятия верхней пластиковой крышки, которая также позволяет запломбировать выключатель для предотвращения несанкционированного вмешательства. Провода фиксируются винтами - рекомендуется использовать наконечники для многожильных проводов. Монтаж возможен в любом положении, но предпочтительно - вертикально, чтобы обеспечить нормальную работу теплового расцепителя.

Безопасность и стандарты

Автоматический выключатель ВА 47-63N соответствует требованиям ГОСТ IEC 60898-1, что гарантирует соответствие европейским и российским нормам безопасности. Степень защиты IP20 исключает прямой контакт с токоведущими элементами, а повышенная жёсткость корпуса (благодаря дополнительным заклёпкам) снижает риск повреждений при механическом воздействии. Цветовой индикатор на передней панели показывает реальное состояние контактов: «ON» - включено, «OFF» - отключено.

Преимущества

• Улучшенная конструкция корпуса - увеличенная жёсткость и долговечность
• Пластиковая крышка над клеммами - безопасность и возможность пломбировки
• Цветной индикатор состояния - наглядное отображение работы устройства без вскрытия
• Удобная рукоятка - легко включать/выключать даже в условиях ограниченного доступа
• Поддержка широкого диапазона сечений проводов - совместимость с большинством типов кабелей
• Высокая отключающая способность (6 кА) - надёжная защита в сетях с высоким током КЗ

Ограничения применения

• Не предназначен для установки во влажных, пыльных или взрывоопасных средах - степень защиты IP20 недостаточна
• Не используется в цепях постоянного тока - только для переменного тока 50 Гц
• Не рекомендуется для защиты чувствительной электроники - характеристика D имеет задержку срабатывания, подходящую только для мощных нагрузок
• Требуется минимум 50 мм глубины за DIN-рейкой - не подходит для очень компактных щитов
• Не работает при температуре ниже –25C или выше +50C - требуется дополнительное теплоизолирующее решение в экстремальных условиях

Примеры использования

• Защита трёхфазного двигателя насоса в системе водоснабжения
• Щитовое оборудование на производстве - управление конвейерной лентой
• Распределительный щит торгового центра - питание вентиляции и освещения
• Электрооборудование на складе - защита группы трёхфазных светильников и зарядных устройств

Практические советы

• Выбирая автомат, проверьте, что номинальный ток нагрузки не превышает 16 А - лучше иметь запас 10–20%
• Для многожильных проводов используйте наконечники НШВИ - это повысит надёжность соединения
• При групповом монтаже нескольких выключателей оставляйте зазор 5–10 мм между ними - это улучшает теплоотвод
• Проверяйте индикатор состояния после каждого включения - он показывает реальный режим, а не положение рукоятки
• Пломбировка крышки обязательна при использовании в общественных или административных объектах - это требование энергонадзора
• Не путайте с характеристикой C - D-характеристика не подходит для освещения или компьютеров, только для двигателей
