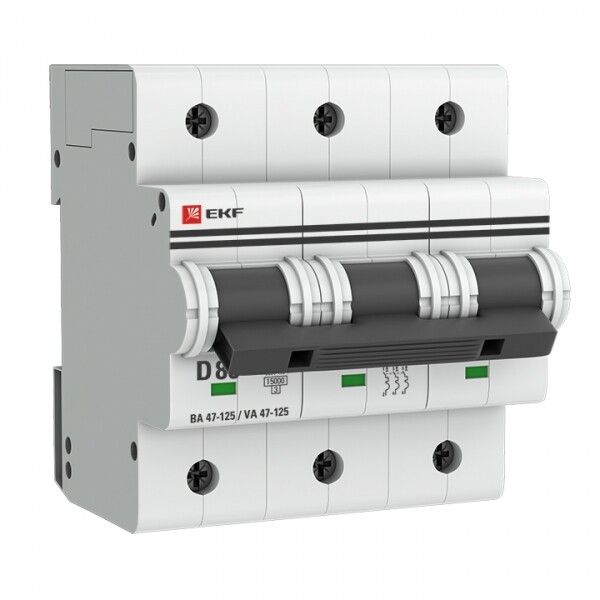

Автоматический выключатель ВА 47-125 3P 80А (D) 15кА EKF PROxima - mcb47125-3-80D

Автоматический выключатель модульный трехполюсный 80А D 15кА ВА 47-125 от EKF предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и промышленных объектах. Этот аппарат серии ВА 47-125 сочетает высокую отключающую способность, компактную форму и надежную работу на DIN-рейке.

Назначение и область применения

Автоматический выключатель модульный трехполюсный 80А D 15кА ВА 47-125 защищает трёхфазные сети переменного тока с частотой 50 Гц. Он применяется там, где требуется надёжная защита оборудования от сверхтоков - например, на входе в распределительные щиты, у мощных двигателей, насосов, конвейеров, систем вентиляции и других промышленных нагрузок. Также подходит для установки в жилых и административных зданиях при наличии крупных потребителей энергии.

Технические характеристики

• Номинальный ток: 80 А - максимальный постоянный ток, который выключатель может длительно пропускать без срабатывания.
• Тип характеристики: D - срабатывает при токах в 10–20 раз выше номинала; идеально для устройств с высокими пусковыми токами (электродвигатели, трансформаторы).
• Номинальное напряжение: 400 В AC - рассчитан на использование в сетях 380/400 В.
• Номинальная отключающая способность: 15 кА - способен безопасно отключить цепь даже при самых серьёзных КЗ.
• Количество полюсов: 3 - контролирует все три фазы одновременно.
• Класс токоограничения: 3 - минимальное время срабатывания при КЗ, снижает энергию пробоя.
• Номинальное напряжение изоляции: 660 В - гарантирует безопасную работу при кратковременных скачках напряжения.
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытых щитов.
• Поперечное сечение провода: 1–25 мм2 - совместим с медными проводниками этого сечения.
• Ширина: 4,5 модуля (≈81 мм) - занимает место на DIN-рейке согласно стандарту EN 60715.
• Глубина монтажа: 44 мм - минимальный зазор для установки в щите.
• Рабочий диапазон температур: от –10C до +50C - подходит для помещений с нормальным микроклиматом.
• Частота: 50 Гц - оптимизирован для российских и европейских сетей.
• Норматив: ГОСТ Р 50345-2010 (соответствует МЭК 60898-2-2006).

Совместимость и монтаж

Автоматический выключатель модульный 80А D 15кА ВА 47-125 устанавливается на стандартную DIN-рейку типа TS35. Подключение осуществляется через верхние и нижние зажимы - допускаются провода сечением от 1 до 25 мм2. Все три полюса соединены механически: при срабатывании одного - отключаются остальные. Устройство не имеет функции дистанционного управления - управление только ручным рычагом. Совместим с другими изделиями серии ВА 47-125, что позволяет собирать унифицированные щиты.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345-2010 и международному стандарту IEC 60898-2. Применяет технологию двойного разрыва контактов и две дугогасительные камеры - это снижает риск возгорания при отключении больших токов. Серебросодержащая контактная группа повышает долговечность и снижает нагрев. Категория перенапряжения III указывает на возможность работы в условиях возможных переходных процессов в распределительных сетях.

Преимущества

• Высокая отключающая способность (15 кА) позволяет использовать его вместо более дорогих силовых автоматов в сложных условиях.
• Характеристика D обеспечивает отказ от ложных срабатываний при запуске двигателей и другого оборудования с высоким пусковым током.
• Класс токоограничения 3 минимизирует термическую и электродинамическую нагрузку на оборудование после КЗ.
• Компактная конструкция (4,5 модуля) экономит место в щитах.
• Гарантия 84 месяца - один из лучших показателей среди аналогичных решений.

Ограничения применения

• Не предназначен для установки на открытых площадках или во влажных помещениях - степень защиты IP20 требует герметичного щита.
• Не работает при температурах ниже –10C - не рекомендуется для холодных складов или уличных щитов без обогрева.
• Не имеет возможности подключения внешних расцепителей или сигнализации - нельзя использовать в системах удалённого контроля.
• Подходит только для переменного тока - не применять в цепях постоянного тока.

Примеры использования

• Защита трёхфазного двигателя мощностью до 30 кВт в цеху.
• Входной автомат в распределительном щите многоквартирного дома с лифтами и насосами.
• Щит питания системы кондиционирования воздуха на офисном этаже.
• Автоматизация линии конвейера на заводе с несколькими асинхронными двигателями.

Практические советы

• Выбирая этот автомат, проверьте соответствие сечения кабеля - используйте провода 4–16 мм2 для типичных нагрузок, чтобы избежать перегрева зажимов.
• При сборке щита оставляйте свободное пространство вокруг аппарата - он может нагреваться при длительной работе на пределе.
• Не путайте с характеристикой C - D-тип нужен именно для тяжёлых пусков, а не для освещения или розеток.
• Проверяйте маркировку перед установкой: ВА 47-125 - это серия, а не модель. Артикул mcb47125-3-80d точно соответствует указанному параметрам.
• При замене старого автомата - убедитесь, что новый также имеет класс токоограничения 3, особенно если в цепи есть чувствительная электроника.
