Выключатель автоматический трехполюсный ВА47-150 80А D 15кА KARAT | MVA50-3-080-D IEK

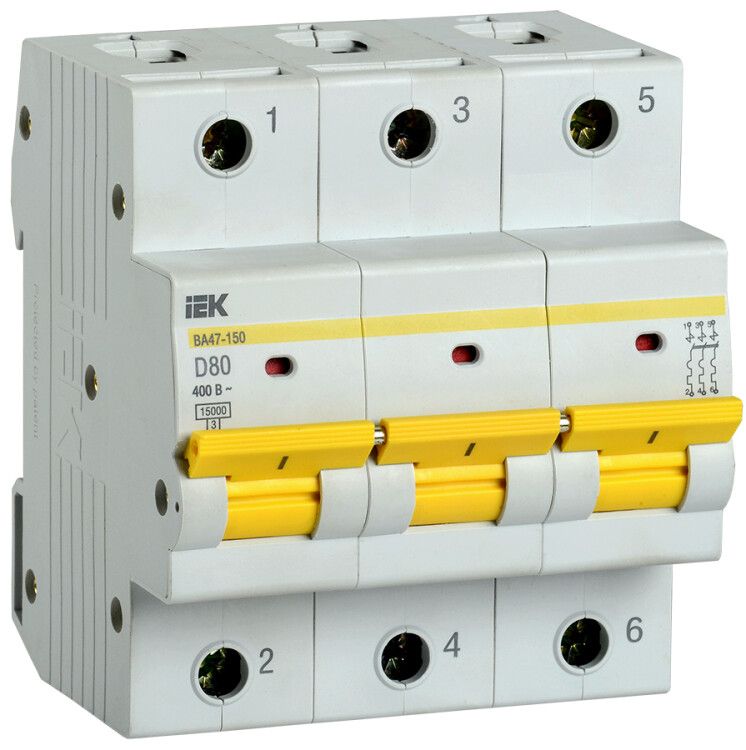

Автоматический выключатель модульный трехполюсный ВА47-150 80А 15кА характеристика D от IEK (ИЭК) предназначен для защиты трёхфазных цепей от перегрузок и коротких замыканий. Артикул mva50-3-080-d относится к серии KARAT и подходит для установки в щитах жилых, коммерческих и промышленных объектов.

Назначение и область применения

Автоматический выключатель модульный ВА47-150 защищает распределительные и групповые цепи от сверхтоков, возникающих при коротком замыкании или длительной перегрузке. Применяется в вводно-распределительных устройствах (ВРУ) и распределительных щитах. Подходит для защиты силового оборудования: насосов, компрессоров, конвейеров, станков с высокими пусковыми токами. Особенно эффективен там, где требуется селективная защита - когда другие автоматические выключатели в цепи имеют более низкий порог срабатывания.

Технические характеристики

• Номинальный ток: 80 А - максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Номинальное напряжение: 400 В - рассчитан на работу в трёхфазных сетях переменного тока 380–400 В;
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Номинальная отключающая способность: 15 кА - способен безопасно отключить цепь при токе короткого замыкания до 15 000 А;
• Характеристика срабатывания: D - срабатывает при токе 10–20 кратном от номинала, что позволяет избежать ложных срабатываний при пуске мощных двигателей;
• Тип напряжения: AC - работает только с переменным током;
• Частота: 50 Гц - оптимизирован для российских и европейских сетей;
• Степень защиты: IP40 - защищён от доступа инструментов и частиц больше 1 мм, но не герметичен - устанавливается внутри закрытых щитов;
• Модульная ширина: 4,5 модуля - занимает 90 мм по DIN-рейке (1 модуль = 17,5 мм);
• Срок службы: 15 лет - при соблюдении условий эксплуатации и регулярном обслуживании;
• Способ монтажа: на DIN-рейку - совместим со всеми стандартными щитами.

Совместимость и монтаж

Автоматический выключатель ВА47-150 легко монтируется на стандартную DIN-рейку типа TS35/7,5 или TS35/15. Для подключения используются винтовые зажимы - рекомендуется затягивать клеммы моментом 1,5–2 Нм. Кабель сечением 16–35 мм2 подходит для входа и выхода. Убедитесь, что в щите достаточно места: устройство занимает 4,5 модуля. Совместим с другими аппаратами серии KARAT - можно использовать в одной системе с УЗО, реле и другим оборудованием IEK.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345-2010 и IEC 60898-1. Обеспечивает классическую двухступенчатую защиту: тепловую - против перегрузок, электромагнитную - против коротких замыканий. Отключение происходит при достижении предельных значений тока, исключая риск перегрева проводки и повреждения оборудования. Не предназначен для частого ручного включения/выключения - применяется как средство аварийной защиты, а не как рубильник.

Преимущества

• Высокая отключающая способность (15 кА) обеспечивает надёжность даже в условиях слабой сети или близости к трансформаторной подстанции;
• Характеристика D снижает вероятность ложных срабатываний при запуске электродвигателей - идеально для промышленного оборудования;
• Модульная конструкция упрощает замену и расширение щита без переделок;
• Серия KARAT имеет проверенную долговечность и широкую распространённость - запчасти и аналоги легко найти;
• Фиксация в положении “ON/OFF” с визуальным индикатором - удобно для диагностики состояния цепи.

Ограничения применения

• Не используется в цепях постоянного тока - только переменный ток 50 Гц;
• IP40 не допускает установку вне закрытых щитов - нельзя монтировать на открытых стендах или в сырых помещениях без дополнительной защиты;
• Не предназначен для управления нагрузкой - не является контактором или пускателем;
• Не рекомендуется для защиты осветительных цепей - для них лучше подходят автоматы с характеристикой C;
• При температуре ниже -25C или выше +40C возможны изменения в времени срабатывания - требует учёта условий окружающей среды.

Примеры использования

• Защита трёхфазного двигателя 55 кВт на конвейере в цеху;
• Входной автомат в ВРУ многоквартирного дома с грузовым лифтом;
• Щит питания группы станков с ЧПУ в заводском участке;
• Распределительный щит на складе с мощными вентиляционными установками.

Практические советы

• Выбирая автомат ВА47-150 80А, убедитесь, что сечение кабеля соответствует току - для 80 А минимум 16 мм2 медного провода;
• При проектировании щита учитывайте, что 4,5 модуля - это почти половина стандартного 12-модульного корпуса;
• Если в цепи есть несколько двигателей - используйте этот автомат как главный, а на каждую линию - меньший по току с характеристикой C;
• Перед первым включением проверьте плотность затяжки клемм - ослабление вызывает нагрев и отказ;
• Проверяйте состояние автомата раз в год: протирание контактов, визуальный осмотр на следы перегрева, тестирование механического хода рычага.
