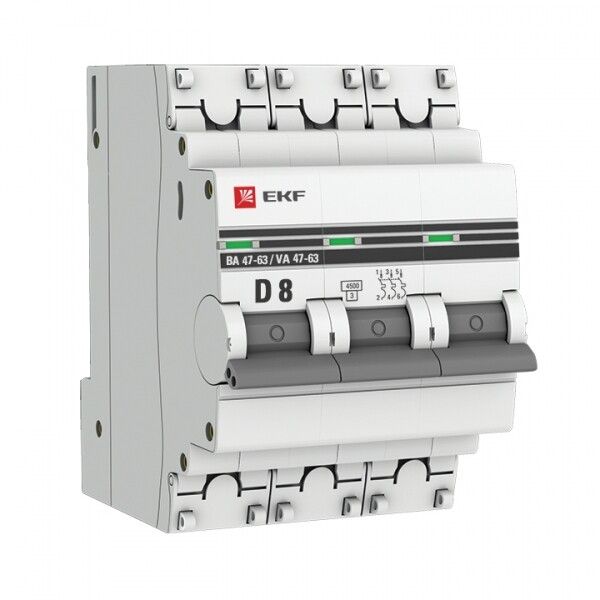

Выключатель автоматический трехполюсный ВА 47-63 8А D 4,5кА PROxima | mcb4763-3-08D-pro EKF

Автоматический выключатель модульный трехполюсный 8А D 4,5кА ВА 47-63 от EKF — устройство для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки на DIN-рейку в щитах бытовых и промышленных объектов. Артикул mcb4763-3-08d-pro относится к серии PROxima, основанной на проверенной платформе ВА 47-63.

Назначение и область применения

Автоматический выключатель модульный трехполюсный 8А D 4,5кА ВА 47-63 предназначен для защиты трёхфазных цепей переменного тока частотой 50 Гц. Применяется в распределительных щитах жилых домов, офисов, производственных помещений и объектов инфраструктуры. Особенно эффективен там, где есть высокий пусковой ток — например, при запуске двигателей насосов, компрессоров, конвейеров или сварочных аппаратов.

Технические характеристики

• Номинальный ток: 8 А — максимальный постоянный ток, который выключатель может пропускать без срабатывания
• Номинальное напряжение: 400 В — рабочее напряжение сети, для которой рассчитан прибор
• Количество полюсов: 3 — защищает все три фазы одновременно
• Номинальная отключающая способность: 4,5 кА — максимальный ток короткого замыкания, который выключатель может безопасно отключить
• Характеристика срабатывания: D — позволяет временно выдерживать высокие пусковые токи (до 10–20 крат от номинала), подходящую для оборудования с индуктивной нагрузкой
• Класс токоограничения: 3 — обеспечивает быстрое гашение дуги, снижая энергию КЗ, передаваемую в сеть
• Номинальное напряжение изоляции: 660 В — предельное напряжение, которое не вызывает пробоя изоляции
• Тип расцепителя: электромагнитный + тепловой — двойная защита: от кратковременных скачков и длительных перегрузок
• Поперечное сечение провода: 1–25 мм² — совместим с медными проводами этого сечения
• Степень защиты: IP20 — защита от прикосновения к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытого щита
• Рабочая температура: –25…+50 °C — допустимый диапазон для эксплуатации в помещениях с контролируемым микроклиматом
• Модульная ширина: 3 М — занимает три модуля на DIN-рейке (54 мм)
• Глубина монтажа: 41 мм — минимальная глубина щита, необходимая для установки
• Потери мощности: 6,2 Вт — энергия, теряемая при работе, влияет на нагрев в плотно укомплектованных щитах
• Нормативный документ: ГОСТ Р 50345-2010 (МЭК 60898-2-2006)
• Климатическое исполнение: УХЛ4 — предназначено для работы в условиях умеренного и холодного климата, в закрытых помещениях

Совместимость и монтаж

Автоматический выключатель модульный ВА 47-63 монтируется на стандартную DIN-рейку типа TS35. Для подключения используются винтовые зажимы, которые можно закрывать пластиковыми крышками — они предотвращают случайное прикосновение и позволяют опломбировать устройство. Установка возможна в любых щитках с достаточной глубиной (не менее 41 мм). Обеспечьте свободный доступ к ручке управления для ручного включения/выключения. Не рекомендуется устанавливать рядом с источниками сильного тепла или в местах с повышенной влажностью вне щита.

Безопасность и стандарты

Выключатель сертифицирован по ГОСТ Р 50345-2010 и соответствует международному стандарту IEC 60898-2. Класс токоограничения 3 повышает безопасность системы, так как снижает энергию, проходящую через оборудование при КЗ. Цветовой индикатор на лицевой панели показывает состояние: «вкл» — зелёный, «откл» — красный. Пластиковые крышки на зажимах обеспечивают дополнительную защиту от несанкционированного доступа, особенно важную в общественных и промышленных объектах.

Преимущества

• Усиленный корпус с дополнительными заклёпками — предотвращает деформацию и расхождение корпуса при многократных срабатываниях
• Удобная ручка управления — легко визуально определить положение и оперативно воздействовать
• Цветовая индикация состояния — ускоряет диагностику без необходимости вскрытия щита
• Поддержка широкого диапазона сечений проводов (1–25 мм²) — универсальность для различных типов кабелей
• Долгий гарантийный срок — 84 месяца, что говорит о высокой надёжности сборки

Ограничения применения

• Не предназначен для установки на открытом воздухе или во влажных помещениях без герметичного щита — степень защиты IP20 не защищает от воды и пыли
• Не работает с постоянным током (DC) — только для переменного тока 50 Гц
• Не подходит для защиты цепей с очень высокими пусковыми токами выше 160 А (например, крупные двигатели); требуется более мощный автомат с характеристикой F или Z
• Потери мощности 6,2 Вт могут влиять на температурный режим в плотно укомплектованных щитах — необходимо соблюдать нормы вентиляции

Примеры использования

• Защита трёхфазного электродвигателя 3 кВт на конвейере
• Щитовое оборудование в цехе с насосами и компрессорами
• Распределительный щит многоэтажного дома с группой розеток и освещения
• Оборудование для сварки с периодическими пусками

Практические советы

• Выбирая автомат, убедитесь, что сечение кабеля соответствует заявленному диапазону 1–25 мм² — слишком тонкий провод перегреется, слишком толстый плохо зажмётся
• При установке нескольких автоматов в одном щите учтите, что каждый занимает 3 модуля — планируйте место заранее
• Для опломбировки используйте специальные бирки после завершения монтажа — это обязательное требование для многих промышленных объектов
• Проверяйте положение ручки перед каждым включением — индикатор помогает избежать ошибок при аварийном восстановлении питания
• Если в системе часто возникают ложные срабатывания — возможно, нужен автомат с характеристикой C вместо D, или увеличен номинальный ток
