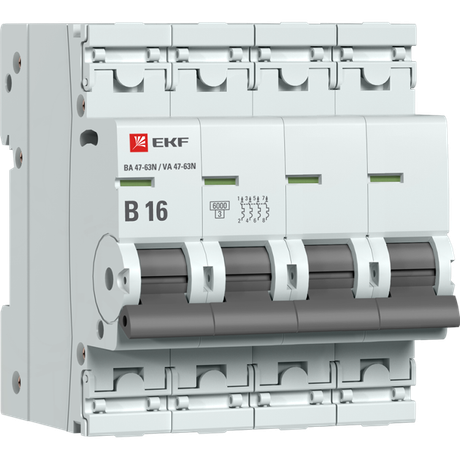

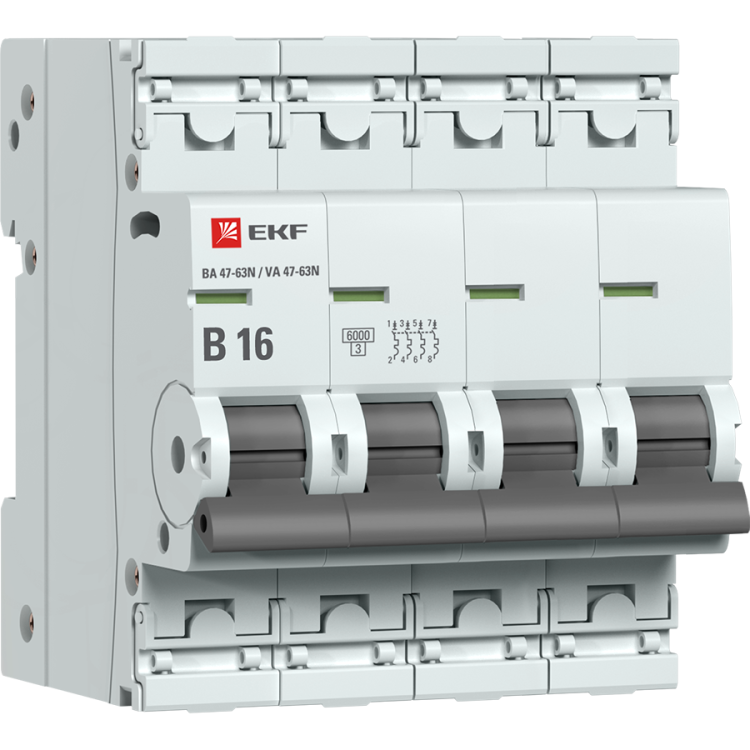

Автоматический выключатель 4P 16А (B) 6кА ВА 47-63N PROxima - M636416B EKF

Автоматический выключатель ВА 47-63N PROxima - четырёхполюсный коммутационный аппарат с номинальным током 16 А и отключающей способностью 6 кА, предназначенный для защиты электрических цепей от перегрузок и коротких замыканий. Бренд EKF и артикул m636416b указывают на серию PROxima, которая сочетает проверенную конструкцию с современными улучшениями.

Назначение и область применения

Автоматический выключатель ВА 47-63N PROxima используется для защиты групповых и распределительных цепей переменного тока в бытовых, офисных и промышленных объектах. Подходит для установки в щитках, где требуется одновременная коммутация всех фаз и нуля - например, в трёхфазных сетях 230/400 В. Применяется в системах освещения, силовых цепях оборудования, конвейерах, насосах и других устройствах с равномерной нагрузкой.

Технические характеристики

• Номинальный ток: 16 А - допустимый постоянный ток без срабатывания
• Количество полюсов: 4 - защищает три фазы и нулевой провод
• Отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А
• Характеристика срабатывания: B - чувствителен к кратковременным перегрузкам, подходит для бытовой и светотехники
• Номинальное напряжение: 230 В (AC) - работает в однофазных и трёхфазных сетях 230/400 В
• Напряжение изоляции: 660 В - гарантирует безопасную работу при высоких потенциалах
• Импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Частота: 50 Гц - совместим с сетями России и стран СНГ
• Сечение провода: 1–16 мм2 - поддерживает медные и алюминиевые жилы указанного диаметра
• Ширина по модулям: 4M - занимает четыре стандартных модуля на DIN-рейке
• Глубина монтажа: 50 мм - требует свободного пространства внутри щита
• Степень защиты IP20 - предотвращает случайный контакт с токоведущими частями, но не защищает от пыли и влаги
• Рабочий диапазон температур: –25…+50 C - подходит для установки в неотапливаемых помещениях
• Степень загрязнения: 2 - рассчитан на нормальные условия без пылевых отложений и конденсата
• Гарантия: 84 месяца - один из самых длинных сроков в классе аналогичных устройств

Совместимость и монтаж

Автоматический выключатель ВА 47-63N PROxima монтируется на стандартную DIN-рейку шириной 35 мм. Устройство имеет двухпозиционный зажим, который позволяет легко зафиксировать его на рейке одним движением. Для подключения используются винтовые клеммы, доступ к которым закрывается пластиковыми крышками - эти крышки можно опломбировать для предотвращения несанкционированного вскрытия. Максимальное сечение провода - 16 мм2; для более толстых жил потребуется другой тип аппарата. Установка возможна в любом положении, но рекомендуется вертикальное расположение для лучшей теплоотдачи.

Безопасность и стандарты

Автоматический выключатель ВА 47-63N PROxima соответствует требованиям ГОСТ IEC 60898-1, что подтверждает его соответствие международным стандартам для домашних и аналогичных применений. Цветовой индикатор на передней панели показывает реальное состояние контактов: «ON» - включено, «OFF» - отключено. Это снижает риск ошибок при обслуживании. Пластиковая крышка над клеммами повышает уровень безопасности при работе рядом с щитком.

Преимущества

• Усиленный корпус с дополнительными заклёпками - увеличенная механическая прочность и долговечность
• Цветной индикатор состояния контакта - наглядное отображение работы без необходимости тестирования
• Пломбируемые крышки клемм - возможность контроля целостности соединений и соблюдения правил энергонадзора
• Удобная рукоятка - обеспечивает чёткую и надёжную коммутацию даже при длительном использовании
• Длинная гарантия (7 лет) - свидетельствует о высоком качестве сборки и материалов

Ограничения применения

• Не предназначен для установки во влажных, пыльных или агрессивных средах - степень защиты IP20 не обеспечивает герметичность
• Не подходит для цепей с высокими пусковыми токами (например, мощные двигатели) - характеристика B слишком чувствительна, лучше использовать C или D
• Запрещена установка в условиях температуры ниже –25 C или выше +50 C - возможны отказы в работе
• Не применяется в DC-цепях - только для переменного тока 50 Гц
• Не поддерживает подключение проводов больше 16 мм2 - для больших сечений нужен другое исполнение

Примеры использования

• Защита трёхфазного конвейера с нулевым проводом в цеху
• Распределительный автомат в щите многоквартирного дома для группы розеток
• Щитовое оборудование в офисе для питания серверов и оргтехники
• Подключение системы освещения с нейтралью в административном здании

Практические советы

• При монтаже используйте отвертку с плоским жалом - так проще затянуть клеммы без перекоса
• Обязательно проверьте, чтобы все провода были плотно зажаты - слабый контакт вызывает перегрев
• Если в щите мало места, учтите глубину монтажа (50 мм) - не забудьте оставить зазор для открывания дверцы
• Для учета и контроля - запечатайте крышку клемм пломбой после окончания работ
• Выбирая между B и C характеристикой - если нагрузка содержит пусковые токи (электромоторы, лампы накаливания), выбирайте C, а не B
• Проверяйте цвет индикатора перед каждым обслуживанием - он точнее, чем внешний вид рычага
