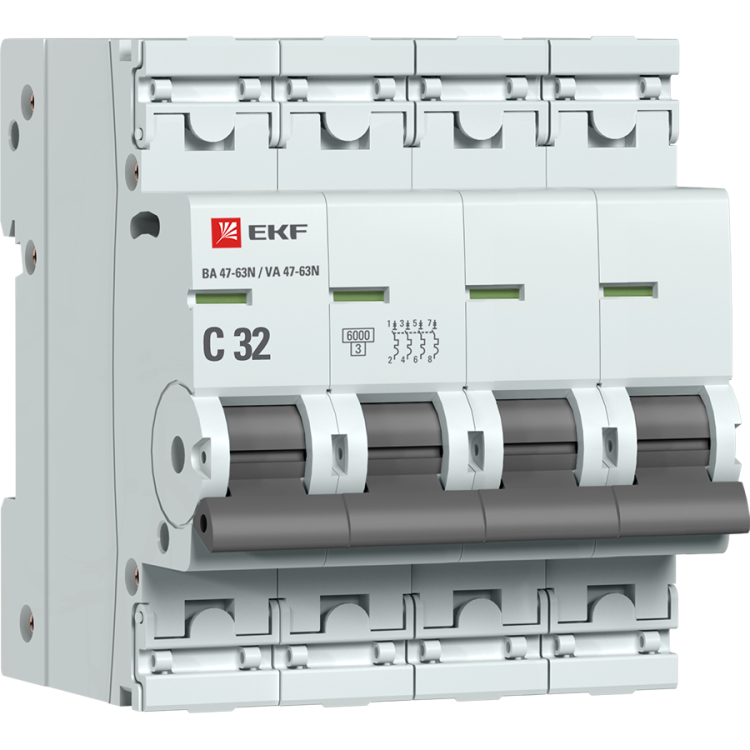

Автоматический выключатель 4P 32А (C) 6кА ВА 47-63N PROxima - M636432C EKF

Автоматический выключатель модульный четырёхполюсный 32А (C) 6кА ВА 47-63N от EKF PROxima предназначен для защиты электрических цепей от перегрузок и коротких замыканий в распределительных щитах. Этот аппарат подходит для установки в бытовых, офисных и промышленных системах с переменным током, где требуется одновременное отключение всех фаз и нуля.

Назначение и область применения

Автоматический выключатель модульный четырёхполюсный 32А (C) 6кА ВА 47-63N защищает четырёхпроводные сети 230/400 В - то есть три фазы и ноль. Он применяется там, где важно полностью отключить все проводники при аварии: в щитах многоквартирных домов, на объектах с трёхфазным питанием (например, насосы, вентиляторы, станки), а также в распределительных устройствах, требующих совмещённой защиты фаз и нулевого провода.

Технические характеристики

• Номинальный ток: 32 А - выдерживает постоянную нагрузку до этого значения без срабатывания
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (электродвигатели, освещение, бытовые приборы)
• Отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А
• Напряжение: 230 В (номинальное), 660 В (изоляционное), 4 кВ (импульсное) - рассчитан на сетевые колебания и скачки
• Частота: 50 Гц - для стандартных сетей России и стран СНГ
• Количество полюсов: 4 - отключает L1, L2, L3 и N одновременно
• Ширина: 4 модуля (72 мм) - занимает 4 места на DIN-рейке
• Сечение проводов: 1–25 мм2 - подходит для медных проводов любого распространённого сечения
• Рабочая температура: от –25C до +50C - допускает установку в неотапливаемых помещениях
• Степень защиты IP20 - предотвращает случайный контакт с токоведущими частями, но не защищает от воды и пыли
• Глубина монтажа: 50 мм - необходимый запас пространства внутри щита
• Гарантия: 84 месяца - один из самых длинных сроков среди аналогичных устройств

Совместимость и монтаж

Автоматический выключатель модульный четырёхполюсный 32А (C) 6кА ВА 47-63N устанавливается на стандартную DIN-рейку типа TS35. Монтаж прост: защёлкивают корпус на рейку, затягивают винты зажимов. Двухпозиционный зажим позволяет вводить провод снизу или сверху - удобно при сложной маршрутизации. Крышка на зажимах защищает от прикосновений и даёт возможность опломбировать аппарат - это важно для контролируемых объектов. Усиленный корпус и заклёпки повышают долговечность при частых операциях.

Безопасность и стандарты

Выключатель соответствует ГОСТ IEC 60898-1 - основному стандарту для бытовых и аналогичных автоматов. Цветовой индикатор на передней панели показывает реальное положение контактов: «ON» - включено, «OFF» - отключено. Это снижает риск ошибок при обслуживании. Наличие опломбируемой крышки исключает несанкционированное вмешательство. Применение в условиях степени загрязнения 2 - значит, можно использовать в обычных помещениях без высокой запылённости.

Преимущества

• Улучшенная конструкция корпуса - повышенная жёсткость и долговечность
• Индикатор состояния контактов - наглядное определение включения/выключения без вскрытия
• Опломбируемая крышка - соответствие требованиям энергонадзора и безопасности
• Поддержка широкого диапазона сечений проводов - универсальность при монтаже
• Долгий гарантийный срок (7 лет) - уверенность в качестве

Ограничения применения

• Не предназначен для работы во влажных, пыльных или наружных условиях - степень защиты IP20 не защищает от жидкостей
• Не подходит для цепей с очень высоким пусковым током (например, крупные компрессоры, тяжёлые станки) - характеристика C имеет более мягкий отклик, чем D
• Требует минимум 50 мм глубины в щите - не подходит для узких или старых шкафов
• Не используется в цепях постоянного тока - только переменный ток 50 Гц

Примеры использования

• Главный входной автомат в квартире с трёхфазным вводом
• Защита группы мощных электроинструментов на производстве
• Щит питания конвейера с двигателем 380 В и нулевой линией
• Распределительный щит в административном здании с несколькими фазами

Практические советы

• Выбирая этот автомат, проверьте, чтобы сечение подключаемого кабеля попадало в диапазон 1–25 мм2 - меньшие провода плохо фиксируются, большие не войдут
• При монтаже в щит с ограниченной глубиной - убедитесь, что после установки рукоятка свободно перемещается
• Для контроля состояния цепи используйте цветной индикатор - он точнее, чем внешний световой сигнал
• Если нужна пломба - заказывайте специальные бирки, подходящие к крышкам ВА 47-63N; они совместимы с продуктами EKF PROxima
• Этот автомат - часть обновлённой линейки, поэтому он лучше совместим с другими элементами EKF PROxima: реле, УЗО, клеммы
