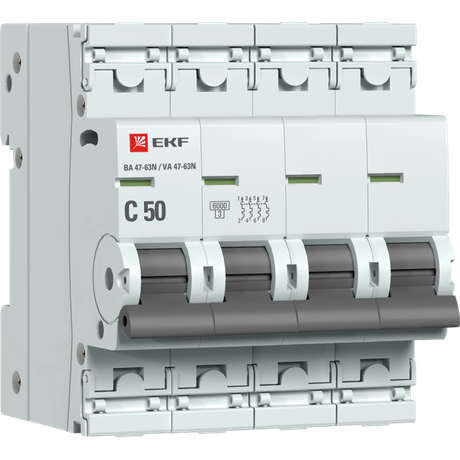

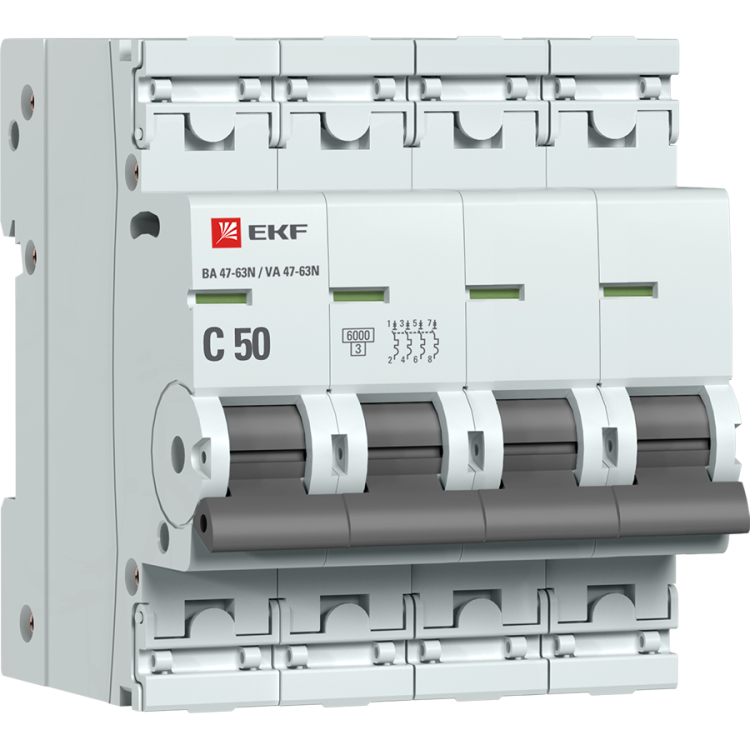

Автоматический выключатель 4P 50А (C) 6кА ВА 47-63N PROxima - M636450C EKF

Автоматический выключатель ВА 47-63N PROxima - четырёхполюсный коммутационный аппарат на 50 А с характеристикой C и отключающей способностью 6 кА, предназначенный для защиты электрических цепей переменного тока в распределительных щитах. Бренд EKF и артикул m636450c указывают на серию PROxima, созданную для повышения надёжности и безопасности монтажа.

Назначение и область применения

Автоматический выключатель ВА 47-63N PROxima защищает электрические сети от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах жилых, общественных и промышленных объектов. Четыре полюса позволяют одновременно отключать все фазы и ноль - идеально для трёхфазных потребителей с нулевым проводом, таких как двигатели, группы освещения, оборудование с системами заземления TN-S и TN-C-S.

Технические характеристики

• Номинальный ток: 50 А - допустимый постоянный ток без срабатывания
• Характеристика срабатывания: C - подходит для нагрузок со средним пусковым током (например, насосы, компрессоры, светильники с ЭПРА)
• Отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А
• Напряжение: 230 В рабочее, 660 В изоляционное - работает в однофазных и трёхфазных сетях до 400 В
• Частота: 50 Гц - для стандартных сетей России и стран СНГ
• Сечение провода: 1–16 мм2 - совместим с медными проводами этого диапазона
• Ширина по модулям: 4M - занимает четыре стандартных модуля на DIN-рейке
• Защита IP20 - предотвращает случайный контакт с токоведущими частями, но не защищает от воды и пыли
• Температурный диапазон: –25…+50 C - работает в большинстве помещений, включая неотапливаемые
• Глубина монтажа: 50 мм - требует достаточного места внутри шита
• Гарантия: 84 месяца - один из самых длинных сроков среди аналогичных устройств

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Для установки требуется свободное место глубиной минимум 50 мм. Клеммы имеют двухпозиционный зажим - можно вставлять провод с любой стороны, что ускоряет работу. Пластиковая крышка поверх зажимов позволяет запечатывать устройство пломбой после монтажа - важно для контролируемых объектов. Усиленный корпус с дополнительными заклёпками снижает риск деформации при многократном срабатывании.

Безопасность и стандарты

Автоматический выключатель ВА 47-63N PROxima соответствует ГОСТ IEC 60898-1 - основному стандарту для бытовых и аналогичных коммутационных аппаратов. Цветовой индикатор на передней панели показывает реальное положение контактов: «ON» - зелёный, «OFF» - красный. Это позволяет сразу определить состояние аппарата без вскрытия шита. Наличие крышек на клеммах исключает случайный контакт с токоведущими частями даже при открытой крышке щита.

Преимущества

• Улучшенная механическая прочность корпуса благодаря дополнительным заклёпкам
• Цветовая индикация состояния контактов - наглядность при диагностике
• Запечатываемые клеммы - возможность пломбировки для контроля доступа
• Удобная рукоятка с чётким ходом - легко включать/выключать даже в перчатках
• Долгий гарантийный срок - 7 лет, выше среднего для рынка

Ограничения применения

• Не предназначен для работы во внешних условиях - степень защиты IP20 не защищает от влаги и пыли
• Не рекомендуется для нагрузок с высоким пусковым током (например, мощные сварочные аппараты или крупные насосы с прямым пуском) - характеристика C имеет ограниченную перегрузочную способность
• Подходит только для переменного тока - нельзя использовать в цепях постоянного тока
• Максимальное сечение провода - 16 мм2; более толстые провода не войдут в клемму

Примеры использования

• Щит питания трёхфазного станка с нулевым проводом и заземлением
• Общий входной автомат для группы розеток в офисе или производственном цеху
• Распределительный автомат для системы кондиционирования с трёхфазным компрессором
• Щит освещения в многоэтажном здании с разделением фаз и нуля

Практические советы

• При выборе автомата проверьте, чтобы суммарная нагрузка всех подключённых устройств не превышала 50 А - лучше иметь запас в 15–20%
• Используйте провода сечением 6–10 мм2 для 50 А - это оптимальный баланс между тепловыми потерями и удобством монтажа
• После установки обязательно запечатайте клеммы пломбой, особенно если щит находится в доступном месте
• Не используйте этот автомат вместо дифференциального устройства - он не защищает от утечек тока на землю
• При замене старого автомата убедитесь, что новая модель также имеет 4 модуля и ту же глубину монтажа - иначе не поместится в существующий шит
