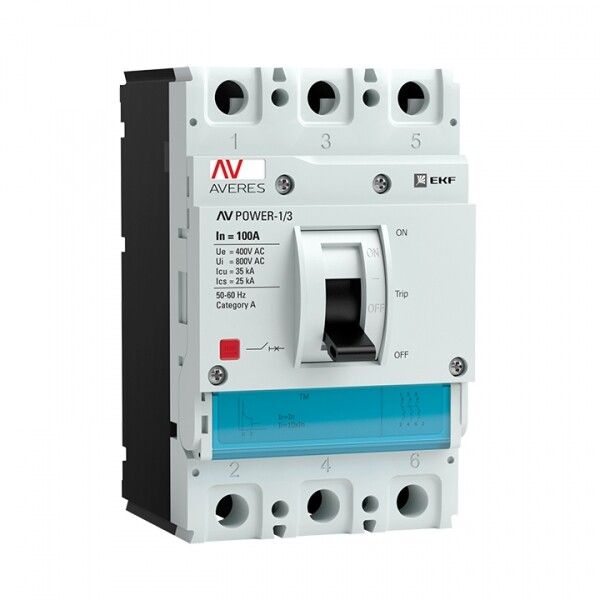

Автоматический выключатель AV POWER-1/3 100А 35kA TR | mccb-13-100-TR-av EKF

Автоматический выключатель AV POWER-1/3 100А 35кА TR от бренда EKF предназначен для защиты электросетей и электродвигателей от перегрузок и коротких замыканий. Модель относится к серии Averes и обеспечивает надёжную работу в распределительных щитах с номинальным напряжением 400 В.

Назначение и область применения

AV POWER-1/3 100А 35кА TR используется для защиты распределительных сетей и электродвигателей в условиях периодических нагрузок. Подходит для нечастых операций включения и отключения тока в штатном режиме. Применяется в промышленных объектах, на производственных линиях, в системах управления оборудованием, где требуется надёжная защита от аварийных токов.

Технические характеристики

• Номинальный ток: 100 А
• Кратковременная отключающая способность: 35 кА
• Номинальное напряжение: 400 В переменного тока
• Частота сети: 50 Гц
• Количество полюсов: 3
• Тип расцепителя: термомагнитный (возможно изменение)
• Модульный размер расцепителя: унифицированный, совместим со всеми расцепителями серии AV POWER

Совместимость и монтаж

AV POWER-1/3 100А 35кА TR устанавливается на DIN-рейку шириной 35 мм. Расцепители можно менять без замены всего устройства - благодаря унифицированному формату модуля. Для монтажа требуется свободное место в щите не менее 90 мм по высоте. Клеммы рассчитаны на подключение медных проводников сечением до 50 мм2. Перед установкой проверьте соответствие тока нагрузки номинальному значению 100 А.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC 60947-2 и ГОСТ Р 50030.2. Произведено в соответствии с системой качества ISO 9001. Автоматический выключатель AV POWER-1/3 100А 35кА TR прошёл испытания на механическую прочность, тепловую стабильность и коммутационную износостойкость.

Преимущества

• Возможность замены расцепителя без демонтажа корпуса - снижает время обслуживания.
• Высокая отключающая способность (35 кА) обеспечивает безопасность даже при серьёзных КЗ.
• Стандартный размер модуля упрощает комплектацию щита и замену элементов.
• Работает в диапазоне токов от 10 до 1000 А при использовании других модификаций серии AV POWER.

Ограничения применения

• Не предназначен для частых циклов включения/выключения - применяется только для редких операций.
• Не защищает от импульсных перенапряжений - требует дополнительной защиты (например, грозозащиты).
• Не рекомендован для использования вне помещений без дополнительной герметизации - класс защиты IP20.
• Не подходит для сетей постоянного тока - работает только с переменным током 50 Гц.

Примеры использования

• Защита главного входа в промышленный распределительный щит.
• Отключение питания крупного электродвигателя насоса или конвейера.
• Федеральная защита группы оборудования на заводе с высокими токами КЗ.
• Интеграция в системы автоматического управления технологическими процессами.

Практические советы

• Выбирая AV POWER-1/3 100А 35кА TR, убедитесь, что расчетный максимальный ток нагрузки не превышает 80–90 % от номинала (не более 80–90 А) для долговечности аппарата.
• При замене расцепителя используйте оригинальные комплектующие от EKF - несовместимые модели могут нарушить точность срабатывания.
• Перед первым запуском проверьте фиксацию контактов и правильность подключения фаз.
• Для удобства диагностики отметьте на щите номер автомата и тип защиты - особенно если используются несколько моделей серии AV POWER.
