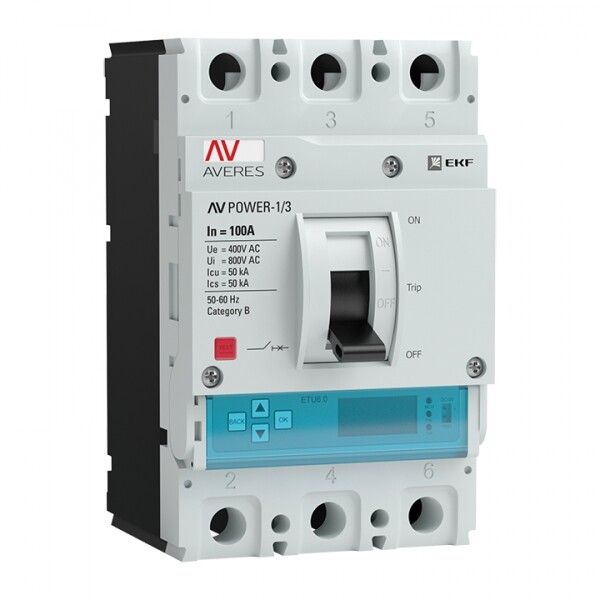

Автоматический выключатель AV POWER-1/3 100А 50kA ETU6.2 | mccb-13-100-6.2-av EKF

Автоматический выключатель AV POWER-1/3 100А 50кА ETU6.2 от EKF предназначен для защиты промышленных электросетей и электродвигателей от перегрузок и коротких замыканий. Модель с электронным расцепителем ETU6.2 обеспечивает точную настройку защитных параметров, а болтовое подключение и монтаж на плату упрощают интеграцию в силовые щиты.

Назначение и область применения

Автоматический выключатель AV POWER-1/3 100А 50кА ETU6.2 используется для редких операций включения и отключения нагрузки в штатном режиме, а также для аварийной защиты цепей. Подходит для промышленных объектов: заводские линии, насосные станции, компрессоры, конвейеры, системы вентиляции. Защищает как распределительные сети, так и электродвигатели мощностью до 100 А. Применяется в системах с напряжением 400–690 В переменного тока.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 100 А
• Номинальная отключающая способность: 50 кА - способен безопасно отключить сверхтоки высокой мощности, типичные для промышленных сетей
• Номинальное напряжение: 400…690 В AC
• Род тока: переменный (AC)
• Диапазон настройки защиты от перегрузки: 40–100 А - можно точно задать порог срабатывания под реальные условия нагрузки
• Диапазон регулировки защиты от КЗ: 200–1400 А - гибкая настройка чувствительности к короткому замыканию
• Тип расцепителя: электронный ETU6.2 - обеспечивает точную, программируемую защиту с возможностью диагностики
• Максимальное сечение кабеля: 70 мм2 - совместим с крупными медными проводниками
• Степень защиты: IP30 - защищён от доступа пальцев и твердых предметов, но не от воды и пыли; требует установки в закрытые щиты
• Подключение: болтовое - надёжное фиксирование кабелей через зажимы
• Способ монтажа: на монтажную плату - крепится к DIN-рейке или специальной основе внутри распределительного щита
• Индикатор отключения и указатель расцепления: есть - наглядно показывает причину отключения (перегрузка или КЗ)
• Климатическое исполнение: УХЛ3.1 - работает при температуре от −25C до +40C, допустима повышенная влажность
• Гарантийный срок: 120 месяцев (10 лет)
• Соответствие стандартам: ГОСТ Р 50030.2-2010 (МЭК 60947-2-2006)

Совместимость и монтаж

AV POWER-1/3 100А 50кА ETU6.2 совместим с другими устройствами серии AV-POWER благодаря унифицированному размеру расцепителя. Расцепители можно менять без замены всего автомата - достаточно снять старый и установить новый. Для монтажа требуется монтажная плата или DIN-рейка с подходящими креплениями. Болтовое подключение требует предварительной подготовки кабелей: зачистка жил, использование наконечников при необходимости. Моторный привод встроен - позволяет удалённо управлять включением/отключением через внешний сигнал. Ручной привод остаётся активным для ручного управления.

Безопасность и стандарты

Автоматический выключатель AV POWER-1/3 100А 50кА ETU6.2 соответствует международному стандарту IEC 60947-2 и российскому ГОСТ Р 50030.2-2010. Электронный расцепитель ETU6.2 обеспечивает селективность и минимизирует ложные срабатывания. Индикация состояния и указатель причины отключения повышают безопасность обслуживания. Наличие защиты от КЗ до 50 кА делает устройство пригодным для использования в местах с высокой потенциальной энергией короткого замыкания.

Преимущества

• Электронный расцепитель ETU6.2 даёт точную настройку двухступенчатой защиты (перегрузка + КЗ)
• Возможность замены расцепителя без замены корпуса снижает затраты на модернизацию
• Высокая отключающая способность (50 кА) - подходит для сложных промышленных сетей
• Широкий диапазон настроек (40–100 А / 200–1400 А) - адаптируется под разные типы нагрузок
• Долгий гарантийный срок (10 лет) - подтверждает надёжность конструкции
• Интегрированный моторный привод - позволяет реализовать автоматизированные решения без внешних устройств

Ограничения применения

• Степень защиты IP30 исключает использование вне герметичных щитов - нельзя устанавливать на открытых площадках или во влажных помещениях без дополнительной защиты
• Не предназначен для частых операций включения/выключения - не рассчитан на работу как контактор
• Требует профессиональной настройки расцепителя - неквалифицированная регулировка может привести к ложным срабатываниям или отказу защиты
• Не имеет встроенных коммуникационных интерфейсов (Modbus, Ethernet) - для удалённого контроля нужны внешние устройства

Примеры использования

• Защита главного входа в промышленный цех с несколькими двигателями суммарной мощностью до 80 кВт
• Щитовая распределения питания на линии конвейера с частотными преобразователями
• Основной автомат для группы насосов в системе водоочистки
• Фидерный аппарат в распределительном пункте с напряжением 690 В

Практические советы

• Выбирая AV POWER-1/3 100А 50кА ETU6.2, проверьте соответствие посадочных размеров вашей монтажной платы - серия AV-POWER использует стандартизированную базу
• Настройку токов защиты выполняйте после сборки всей системы, с учётом реальных рабочих токов оборудования
• Для кабелей сечением более 50 мм2 рекомендовано использовать наконечники - это повысит контакт и избежит перегрева
• При использовании моторного привода убедитесь, что источник управления (например, PLC) совместим с логикой сигнала включения/отключения
• Не открывайте корпус при включенном питании - даже при отключении внутренние конденсаторы могут сохранять заряд
• Проверяйте состояние контактов и зажимов каждые 1–2 года - особенно в условиях запылённости или вибраций
