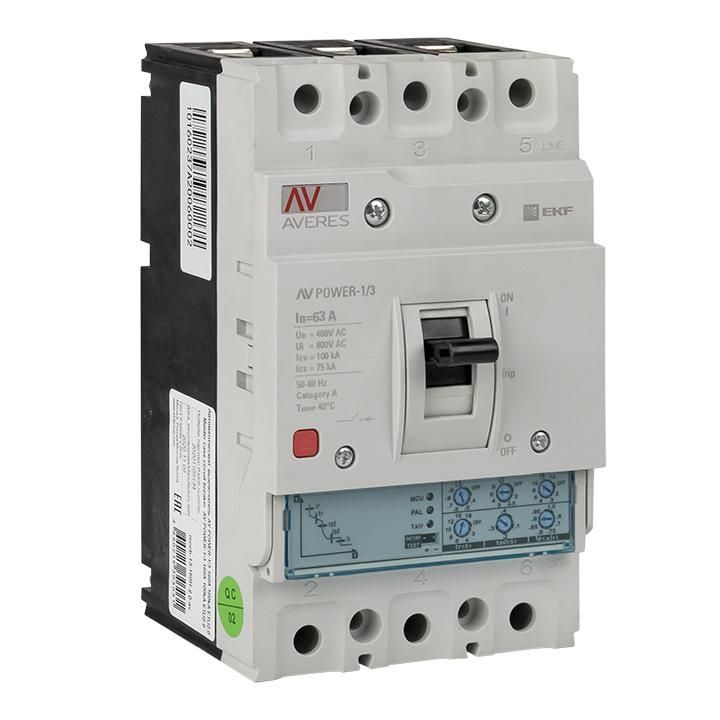

Автоматический выключатель AV POWER-1/3 63А 100kA ETU2.0 EKF AVERES - mccb-13-63H-2.0-av

Автоматический выключатель 63А 100кА ETU2.0 AVERES - это трёхполюсное компактное устройство с электронным расцепителем для защиты мощных электрических цепей в промышленных объектах. Произведённый компанией EKF в серии Averes, он рассчитан на работу в сетях до 690 В и обеспечивает надёжную защиту от перегрузок и коротких замыканий.

Назначение и область применения

Автоматический выключатель 63А 100кА ETU2.0 AVERES предназначен для защиты силовых цепей переменного тока в промышленном оборудовании. Он используется там, где требуется точная настройка порогов срабатывания и высокая отключающая способность - например, на вводах распределительных щитов, у питаемых двигателей, насосов, конвейеров и других нагрузок свыше 25 А.

Технические характеристики

• Номинальный ток: 63 А
• Количество полюсов: 3
• Номинальное напряжение: 400–690 В
• Номинальная отключающая способность: 100 кА - способен безопасно отключить даже самые большие токи КЗ в промышленных системах
• Тип расцепителя: электронный - позволяет точно настраивать параметры защиты
• Диапазон защиты от перегрузки: 25,2–63 А - можно настроить под любую нагрузку ниже максимального тока
• Диапазон срабатывания при КЗ: 126–882 А - быстрое отключение при аварийных токах
• Дополнительные расцепители: независимый (дистанционное отключение) и расцепитель минимального напряжения (защита при просадках сети)
• Степень защиты IP30 - защищает от доступа пальцев и твёрдых предметов, но не от воды и пыли
• Способ монтажа: на монтажную плату - требует фиксации в специальной рамке или панели
• Подключение: болтовое - провода закрепляются гайками, что повышает надёжность соединений
• Управление: ручной рычажковый привод - наглядное положение «вкл/выкл»
• Указатель расцепления: есть - видно причину отключения (перегрузка, КЗ, внешний сигнал)
• Моторный привод: опционально - можно добавить для удалённого управления
• Вспомогательные контакты: отсутствуют - нельзя подключить сигнализацию или блокировки без доп. оборудования

Совместимость и монтаж

Автоматический выключатель 63А 100кА ETU2.0 AVERES монтируется исключительно на монтажную плату. Для установки нужна соответствующая DIN-рейка или жесткая панель с отверстиями под крепёж. Болтовые зажимы требуют предварительной подготовки проводов - зачистка, использование наконечников. Монтаж следует выполнять с соблюдением момента затяжки, указанного в руководстве. Обратите внимание: устройство не имеет встроенного крепления на DIN-рейку, как обычные автоматы. Также важно проверить совместимость с установленными расцепителями - серия Averes использует унифицированный форм-фактор, позволяющий менять тип защиты без замены всего аппарата.

Безопасность и стандарты

Устройство соответствует требованиям международных норм IEC 60947-2 для автоматических выключателей. Наличие независимого расцепителя и расцепителя минимального напряжения обеспечивает соответствие требованиям безопасности при работе в сложных условиях. IP30 не даёт защиты от влаги - применение вне помещений или в сырых средах запрещено. Электронный расцепитель чувствителен к помехам - рекомендуется использовать экранированные кабели для управления и сигнализации.

Преимущества

• Высокая отключающая способность (100 кА) - подходит для крупных промышленных объектов с большими токами КЗ
• Гибкая настройка защиты - можно адаптировать пороги перегрузки и КЗ под конкретную нагрузку
• Поддержка двух типов дополнительных расцепителей - обеспечивает контроль по напряжению и дистанционное отключение
• Унифицированная система расцепителей - возможность замены без замены корпуса, снижает стоимость обслуживания
• Чёткий визуальный индикатор расцепления - ускоряет диагностику отказов

Ограничения применения

• Не предназначена для работы во влажных, пыльных или открытых помещениях из-за IP30
• Отсутствие вспомогательных контактов - невозможно подключить сигнализацию или интерфейсы без внешних модулей
• Требуется профессиональный монтаж - болтовое подключение и монтаж на плату не подходят для домашнего использования
• Не работает при напряжении ниже 400 В - не подходит для сетей 220/380 В без преобразования
• Электронный расцепитель требует стабильного питания - при длительных просадках напряжения может работать некорректно

Примеры использования

• Защита главного ввода в промышленном распределительном щите 690 В
• Отключение двигателя 45 кВт на конвейере с частотным преобразователем
• Щитовая защита насосной станции с высоким пусковым током
• Линии питания тяжёлого металлорежущего оборудования

Практические советы

• Перед установкой проверьте, что расчетный ток нагрузки не превышает 63 А, а ток КЗ в точке установки не выше 100 кА
• Настройте расцепитель на 80–90 % от фактического рабочего тока - это продлит срок службы и снизит ложные срабатывания
• Если нужны вспомогательные контакты - выбирайте версию с их наличием или добавьте внешние модули
• Для дистанционного управления подключите моторный привод - особенно удобно в труднодоступных местах
• Не забудьте про тепловое окружение - устройство не переносит перегрев; оставляйте минимум 5 см свободного пространства вокруг
• При замене расцепителя всегда отключайте питание и используйте оригинальные детали серии Averes - несовместимые модели могут не сработать
