Автоматический выключатель AV POWER-2/3 160А 80kA TR AVERES | mccb-23-160H-TR-av EKF

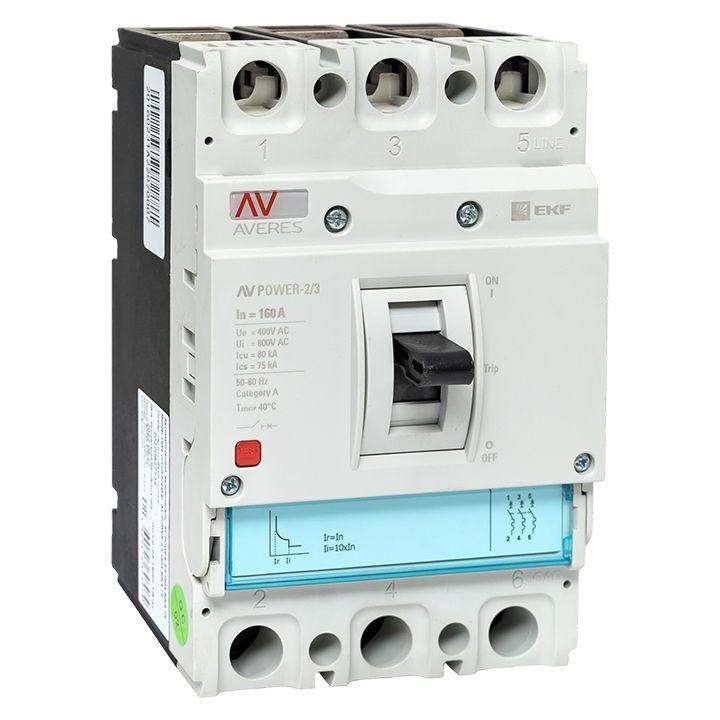

Автоматический выключатель 160А 80кА TR AVERES EKF — это трёхполюсное коммутационное устройство с термомагнитным расцепителем, предназначенное для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах промышленного оборудования. Бренд EKF и артикул mccb-23-160h-tr-av указывают на серию Averes, где устройства унифицированы для гибкой замены модулей защиты.

Назначение и область применения

Автоматический выключатель 160А 80кА TR AVERES EKF защищает силовые цепи переменного тока с напряжением до 690 В. Применяется в системах питания промышленных станков, конвейеров, насосов, компрессоров и других мощных потребителей. Обеспечивает надёжную отсечку аварийных токов благодаря высокой отключающей способности — 80 кА. Устройство рассчитано на постоянную работу в условиях повышенной нагрузки и частых пусков двигателей.

Технические характеристики

• Номинальный ток: 160 А — максимальный длительно допустимый ток без срабатывания.
• Число полюсов: 3 — защита всех фаз трёхфазной сети.
• Номинальное напряжение: 400–690 В — работает в сетях среднего напряжения, включая промышленные 400 В и 690 В.
• Отключающая способность: 80 кА — способен безопасно отключить сверхтоки до 80 тысяч ампер, что соответствует требованиям для крупных объектов.
• Тип расцепителя: термомагнитный — сочетает тепловую защиту от перегрузок и магнитную отсечку при КЗ.
• Диапазон защиты от перегрузки: 64–160 А — можно настроить порог срабатывания в этом интервале под конкретную нагрузку.
• Диапазон отсечки КЗ: 320–2240 А — мгновенное отключение при токах короткого замыкания выше заданного уровня.
• Степень защиты IP30: защита от доступа инструментов и частиц больше 2,5 мм; не защищён от воды и пыли.
• Моторный привод: есть — возможность подключения внешнего привода для дистанционного включения/выключения.
• Способ монтажа: на монтажную плату — крепится к металлической панели через отверстия, не требует DIN-рейки.
• Подключение: болтовое — провода зажимаются винтами, обеспечивает прочный контакт.
• Индикация: указатель расцепления — визуально показывает причину отключения (перегрузка или КЗ).
• Управление: рычажковый привод — ручное управление поворотом рычага, типичное для промышленных аппаратов.
• Вспомогательные контакты: отсутствуют — нельзя подключить сигнализацию или удалённое управление без дополнительных модулей.

Совместимость и монтаж

Автоматический выключатель 160А 80кА TR AVERES EKF монтируется на жесткую монтажную плиту с отверстиями под крепёж. Для правильной установки необходимо соблюдать шаг крепёжных отверстий, совпадающий с конструкцией корпуса. Поскольку устройство не имеет DIN-кронштейна, его нельзя установить на стандартную рейку. Монтаж выполняется при отключенном питании. Соединение силовых проводов — болтовое, момент затяжки должен соответствовать рекомендациям производителя. Наличие моторного привода позволяет после установки подключить исполнительный механизм для автоматического управления. Расцепители в серии Averes унифицированы — при необходимости можно заменить термомагнитный модуль на электронный или с защитой от утечек, сохранив базовый корпус.

Безопасность и стандарты

Устройство соответствует международным нормам для промышленных автоматических выключателей. Высокая отключающая способность (80 кА) гарантирует безопасность даже при серьёзных авариях. Индикатор расцепления снижает риск ошибочного включения после срабатывания. Однако степень защиты IP30 не предназначена для работы во влажных или запылённых помещениях — требуется установка в закрытые шкафы. Отсутствие вспомогательных контактов ограничивает возможности интеграции в системы АСУ ТП без дополнительных решений.

Преимущества

• Высокая отключающая способность — 80 кА — делает устройство подходящим для крупных промышленных объектов с большими токами КЗ.
• Гибкая настройка: диапазоны защиты от перегрузки и КЗ позволяют точно адаптировать параметры под нагрузку.
• Унифицированная система расцепителей из серии Averes — легко заменить тип защиты без замены всего аппарата.
• Наличие моторного привода — даёт возможность реализовать дистанционное управление.
• Яркий индикатор расцепления — ускоряет диагностику причины отключения.

Ограничения применения

• Не применяется в открытых или влажных местах — IP30 не защищает от брызг и пыли.
• Требуется монтаж на плату — несовместим с DIN-рейками, что усложняет замену в существующих щитах.
• Отсутствие вспомогательных контактов — невозможно подключить сигналы состояния или дистанционное управление без внешних модулей.
• Ручной привод — не подходит для полностью автоматизированных систем без моторного привода.
• Нельзя использовать в цепях постоянного тока — только для переменного тока 400–690 В.

Примеры использования

• Защита главного входа в промышленный цех с трёхфазными двигателями мощностью до 100 кВт.
• Щитовая распределения энергии на заводе с напряжением 690 В.
• Контур питания конвейера с частыми пусками — термомагнитный расцепитель выдерживает кратковременные перегрузки.
• Система управления насосной станцией с возможностью последующего подключения моторного привода.

Практические советы

• Перед установкой проверьте посадочные отверстия на монтажной плате — они должны точно совпадать с габаритами автомата 160А 80кА TR AVERES EKF.
• При настройке тока срабатывания перегрузки выбирайте значение ближе к рабочему току нагрузки, но не ниже 64 А — чтобы избежать ложных срабатываний.
• Если нужна сигнализация или дистанционное управление — используйте внешние реле или модули расширения, поскольку встроенного контакта нет.
• Для обслуживания всегда отключайте питание — даже при выключенном положении рычага возможно наличие напряжения на входе.
• При замене расцепителя — используйте оригинальные модули серии Averes, чтобы сохранить гарантированные параметры и совместимость.
