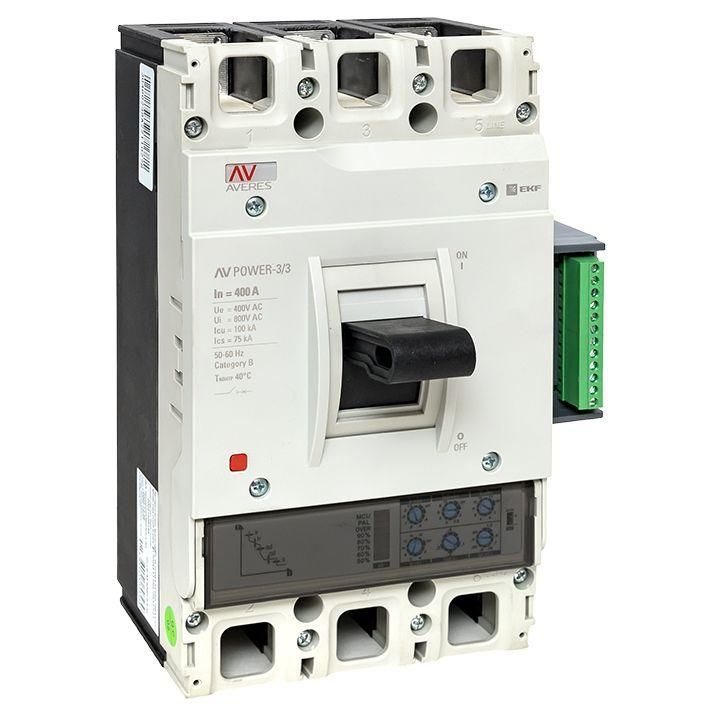

Автоматический выключатель AV POWER-3/3 400А 100kA ETU2.2 AVERES | mccb-33-400H-2.2-av EKF

Автоматический выключатель Av Power EKF с артикулом mccb-33-400h-2.2-av предназначен для защиты электрических сетей до 690 В от перегрузок и коротких замыканий. Устройство рассчитано на ток 400 А и отключающую способность 100 кА, что делает его подходящим для промышленных объектов с высокими требованиями к надежности. Модель из серии Averes оснащена механическим приводом и термомагнитным расцепителем ETU2.2.

Назначение и область применения

Автоматический выключатель Av Power EKF используется для защиты силовых цепей в распределительных щитах промышленного оборудования. Подходит для установки в системах с высокой вероятностью КЗ - например, на входе в цеховые щиты, у питаемых крупных двигателей, конвейеров, сварочных аппаратов и компрессоров. Благодаря высокой отключающей способности (100 кА) применяется там, где требуется гарантированное отключение даже при максимальных аварийных токах.

Технические характеристики

• Номинальный ток: 400 А
• Количество полюсов: 3
• Номинальное напряжение: 400–690 В переменного тока
• Номинальная отключающая способность: 100 кА
• Тип расцепителя: термомагнитный ETU2.2
• Диапазон настройки защиты от перегрузки: 160–400 А
• Диапазон регулировки защиты от КЗ: 800–5600 А
• Степень защиты IP30: защищён от доступа пальцами и твердыми предметами, но не от пыли и воды
• Способ монтажа: на монтажную плату (панель)
• Подключение силовых проводов: болтовое
• Указатель расцепления: есть - визуально показывает причину отключения
• Привод: ручной рычажковый
• Моторный привод: да - возможность подключения внешнего привода для дистанционного управления
• Вспомогательные контакты: отсутствуют

Совместимость и монтаж

Av Power EKF монтируется на специализированную монтажную плату или DIN-рейку через фиксирующие крепления. Для подключения используются болтовые зажимы - требует предварительной подготовки жил кабеля (обжим наконечников рекомендован). Моторный привод подключается дополнительно, если нужна автоматизация операций включения/отключения. Расцепитель ETU2.2 является унифицированным - его можно заменить на другой тип (например, электронный или с защитой от утечки), если изменятся требования к защите, при сохранении базового корпуса.

Безопасность и стандарты

Устройство соответствует международным нормам IEC 60947-2 для автоматических выключателей. Наличие указателя расцепления повышает безопасность обслуживания - позволяет определить причину отключения без вскрытия корпуса. IP30 обеспечивает защиту от случайного прикосновения к токоведущим частям, но не защищает от пыли и влаги - применение допускается только внутри закрытых щитов.

Преимущества

• Высокая отключающая способность (100 кА) - гарантирует работу в условиях мощных КЗ
• Гибкая настройка токов срабатывания - адаптация под конкретную нагрузку
• Поддержка замены расцепителя - возможность модернизации без замены всего аппарата
• Наличие моторного привода - совместимость с системами автоматизации
• Чёткий визуальный индикатор расцепления - снижает время диагностики

Ограничения применения

• Не предназначено для открытых площадок - IP30 не защищает от пыли и влаги
• Отсутствие вспомогательных контактов - нельзя использовать для сигнализации состояния без дополнительных решений
• Требуется точная затяжка болтов - недостаточное усилие вызывает нагрев, избыточное - повреждает контакт
• Не подходит для бытовых сетей - слишком большая мощность и цена для домашних условий

Примеры использования

• Главный ввод в промышленном распределительном щите 400 В
• Защита двигателя 160 кВт на конвейере
• Щит питания группы сварочных станций
• Централизованная защита насосных групп в водопроводных системах

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и расчетного тока - для 400 А используйте медные жилы минимум 120–150 мм2
• Настройте ток перегрузки ближе к реальной рабочей нагрузке, но не выше 400 А; для моторов учтите пусковые токи
• Избегайте установки рядом с источниками тепла - температурные колебания влияют на чувствительность термического расцепителя
• Если нужны сигналы состояния - добавьте внешние контакторы или реле, поскольку встроенных контактов нет
• При замене расцепителя всегда отключайте питание и следуйте инструкциям EKF - неверная установка может нарушить координацию защиты всей системы
