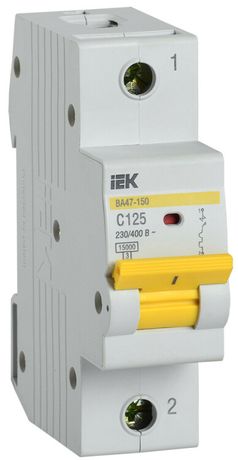

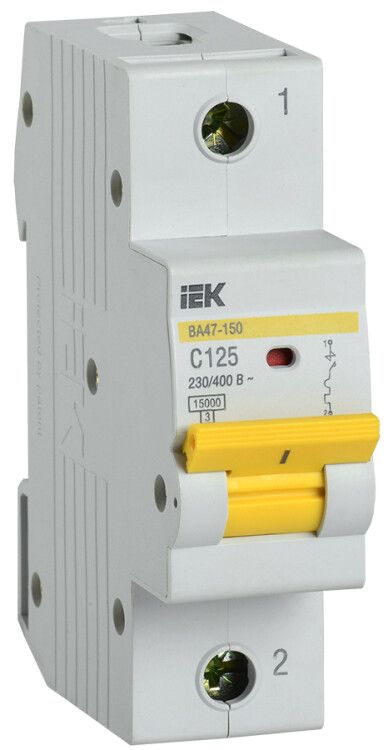

Выключатель автоматический однополюсный ВА47-150 125А C 15кА KARAT | MVA50-1-125-C IEK

Автоматический выключатель ВА47-150 от IEK - это надёжное устройство для защиты однополюсных цепей с током до 125 А. Модульный дизайн позволяет легко установить его на DIN-рейку, а характеристика C обеспечивает умеренную чувствительность к перегрузкам - идеально для освещения, розеточных групп и оборудования с умеренным пусковым током.

Назначение и область применения

Автоматический выключатель ВА47-150 предназначен для защиты электрических цепей от сверхтоков - как от длительных перегрузок, так и от коротких замыканий. Подходит для использования в вводно-распределительных устройствах (ВРУ) жилых домов, офисов, производственных помещений и объектов коммунальной инфраструктуры. Особенно эффективен в защите групповых линий: освещения, розеток, маломощного оборудования.

Технические характеристики

• Номинальный ток: 125 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Номинальное напряжение: 400 В переменного тока - рассчитан на использование в трёхфазных сетях 380/220 В.
• Количество полюсов: 1 - защищает одну фазную линию.
• Номинальная отключающая способность: 15 кА - способен безопасно прервать ток короткого замыкания до 15 000 А.
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала; оптимальна для нагрузок с умеренными пусковыми токами (например, люминесцентные светильники, насосы, компрессоры).
• Тип напряжения: AC - работает только с переменным током.
• Частота: 50 Гц - совместим с сетями России и стран СНГ.
• Степень защиты: IP40 - защищён от доступа пальцев и предметов более 1 мм, но не от воды и пыли.
• Ширина по модулям: 1,5 модуля - занимает 27 мм места на DIN-рейке.
• Срок службы: 15 лет - при соблюдении условий эксплуатации.
• Способ монтажа: на DIN-рейку типа TS35.

Совместимость и монтаж

Автоматический выключатель ВА47-150 устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа достаточно зафиксировать его защёлкой - никаких болтов или инструментов не требуется. Совместим со всеми популярными щитами, где используется модульная система. Убедитесь, что место установки имеет достаточное пространство для тепловыделения - не закрывайте устройство плотными крышками или изоляцией. Кабельный зажим рассчитан на медные провода сечением до 50 мм2.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345-2010 и международному стандарту IEC 60898-1. Применяет двухступенчатую систему защиты: тепловую (для перегрузок) и электромагнитную (для коротких замыканий). Конструкция исключает самопроизвольное отключение при нормальных условиях работы.

Преимущества

• Высокая предельная отключающая способность (15 кА) повышает безопасность даже в сложных условиях сети.
• Характеристика C снижает риск ложных срабатываний при запуске двигателей и ламп.
• Модульная форма позволяет компактно размещать несколько автоматов в одном щите.
• Произведено в рамках серии KARAT - проверенная линейка IEK с гарантированной долговечностью.
• Поддерживается рекомендованным ассортиментом - легко найти совместимые элементы (дифавтоматы, УЗО, контакторы) одной серии.

Ограничения применения

• Не применяется в цепях постоянного тока (DC) - только для переменного тока 50 Гц.
• IP40 не обеспечивает защиту от влаги - нельзя использовать в сырых помещениях без корпуса с повышенной степенью защиты.
• Не предназначен для частого ручного включения/выключения - не является рубильником.
• Ограничен по мощности: при 125 А и 400 В максимальная нагрузка - около 50 кВт. Для больших потребителей нужен автомат с большим числом полюсов.

Примеры использования

• Защита группы розеток в квартире или офисе.
• Входной автомат в распределительном щите дома.
• Защита линии питания кондиционера, водонагревателя или насоса.
• Групповой автомат в производственной линии с оборудованием, имеющим средний пусковой ток.

Практические советы

• Выбирая автомат ВА47-150, убедитесь, что сечение кабеля соответствует току 125 А - минимум 25–35 мм2 меди.
• При установке в щит с несколькими автоматами - располагайте его рядом с другими устройствами той же серии (KARAT) для единообразия и удобства обслуживания.
• Не используйте этот автомат вместо УЗО - он не защищает от утечек тока. Для безопасности людей добавьте отдельное УЗО перед этим выключателем.
• Проверяйте температуру корпуса после первых часов работы - если нагрев значителен, возможно, завышен ток или плохой контакт в зажимах.
• Артикул mva50-1-125-c - точный идентификатор для заказа запасного автомата. Сохраняйте его при ремонтах.
