Автоматический выключатель 1P 63А (C) 4,5кА ВА 47-29 (12/180/3600) SIMPLE-mod-09 - Б0039226 ЭРА

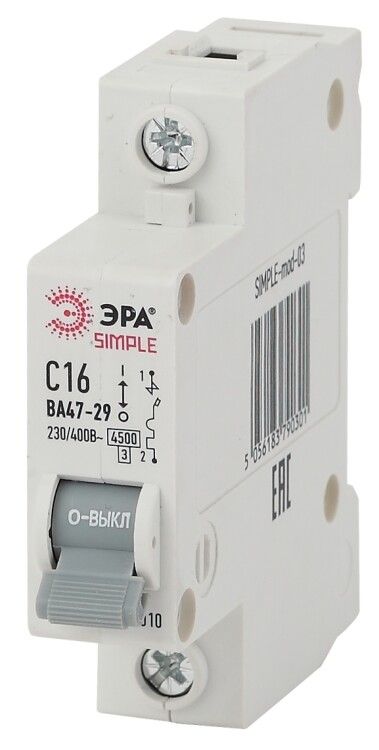

Автоматический выключатель ВА 47-29 - однополюсный коммутационный аппарат от ЭРА, рассчитанный на ток до 63 А и отключение при коротком замыкании до 4,5 кА. Он защищает бытовые и промышленные цепи с активной и слегка индуктивной нагрузкой, такие как освещение, группы розеток и маломощные двигатели.

Назначение и область применения

Автоматический выключатель ВА 47-29 предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в щитках жилых домов, офисов, производственных помещений. Характеристика «C» делает его идеальным для нагрузок с умеренным пусковым током: светодиодные и люминесцентные светильники, бытовая техника, компрессоры, вентиляторы, небольшие насосы. Не рекомендуется для мощных двигателей с высоким пусковым током - для них лучше подходят автоматы с характеристикой D.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который выключатель может проводить без отключения.
• Номинальное напряжение: 230 В переменного тока (AC) - работает в сетях 220–240 В.
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить ток короткого замыкания до этой величины.
• Характеристика срабатывания: C - отключение происходит при токе 5–10 кратном от номинала, что соответствует типичным пусковым токам бытовой техники.
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям и от крупных предметов, но не от пыли и воды. Устанавливается внутри закрытых щитов.
• Номинальное напряжение изоляции: 660 В - обеспечивает надёжную изоляцию даже при кратковременных скачках напряжения.
• Номинальное импульсное напряжение: 4000 кВ - выдерживает высоковольтные импульсы (например, от грозовых разрядов).
• Рабочая температура: от –40 C до +50 C - подходит для холодных и жарких условий, включая неотапливаемые помещения.
• Поперечное сечение провода: 1–25 мм2 - совместим с медными проводниками этого сечения.
• Модульная ширина: 1 модуль - занимает минимальное место на DIN-рейке.
• Глубина монтажа: 71,5 мм - требует достаточного внутреннего объёма щита.
• Частота: 50 Гц - оптимизирован для стандартной сети в России и странах СНГ.
• Класс токоограничения: 3 - быстро ограничивает ток КЗ, снижая тепловую и механическую нагрузку на проводку.
• Категория перенапряжения: 3 - предназначен для установки в местах с повышенной вероятностью перенапряжений (например, на входе в здание).
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и умеренной влажности в контролируемой среде.

Совместимость и монтаж

Автоматический выключатель ВА 47-29 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы, которые фиксируют провода сечением от 1 до 25 мм2. Монтаж выполняется в электрическом щите с доступом к лицевой стороне. Обязательно соблюдать порядок подключения: питание - сверху, нагрузка - снизу. Нельзя использовать с проводами из алюминия без переходных соединителей. Совместим с другими устройствами серии ВА 47-29, что позволяет легко формировать сборки в щитке.

Безопасность и стандарты

Выключатель соответствует требованиям международного стандарта IEC/EN 60898-1 для автоматических выключателей для бытовых и аналогичных применений. Класс токоограничения 3 и категория перенапряжения 3 обеспечивают повышенную безопасность при аварийных режимах. Конструкция исключает самопроизвольное отключение при вибрациях и ударах. Применение в соответствии с ПУЭ и правилами безопасности электроустановок обязательно.

Преимущества

• Надёжное отключение при перегрузке и КЗ благодаря двум расцепителям: тепловому и электромагнитному.
• Компактный размер (1 модуль) экономит место в щитке.
• Индикация положения контакта: рычаг четко показывает «вкл./выкл.».
• Высокая стойкость к импульсным перенапряжениям (до 4000 кВ).
• Широкий диапазон рабочих температур - подходит для любых условий эксплуатации.
• Совместимость с продукцией ЭРА других серий - удобство при модернизации щитов.

Ограничения применения

• Не применяется в цепях с постоянным током (DC) - только для переменного тока 50 Гц.
• Не подходит для защиты мощных двигателей с высоким пусковым током (например, насосы, подъёмники) - требуется характеристика D.
• IP20 не обеспечивает защиту от влаги и пыли - нельзя устанавливать вне закрытых щитов.
• Не предназначен для частого ручного включения/отключения - это не рубильник.
• Не используется в качестве основного отключающего аппарата для питания всего дома - нужен более мощный вводной автомат.

Примеры использования

• Защита группы розеток в кухне или ванной комнате.
• Отключение осветительных цепей в квартире или офисе.
• Защита вентиляционных установок, компрессоров, малых насосов.
• Групповой автомат в распределительном щите многоквартирного дома.
• Дополнительная защита в щитке на даче или в гараже.

Практические советы

• Выбирая автомат ВА 47-29, проверьте соответствие сечения провода: для 63 А минимум 10 мм2 меди, желательно 16 мм2.
• При установке в щиток с несколькими автоматами - располагайте его рядом с другим оборудованием той же серии для унификации обслуживания.
• Перед заменой всегда отключайте питание и используйте индикатор напряжения - даже при выключенном автомате возможен потенциал на входе.
• Не затягивайте зажимы слишком сильно - это повредит изоляцию провода и вызовет нагрев.
• Если автомат часто отключается - проверьте нагрузку цепи. Возможно, она превышает 63 А или есть короткое замыкание.
• Для долговечности работы избегайте установки в местах с постоянной вибрацией или экстремальными температурами за пределами –40…+50 C.
