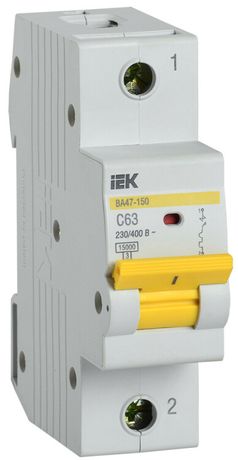

Выключатель автоматический однополюсный ВА47-150 63А C 15кА KARAT | MVA50-1-063-C IEK

Автоматический выключатель модульный однополюсный 63А 15кА характеристика C ВА47-150 от IEK предназначен для защиты однофазных цепей от перегрузок и коротких замыканий. Этот аппарат из серии KARAT устанавливается в щитках жилых и промышленных объектов, обеспечивая надёжную работу электросетей при нагрузках до 63 А.

Назначение и область применения

Автоматический выключатель ВА47-150 защищает групповые и распределительные цепи переменного тока от сверхтоков - как длительных перегрузок, так и внезапных коротких замыканий. Подходит для установки в вводно-распределительных устройствах (ВРУ) квартир, частных домов, офисов и производственных помещений. Применяется там, где требуется защита освещения, розеточных групп, бытовой техники и других однофазных потребителей.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Номинальное напряжение: 400 В - рассчитан на использование в сетях с рабочим напряжением до 400 В переменного тока;
• Однополюсный - управляет одним фазным проводником, ноль и земля проходят через другие автоматы или шины;
• Номинальная отключающая способность: 15 кА - способен безопасно прервать ток короткого замыкания до 15 000 А;
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала, оптимальна для обычной бытовой нагрузки (лампы, розетки, малые двигатели);
• Тип тока: AC - работает только с переменным током 50 Гц;
• Степень защиты IP40 - защищён от доступа пальцев и твёрдых предметов больше 1 мм, но не от воды и пыли;
• Ширина: 1,5 модуля - занимает 27 мм на DIN-рейке (стандартный модуль = 17,5 мм);
• Срок службы: 15 лет - при соблюдении условий эксплуатации и регулярных проверках;
• Способ монтажа: на DIN-рейку - совместим со всеми стандартными щитками;
• Поддерживает дополнительную комплектацию - можно установить блоки сигнализации, расцепители, дополнительные контакты.

Совместимость и монтаж

Автоматический выключатель ВА47-150 монтируется на стандартную DIN-рейку шириной 35 мм. Для правильной установки используйте отвертку с плоским жалом - фиксируется защёлкой. Убедитесь, что сечение подключаемого провода соответствует допустимому: для 63 А рекомендуется медный провод сечением не менее 10 мм2. Клеммы затягиваются усилием 1,8 Нм - переусиливать нельзя, чтобы не повредить контакт. Автомат совместим с другими устройствами серии KARAT, поэтому легко комбинируется с УЗО, дифавтоматами и другим оборудованием IEK.

Безопасность и стандарты

Автоматический выключатель ВА47-150 соответствует требованиям международного стандарта IEC/EN 60898-1 для автоматических выключателей для бытовых и аналогичных применений. Сертифицирован для использования в системах TN-S, TN-C-S и TT. Отключение происходит за счёт теплового и электромагнитного расцепителей - гарантирует селективность и предотвращает ложные срабатывания.

Преимущества

• Высокая отключающая способность (15 кА) - обеспечивает безопасность даже при аварийных режимах в старых сетях;
• Характеристика C - идеально балансирует чувствительность и помехоустойчивость для бытовых нагрузок;
• Надёжная механика - механизм сработал более 10 000 раз в тестах, долговечен при частых включениях;
• Яркая индикация положения - рычаг чётко показывает состояние “вкл” / “выкл” / “сработал”;
• Готов к дополнительному оснащению - позволяет расширять функциональность без замены аппарата.

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока 50 Гц;
• IP40 не защищает от влаги - запрещено устанавливать в сырых помещениях без корпуса или на улице;
• Однополюсный - не подходит для защиты двухфазных или трёхфазных цепей; для них нужны 2P, 3P или 4P автоматы;
• Не является УЗО - не защищает от утечек тока на землю; для этого нужен отдельный дифференциальный автомат или УЗО;
• Не рекомендуется для мощных двигателей с высокими пусковыми токами - лучше использовать характеристику D.

Примеры использования

• Защита группы розеток в квартире с общей нагрузкой до 14 кВт (63 А × 220 В ≈ 13,8 кВт);
• Щитовая в гараже - защита света, зарядного устройства и точечного оборудования;
• Распределительный щит в небольшом офисе - отдельный автомат на каждую комнату или секцию;
• Линии питания для кондиционеров, водонагревателей, стиральных машин - при условии, что пусковые токи не превышают 10×63 А.

Практические советы

• Выбирая автомат ВА47-150, убедитесь, что суммарная мощность всех подключённых приборов не превышает 14 кВт - иначе возможны частые отключения;
• При замене старого автомата проверьте сечение входящего кабеля - если меньше 10 мм2, меняйте его перед установкой нового;
• Если в сети часто возникают скачки напряжения, добавьте стабилизатор или surge protector - автомат не защищает от перенапряжений;
• Для сложных систем используйте координацию с другими автоматами - ВА47-150 лучше ставить после главного вводного автомата большей номинальной величины;
• Проверяйте работоспособность кнопкой “T” (тест) ежемесячно - особенно если автомат установлен в труднодоступном месте.
