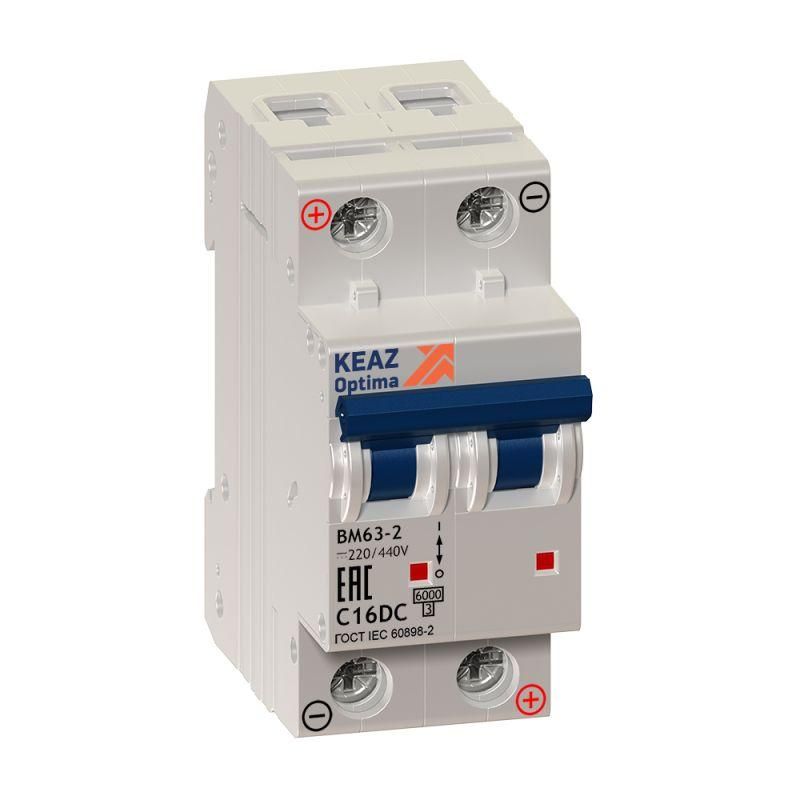

Выключатель автоматический двухполюсный 13А C 10кА DC OptiDin BM63-2C13-DC-ОМ4-РЕГ - 234008 КЭАЗ

Автоматический выключатель модульный двухполюсный 13А C 6кА DC OptiDin BM63-2C13-DC-ОМ4-РЕГ предназначен для защиты цепей постоянного тока от перегрузок и коротких замыканий. Этот аппарат серии OptiDin от КЭАЗ подходит для установки в распределительных щитах систем управления, энергообеспечения и автономных источников питания, где требуется надёжная защита при высоких токах короткого замыкания.

Назначение и область применения

Автоматический выключатель модульный двухполюсный 13А C 6кА DC OptiDin BM63-2C13-DC-ОМ4-РЕГ защищает электрические цепи постоянного тока (DC) от сверхтоков - перегрузок и коротких замыканий. Его основное применение - системы с источниками постоянного тока: солнечные электростанции, аккумуляторные батареи, преобразователи частоты, зарядные устройства, промышленные контроллеры и оборудование (транзитные системы). Подходит для монтажа в щитах жилых, офисных и промышленных объектов, где используется DC-питание.

Технические характеристики

• Номинальный ток: 13 А - максимальный длительно допустимый ток без срабатывания;
• Тип тока: постоянный (DC) - не переменному току AC;
• Количество полюсов: 2 - одновременно отключаются фаза и ноль;
• Отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А;
• Характеристика срабатывания: C - оптимальна для нагрузок со средним пусковым током (например, двигатели, люминесцентные лампы);
• Номинальное напряжение: 380 В DC - рабочее напряжение цепи;
• Номинальное напряжение изоляции: 230 В - уровень изолирующих возможностей между контактами;
• Класс токоограничения: 3 - быстродействующий тип, снижающий энергию КЗ;
• Отключение нейтрали: да - нулевой провод также размыкается, повышает безопасность;
• Максимальное сечение кабеля: 25 мм2 - можно подключить медный провод до этого сечения;
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды;
• Классификация по перенапряжению: IV - рассчитан на работу в местах с высокими скачками напряжения (например, у входа в здание);
• Номинальное импульсное напряжение: 4 кВ - выдерживает кратковременные импульсы до 4000 В;
• Частота: 50 Гц - указано для совместимости с сетями, хотя работает только с DC;
• Ширина по модулю: 2 М - занимает два стандартных модуля на DIN-рейке (17,5 мм каждый);
• Глубина монтажа: 75 мм - требует свободного места внутри щита;
• Рабочая температура: –10…+50 C - не использовать вне этого диапазона;
• Климатическое исполнение: ОМ4 - предназначено для умеренного климата, с повышенной влажностью и запылённостью;
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и слабой конденсации;
• Исполнение: стационарное - не предназначены для перемещений или частого обслуживания;
• Способ монтажа: на DIN-рейку - стандартный крепёж для современных щитов.

Совместимость и монтаж

Автоматический выключатель модульный двухполюсный 13А C 6кА DC OptiDin BM63-2C13-DC-ОМ4-РЕГ устанавливается исключительно на DIN-рейку типа TS35. Для правильного монтажа необходимо обеспечить минимальную глубину 75 мм в корпусе щита. Оба контакта - верхние и нижние - подходят для подключения кабелей сечением до 25 мм2. Устройство имеет механический рычаг включения/выключения и кнопку тестирования. Отключение нейтрали делает его совместимым с системами TN-S и TT, где важно гарантированное отсоединение всех проводников. Нельзя использовать этот выключатель в цепях переменного тока - он не сертифицирован для AC.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345-2010 и техническим условиям ТУ3421-040-05758109-2009. Он прошёл проверку на класс токоограничения 3 и имеет рейтинг перенапряжения IV, что позволяет применять его в условиях с высоким уровнем помех. Сертификат в реестре радиоэлектронной продукции № РЭ-2499/20 подтверждает соответствие нормам безопасности РФ. Применение в соответствии с указанными параметрами гарантирует отказоустойчивую работу и минимизирует риск возгорания.

Преимущества

• Поддержка постоянного тока - редкая функция среди аналогичных устройств, важна для возобновляемых источников энергии;
• Отключение нейтрали - повышает безопасность при ремонте и диагностике;
• Высокая отключающая способность (6 кА) - обеспечивает защиту даже в мощных DC-системах;
• Класс токоограничения 3 - снижает тепловые и электродинамические воздействия при КЗ;
• Климатическое исполнение ОМ4 - адаптирован для условий России и стран СНГ;
• Совместимость с продуктами серии OptiDin - легко интегрируется в единые решения КЭАЗ.

Ограничения применения

• Не применяется в цепях переменного тока (AC) - несмотря на указание 50 Гц, устройство не предназначено для работы с AC;
• IP20 - нельзя устанавливать во влажных помещениях, на улице или там, где есть попадание жидкостей;
• Работает только при температуре от –10C до +50C - в холодных регионах требует термоконтроля или теплоизоляции щита;
• Не рекомендован для частого ручного включения/отключения - предназначен для стационарной защиты, а не для оперативного управления;
• Максимальное сечение 25 мм2 - не подходит для больших силовых линий (>100 А).

Примеры использования

• Защита солнечных панелей в домашних фотоэлектрических системах (до 380 В DC);
• Щитовая защита литий-ионных аккумуляторных массивов в UPS или электромобилях;
• Цепи управления промышленными инверторами и ЧРП с выходным постоянным током;
• Распределительные щиты в железнодорожных станциях, освещении LED-систем с DC питанием;
• Лабораторные стенды и опытные образцы оборудования с DC-источниками.

Практические советы

• Перед установкой проверьте полярность - хотя выключатель не чувствителен к направлению тока, соблюдение схемы улучшает долговечность;
• Обеспечьте достаточный воздушный зазор вокруг аппарата - особенно при работе на пределе 13 А;
• При использовании нескольких таких выключателей в одном щите учтите суммарную тепловую нагрузку - они нагреваются при длительной работе;
• Выбирая место монтажа, ориентируйтесь на ширину 2 модуля (35 мм) и глубину 75 мм - недостаточно места = невозможность закрывания крышки щита;
• Для систем с высокой долей КЗ используйте только выключатели с классом 3 - так же, как здесь, чтобы избежать эрозии контактов;
• Проверяйте соответствие номинала (13 А) нагрузке - не стоит ставить меньший номинал, чем потребление, и не переходить на более высокий без анализа сечения кабеля.
