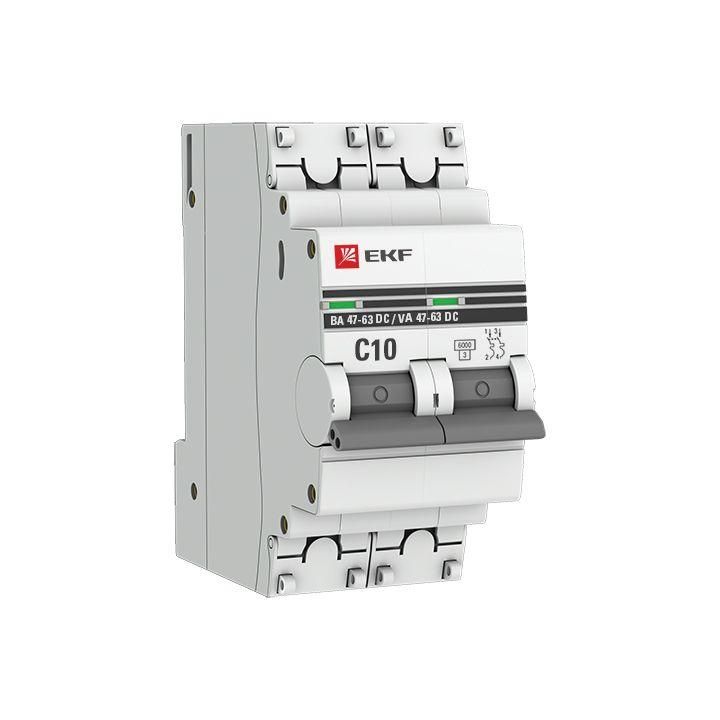

Автоматический выключатель 2P 10А (C) 6кА ВА 47-63 DC EKF PROxima - mcb4763-DC-2-10C-pro

Автоматический выключатель ВА 47-63 DC - двухполюсный модульный аппарат с номинальным током 10 А и характеристикой C, предназначенный для защиты цепей постоянного тока. Бренд EKF и артикул mcb4763-dc-2-10c-pro указывают на серию PROxima, где устройство сочетает повышенную прочность корпуса и удобство монтажа на DIN-рейку.

Назначение и область применения

Автоматический выключатель ВА 47-63 DC защищает электрические цепи постоянного тока от перегрузок и коротких замыканий. Подходит для использования в системах с источниками питания постоянного тока: солнечных электростанциях, светодиодном освещении, зарядных устройствах, промышленных контроллерах, транспорте и энергоустановках на базе аккумуляторов.

Технические характеристики

• Количество полюсов: 2 (двухполюсный - одновременно отключает оба провода)
• Номинальный ток: 10 А - максимальный длительно допустимый ток без срабатывания
• Характеристика срабатывания: C - реагирует на токи в 5–10 раз выше номинала; подходит для нагрузок со средним пуском (например, LED-драйверы, насосы)
• Номинальное напряжение: до 500 В постоянного тока
• Номинальное напряжение изоляции: 660 В - предельное напряжение, которое может выдерживать изоляция без пробоя
• Номинальная отключающая способность: 6 кА - способность безопасно отключить ток короткого замыкания до 6000 А
• Тип тока: постоянный (DC) - не предназначен для переменного тока (AC)
• Сечение проводника: 1–25 мм2 - совместим с медными жилами этого диапазона
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Рабочий диапазон температур: от –25C до +50C - можно использовать в неотапливаемых помещениях и на улице внутри щитов
• Модульная ширина: 2 модуля (36 мм)
• Глубина монтажа: 41 мм - требует соответствующего места в щите
• Класс токоограничения: 3 - быстродействующий, снижает энергию КЗ до минимального уровня
• Категория перенапряжения: III - рассчитан на использование в распределительных сетях вторичного уровня
• Степень загрязнения: 2 - допустима обычная пыль и небольшая влажность в помещении
• Наличие нейтрального проводника: да - позволяет подключать цепи с заземлением или балансировкой потенциала
• Индикатор положения: цветовая метка на ручке - красный = включен, белый/зеленый = выключен
• Гарантия: 84 месяца (7 лет)

Совместимость и монтаж

Выключатель ВА 47-63 DC устанавливается на стандартную DIN-рейку шириной 35 мм. Монтаж осуществляется путём зацепления задней части корпуса за рейку и последующего нажатия до характерного щелчка. Устройство занимает два модуля - необходимо предусмотреть место в распределительном щите. Для подключения используются винтовые зажимы, доступ к которым закрывается пластиковыми крышками - они позволяют опломбировать аппарат против несанкционированного вскрытия. Сечение проводов - от 1 до 25 мм2; рекомендуется зачищать жилы на 9–10 мм и плотно затягивать винты, чтобы избежать нагрева контактов.

Безопасность и стандарты

Автоматический выключатель ВА 47-63 DC соответствует требованиям международных стандартов IEC 60947-2 для аппаратов постоянного тока. Класс токоограничения 3 обеспечивает высокую степень безопасности при аварийных режимах. Напряжение изоляции 660 В и импульсная выдерживаемость 6,2 кВ гарантируют отказоустойчивость даже при кратковременных скачках напряжения. Отключение происходит механически - без электроники, что повышает надёжность в условиях помех.

Преимущества

• Усиленный корпус с дополнительными заклёпками - предотвращает деформацию при многократных срабатываниях
• Пластиковые крышки на зажимах - исключают случайный контакт с токоведущими частями и позволяют пломбировать устройство
• Цветной индикатор положения - легко определить состояние аппарата без тестера
• Удобная ручка управления - обеспечивает чёткий ход включения/выключения, даже при слабом усилии
• Поддержка большого диапазона сечений проводов - универсальность для различных типов кабелей
• Долгий срок гарантии - 7 лет подтверждает качество сборки и материалов

Ограничения применения

• Не применяется в цепях переменного тока - только для постоянного тока (DC)
• Степень защиты IP20 - нельзя устанавливать во влажных, запылённых или открытых местах без дополнительной защиты щита
• Напряжение не более 500 В DC - не подходит для высоковольтных систем (например, 750 В или выше)
• Не имеет функции дифференциальной защиты - не защищает от утечек тока на землю
• Не рекомендован для частых ручных включений/выключений - предназначен для защиты, а не для регулярной коммутации

Примеры использования

• Щиты солнечных электростанций - защита цепей PV-панелей и инверторов постоянного тока
• Энергоустановки на базе свинцово-кислотных или литий-ионных аккумуляторов
• Промышленные системы управления с питанием от 24 В, 48 В или 110 В DC
• Железнодорожные и автомобильные системы - контроль цепей постоянного тока в подвижном составе
• Системы освещения на основе LED-лент и драйверов с входом постоянного тока

Практические советы

• Перед установкой проверьте соответствие напряжения цепи - не превышает 500 В DC
• При использовании в холодных условиях (ниже 0C) убедитесь, что щит не продувается ветром - это может вызвать конденсат
• Используйте только медные провода сечением 1–25 мм2 - алюминий не рекомендуется
• После монтажа протестируйте работу: переведите рычаг в положение OFF, затем ON - убедитесь, что индикатор меняет цвет
• При необходимости пломбировки используйте специальные пломбы, подходящие к форме крышек - не применяйте самодельные решения
• Не устанавливайте рядом с мощными источниками тепла - превышение температуры выше +50C может снизить срок службы
