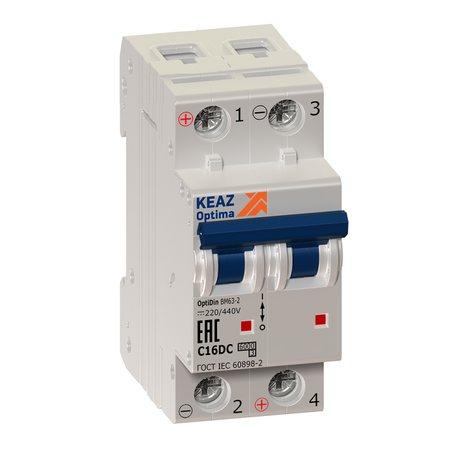

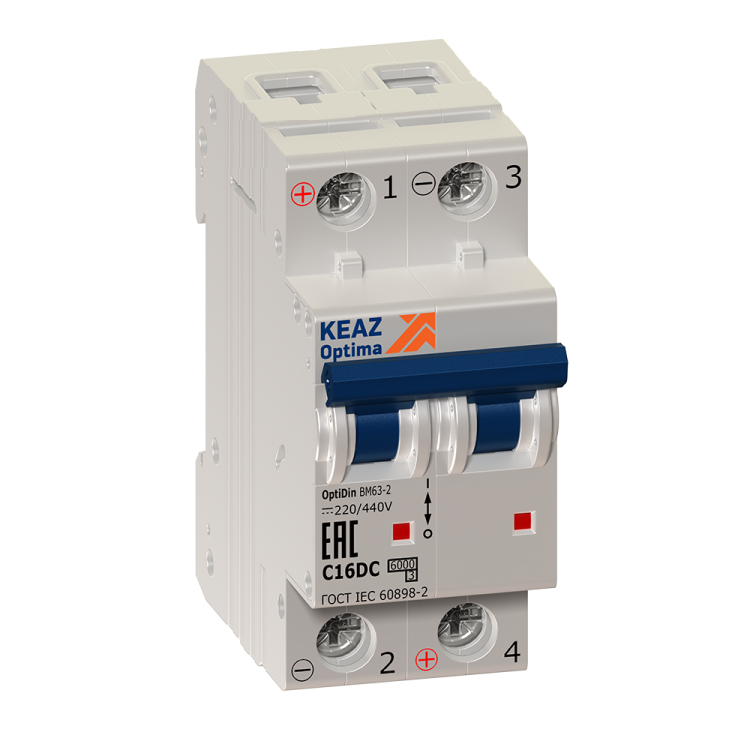

Выключатель автоматический двухполюсный OptiDin BM63-2B20-DC-УХЛ3 (Новый) | 261221 КЭАЗ

Автоматический выключатель модульный двухполюсный 20А B 6кА DC BM63-2B20-DC-УХЛ3 от КЭАЗ предназначен для защиты цепей постоянного тока от перегрузок и коротких замыканий. Этот аппарат используется в системах с высокой надежностью, таких как солнечные , системы энергонакопления и железнодорожное оборудование. Модель BM63-2B20-DC-УХЛ3 совмещает прочную конструкцию, широкий диапазон рабочих температур и возможность установки на DIN-рейку.

Назначение и область применения

Автоматический выключатель BM63-2B20-DC-УХЛ3 защищает электрические цепи постоянного тока (DC) от сверхтоков - как длительных перегрузок, так и внезапных коротких замыканий. Он рассчитан на работу в условиях повышенной требовательности к надежности и устойчивости к внешним воздействиям.

• Подходит для систем с источниками постоянного тока: солнечные электростанции, аккумуляторные батареи, тяговые сети, зарядные станции EV.
• Используется в промышленных контроллерных щитах, где требуется защита цепей управления и питания постоянным током.
• Применяется в железной дороге, судостроении и других сферах, где используются DC-системы до 230 В.

Технические характеристики

• Номинальный ток: 20 А - максимальный допустимый ток при нормальной работе.
• Тип тока: Только постоянный (DC) - не переменному току AC.
• Номинальное напряжение: 230 В - максимальное рабочее напряжение цепи.
• Количество полюсов: 2 - одновременно отключаются оба провода (фаза и ноль).
• Отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А.
• Характеристика срабатывания: B - чувствителен к малым перегрузкам; идеально для нагрузок с мягким запуском (например, LED-освещение, электроника).
• Защита от IP20: Защищен от доступа пальцев и предметов более 12 мм, но не от воды и пыли - применяется внутри закрытых щитов.
• Максимальное сечение кабеля: 25 мм2 - позволяет использовать мощные медные жилы.
• Рабочая температура: от –60 C до +60 C - работает даже в суровых климатических зонах.
• Климатическое исполнение УХЛ3: предназначено для умеренного и холодного климата с возможными колебаниями влажности и температуры.
• Ширина по модулю: 2 модуля - занимает 36 мм места на DIN-рейке.
• Глубина монтажа: 75 мм - необходим свободный объем за щитом.
• Класс токоограничения: 3 - обеспечивает быстрое снижение тока при аварии, повышая безопасность оборудования.
• Номинальное импульсное напряжение: 4 кВ - выдерживает кратковременные скачки напряжения (например, от грозовых помех).

Совместимость и монтаж

BM63-2B20-DC-УХЛ3 устанавливается на стандартную DIN-рейку типа TS35. Для правильного монтажа важно соблюдать следующее:

• Обеспечьте достаточное пространство вокруг аппарата - особенно при группировке нескольких устройств - чтобы исключить перегрев.
• Зажимы клемм рассчитаны на провода сечением от 0,5 до 25 мм2. Подбирайте кабели точно по этому значению - меньшее сечение увеличивает риск нагрева, большее - затрудняет фиксацию.
• Отключение нейтрали предусмотрено - значит, при срабатывании полностью разрывается цепь, что соответствует требованиям безопасности для DC-сетей.
• На корпусе есть метки L+ и L– - обязательно соблюдайте полярность при подключении.
• Дополнительно можно установить вспомогательные контакты (NO/NC) - они позволяют передавать сигнал состояния автомата в систему контроля.

Безопасность и стандарты

• Соответствует международным стандартам IEC 60947-2 для автоматических выключателей постоянного тока.
• Класс перенапряжения IV - предназначен для установки на входе распределительных сетей, где возможны самые серьезные переходные процессы.
• Степень загрязнения 2 - допустимо наличие неметаллической пыли и слабой конденсации в помещении.
• Произведен на заводе КЭAZ в соответствии с сертифицированной системой качества ISO 9001.
• Добавлен в Реестр радиоэлектронной продукции РФ (код РЭ-2499/20).

Преимущества

• Высокая отключающая способность (6 кА) при постоянном токе - выше, чем у многих аналогичных решений.
• Работает при экстремальных температурах - подходит для открытых площадок и неотапливаемых помещениях.
• Функция отключения нейтрали гарантирует полное отключение цепи - важнее всего для DC-систем.
• Конструкция с двумя полюсами минимизирует риск возникновения опасных потенциалов после отключения.
• Поддержка дополнительных контактов - легко интегрируется в системы SCADA и сигнализации.

Ограничения применения

• Не для переменного тока (AC) - использование на AC вызывает отказ или выход из строя.
• IP20 не обеспечивает защиту от влаги - нельзя устанавливать вне герметичных щитов или на улице.
• Характеристика “B” менее подходяща для двигателей и насосов - там лучше выбрать “C” или “D”.
• Не рекомендован для частых операций включения/выключения - предназначен для защиты, а не для регулярного коммутирования.
• При использовании в параллельных цепях с несколькими источниками DC необходимо согласование времени срабатывания всех защитных устройств.

Примеры использования

• Щитовая система солнечной электростанции 24–48 В DC - защита массива фотоэлементов от перегрузки.
• Централизованная система зарядки электрокаров - отключение при пробое в кабеле или аккумуляторе.
• Железнодорожный щит управления освещением и сигнализацией - работа при низких зимних температурах (-40C).
• UPS-блоки с литий-ионными батареями - обеспечение целостности цепи при внутреннем КЗ.

Практические советы

• Перед установкой проверьте соответствие напряжения вашей сети - BM63-2B20-DC-УХЛ3 работает только до 230 В DC.
• Если планируете использовать дополнительные контакты - выбирайте модель с готовыми местами под них, чтобы не менять весь автомат.
• При сборке щита оставляйте минимальный интервал 10 мм между этим автоматом и другими устройствами - это снижает риск термического влияния.
• Не используйте этот автомат вместо рубильника - он не предназначен для частого ручного включения/отключения.
• Для обслуживания - всегда отключайте питание всей цепи, поскольку даже при выключенном положении один контакт может находиться под напряжением.
