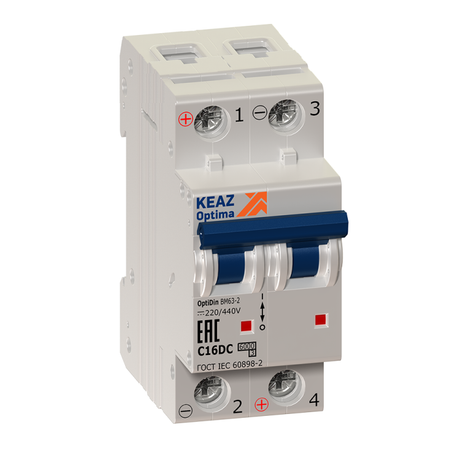

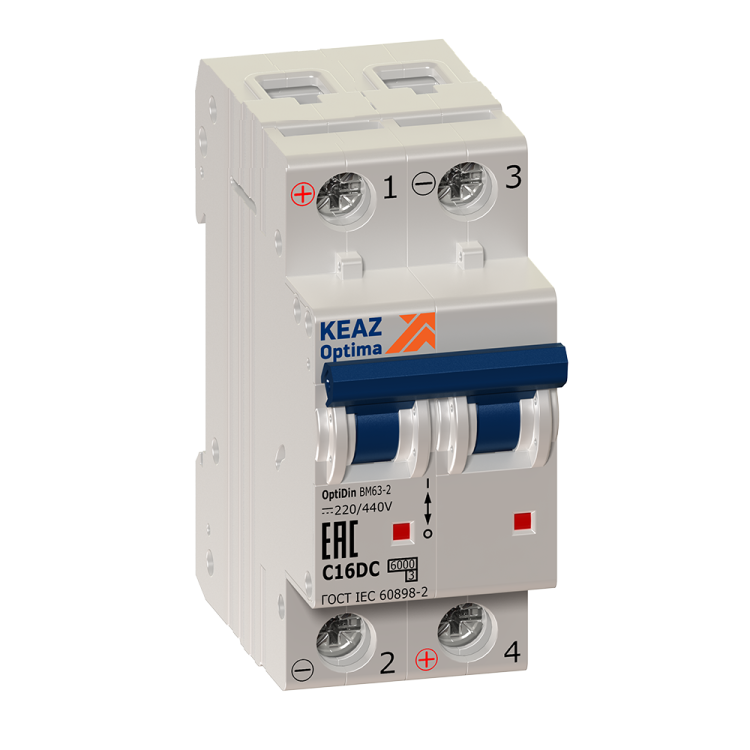

Выключатель автоматический двухполюсный OptiDin BM63-2K20-DC-УХЛ3 (Новый) | 261251 КЭАЗ

Автоматический выключатель модульный двухполюсный 20А K 6кА DC BM63-2K20-DC-УХЛ3 предназначен для защиты цепей постоянного тока от перегрузок и коротких замыканий. Этот аппарат от КЭАЗ, входящий в серию OptiDin, рассчитан на работу в экстремальных условиях - от -60C до +60C - и подходит для установки в системах с высокой надежностью, таких как энергоустановки, железнодорожные системы и промышленные объекты.

Назначение и область применения

Автоматический выключатель модульный двухполюсный 20А K 6кА DC BM63-2K20-DC-УХЛ3 защищает электрические цепи постоянного тока (DC) от сверхтоков - как длительных перегрузок, так и внезапных коротких замыканий. Отличается повышенной отключающей способностью (6 кА) при постоянном токе, что делает его подходящим для сложных условий, где обычные автоматы переменного тока не работают эффективно.

• Подходит для систем с источниками постоянного тока: солнечные электростанции, аккумуляторные батареи, тяговые сети, зарядные станции, промышленные преобразователи.
• Используется в оборудовании, работающем в суровых климатических зонах - на Урале, в Сибири, на Арктическом шelfe.
• Не применяется в сетях переменного тока (AC) - только для DC!

Технические характеристики

• Номинальный ток: 20 А - максимальный рабочий ток, который устройство может проводить постоянно без срабатывания.
• Тип тока: Только постоянный (DC) - не совместим с сетями 220–380 В AC.
• Номинальное напряжение: 230 В - максимальное безопасное напряжение для работы; изоляция также рассчитана на этот уровень.
• Количество полюсов: 2 - одновременно отключаются фаза и ноль, обеспечивая полную изоляцию цепи.
• Отключающая способность: 6 кА - способность безопасно прервать ток короткого замыкания до 6000 А.
• Характеристика срабатывания: K - умеренная чувствительность к пиковым нагрузкам, идеальна для оборудования с высокими пусковыми токами (например, двигателей, насосов).
• Тип расцепителей: Электромагнитный (для КЗ) и тепловой (для перегрузок) - двойная защита.
• Степень защиты IP20: Защита от прикосновений к токоведущим частям и от предметов больше 12,5 мм - подходит для внутренней установки в щитах.
• Максимальное сечение кабеля: 25 мм2 - можно подключать медные жилы до этого размера.
• Рабочая температура: от -60 C до +60 C - работает даже в холодильных камерах и на открытых площадках летом.
• Климатическое исполнение: УХЛ3 - предназначено для умеренного и холодного климата с возможными колебаниями влажности.
• Ширина: 2 модуля - занимает два места на DIN-рейке (стандарт 17,5 мм на модуль).
• Глубина монтажа: 75 мм - требует достаточного свободного пространства внутри щита.
• Класс токоограничения: 3 - быстрое ограничение тока при КЗ, снижающее термические повреждения.
• Номинальное импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения, таким как удары молнии или коммутационные помехи.
• Отключение нейтрали: Да - нулевой провод тоже размыкается, исключая опасность потенциала на корпусе.

Совместимость и монтаж

Автоматический выключатель модульный двухполюсный 20А K 6кА DC BM63-2K20-DC-УХЛ3 монтируется на стандартную DIN-рейку типа TS35. Для правильной установки важно соблюдать следующие условия:

• Фиксируется механически - просто защелкивается на рейке, не требует болтов.
• Обеспечьте доступ к контактным зажимам - они расположены спереди, удобны для обслуживания.
• При подключении используйте клеммы с усилием 1,5 Нм - переусиливать нельзя, чтобы не повредить пластик.
• Настройка и тестирование выполняются только после полного монтажа и проверки целостности изоляции.
• Допускается установка дополнительных контактов (NO/NC) - есть возможность подключения сигнализации или удалённого управления.

Безопасность и стандарты

• Соответствует требованиям МЭК 60947-2 и ГОСТ Р 50030.2 - международные нормы для .
• Произведён на заводе КЭAZ, соответствующем ISO 9001 - гарантия качества сборки.
• Код в реестре РЭ-2499/20 - официально допущен к применению в РФ в составе радиоэлектронной продукции.
• Категория перенапряжения IV - используется там, где возможны значительные переходные процессы (например, рядом с силовыми преобразователями).
• Степень загрязнения 2 - рассчитан на использование в помещениях со средним уровнем запыления (не для сырых или химически активных сред).

Преимущества

• Высокая отключающая способность (6 кА) при постоянном токе - редкая функция среди аналогичных изделий.
• Работает при крайне низких температурах (-60 C) - единственный вариант для арктических проектов.
• Отключение нейтрали - повышает безопасность при ремонтах и авариях.
• Класс токоограничения 3 - минимизирует риск возгорания и повреждения кабелей при КЗ.
• Поддерживает дополнительные контакты - позволяет интегрировать в системы контроля и автоматизации.

Ограничения применения

• Не переменному току (AC) - попытка использовать в бытовой сети 220 В вызовет отказ или выход из строя.
• IP20 - не защищен от воды, пыли и брызг - нельзя устанавливать вне закрытых щитов или во влажных помещениях без дополнительной защиты.
• Не рекомендован для частых операций включения/выключения - предназначен для защиты, а не для регулярного коммутирования.
• Требует точного подбора сечения кабеля - более тонкий провод может нагреваться, более толстый - плохо фиксироваться в клемме.
• Не имеет встроенного дифференциального тока - для защиты от утечек нужен отдельный УЗО.

Примеры использования

• Солнечные электростанции - защита массива фотоэлементов и контроллеров заряда.
• Железнодорожные системы - питание освещения, сигналов, систем связи на платформах.
• Промышленные UPS - обеспечение бесперебойного питания серверов и станций управления.
• Энергоблоки на базе литий-ионных аккумуляторов - защита от перегрузки при большой емкости.
• Теплицы и зимние хозяйства - управление обогревом и вентиляцией в условиях северного климата.

Практические советы

• Перед установкой проверьте соответствие напряжения вашей цепи - 230 В DC, а не AC! Превышение недопустимо.
• Выбирайте кабель сечением 1,5…25 мм2 - оптимально 4–10 мм2 для типового промышленного применения.
• При использовании в холоде - перед первым включением дайте аппарату прогреться до комнатной температуры, особенно если хранился ниже -40 C.
• Для систем с несколькими автоматами - группируйте устройства одного класса (например, все K-характеристики) для согласования времени срабатывания.
• Проверяйте наличие дополнительных контактов при заказе - некоторые модели поставляются без них, хотя поддерживают их установку.
• Не забудьте про маркировку - указывайте на щите “DC” и номинал, чтобы другие специалисты не путали с AC-устройствами.
