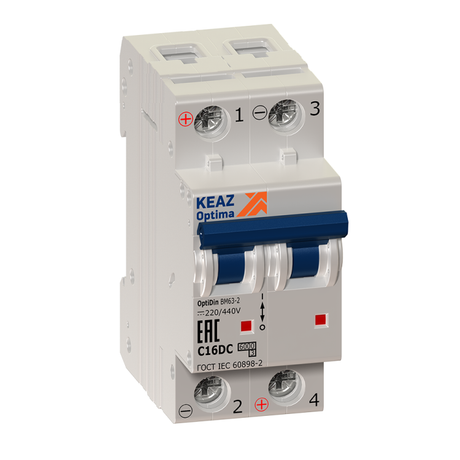

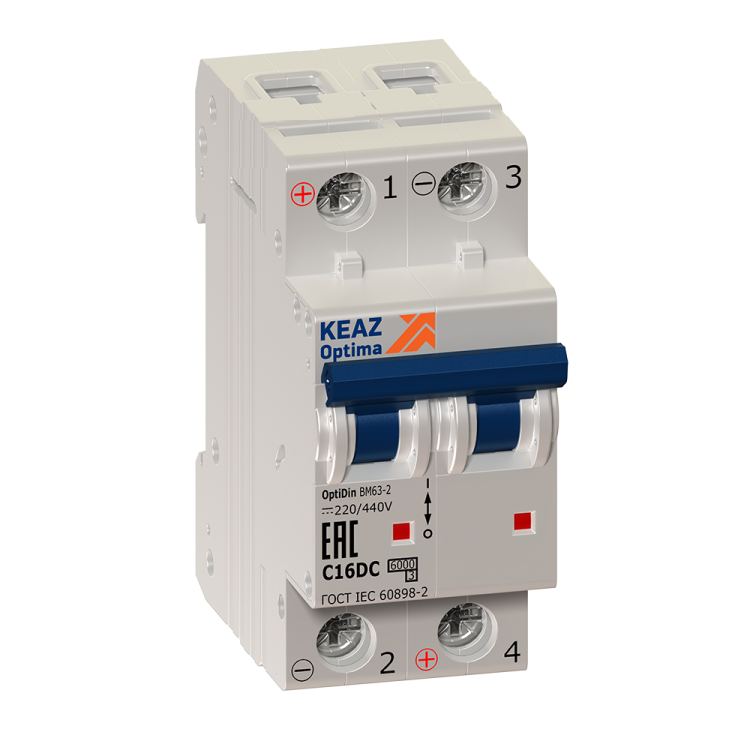

Выключатель автоматический двухполюсный OptiDin BM63-2B16-DC-УХЛ3 (Новый) | 261219 КЭАЗ

Автоматический выключатель модульный двухполюсный 16А B 6кА DC BM63-2B16-DC-УХЛ3 от КЭАЗ предназначен для защиты цепей постоянного тока от перегрузок и коротких замыканий. Этот аппарат из серии OptiDin подходит для установки в щитах управления промышленным оборудованием, солнечными электростанциями и системами постоянного тока до 230 В.

Назначение и область применения

Автоматический выключатель модульный двухполюсный 16А B 6кА DC BM63-2B16-DC-УХЛ3 защищает электрические цепи постоянного тока (DC) от сверхтоков — перегрузок и коротких замыканий. Отличается высокой отключающей способностью 6 кА при постоянном токе, что делает его подходящим для сложных условий, где обычные автоматы переменного тока не работают.

Основные области применения: солнечные фотovoltaические системы, энергоустановки на базе аккумуляторов, промышленные контроллеры, тяговые сети, системы питания постоянного тока в железнодорожной и судостроительной отраслях.

Технические характеристики

• Номинальный ток: 16 А — максимальный длительно допустимый ток без срабатывания
• Тип тока: постоянный (DC), 230 В — работает исключительно в цепях постоянного тока
• Количество полюсов: 2 — одновременно отключаются фаза и нейтраль
• Отключающая способность: 6 кА — способен безопасно прервать ток короткого замыкания до 6000 А
• Характеристика срабатывания: B — чувствителен к умеренным перегрузкам, подходит для нагрузок с плавным пуском (например, LED-драйверы, малые преобразователи)
• Номинальное напряжение изоляции: 230 В — гарантирует надёжную изоляцию при рабочих напряжениях до этого значения
• Тип расцепителя: электромагнитный + тепловой — двойная защита: быстрое отключение при КЗ и медленное при перегрузках
• Степень защиты: IP20 — защищён от прикосновений к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытых щитов
• Класс токоограничения: 3 — обеспечивает снижение тока КЗ до уровня ниже 10 кА, повышает безопасность оборудования
• Отключение нейтрали: да — нейтральный проводник также размыкается, что важно для безопасности в DC-системах
• Максимальное сечение кабеля: 25 мм² — позволяет подключить мощные кабели без переходников
• Ширина по модулю: 2 М — занимает два стандартных модуля на DIN-рейке
• Глубина монтажа: 75 мм — требуется свободное пространство за щитом
• Рабочая температура: от –60 °C до +60 °C — подходит для экстремальных климатических зон
• Климатическое исполнение: УХЛ3 — рассчитан на работу в условиях умеренного и холодного климата, в том числе с повышенной влажностью
• Номинальное импульсное напряжение: 4 кВ — выдерживает кратковременные скачки напряжения, например, от грозовых разрядов
• Частота: 50 Гц — указана для совместимости с сетями, хотя сам аппарат работает только с постоянным током
• Наличие дополнительных контактов: да — есть возможность подключения сигнализирующих или блокировочных контактов (не в комплекте)

Совместимость и монтаж

Автоматический выключатель модульный двухполюсный 16А B 6кА DC BM63-2B16-DC-УХЛ3 монтируется на стандартную DIN-рейку типа TS35. Ширина 2 модуля соответствует типичному шагу в 17,5 мм, поэтому легко размещается рядом с другими устройствами. Для подключения используйте кабели сечением до 25 мм² — зажимы рассчитаны на плотное соединение без опрессовки.

Обратите внимание: этот аппарат нельзя использовать в цепях переменного тока. Он специально адаптирован для DC — внутренняя конструкция расцепителей и дугогашения отличается от AC-аналогов. Подключение выполняйте согласно маркировке на корпусе: L+ и L–.

Безопасность и стандарты

Автоматический выключатель BM63-2B16-DC-УХЛ3 соответствует требованиям международного стандарта IEC 60947-2 для аппаратов низкого напряжения. Класс токоограничения 3 и номинальное импульсное напряжение 4 кВ обеспечивают соответствие категории перенапряжения IV — то есть он устойчив к высоким переходным процессам, характерным для промышленных DC-сетей.

Климатическое исполнение УХЛ3 подтверждает соответствие ГОСТ 15150. Наличие кода в реестре РЭ-2499/20 позволяет применять его в государственных и оборонных объектах.

Преимущества

• Высокая отключающая способность 6 кА при постоянном токе — редкая характеристика среди аналогов
• Отключение нейтрали повышает безопасность при обслуживании и ремонте
• Работает в широком диапазоне температур — от –60 °C до +60 °C, что актуально для Arctic-проектов и открытых щитовых
• Поддержка дополнительных контактов — можно интегрировать в системы контроля состояния
• Произведён на КЭАЗ — проверенная технология, сертифицированная продукция для промышленного рынка

Ограничения применения

• Не применяется в цепях переменного тока — даже при 230 В AC сработает некорректно или выйдет из строя
• IP20 не допускает установку вне герметичных щитов — риск попадания пыли, влаги, насекомых
• Не рекомендуется для нагрузок с очень высокими пиками тока (например, стартеры двигателей) — лучше выбрать характеристику C или D
• Требуется минимум 75 мм глубины за рейкой — не подходит для компактных щитов с ограниченным пространством

Примеры использования

• Защита массива солнечных панелей в автономной ЭС — от перегрузок при затенении и КЗ в кабеле
• Щит управления батарейным хранилищем 24–48 В DC — отключение при пробое аккумулятора
• Цепи освещения постоянного тока на промышленных участках — например, LED-фонари на конвейере
• Системы питания резервных серверов на UPS с DC-выходом
• Железнодорожные системы управления сигналами и связью

Практические советы

• Перед монтажом проверьте полярность: L+ и L– должны быть правильно подключены — неверное подключение может вызвать отказ расцепителя
• При использовании в холодных условиях (ниже –20 °C) перед первым включением дайте аппарату прогреться до комнатной температуры
• Для подключения кабелей >16 мм² используйте наконечники — это повысит контакт и долговечность
• Если нужна сигнализация срабатывания — выбирайте модель с дополнительными контактами и подключите её через реле или PLC
• Не путайте с AC-аналогами: BM63-2B16-AC имеет другие параметры и не взаимозаменяем
• Проверяйте наличие сертификатов и кода РЭ-2499/20 при закупке для госзаказов
