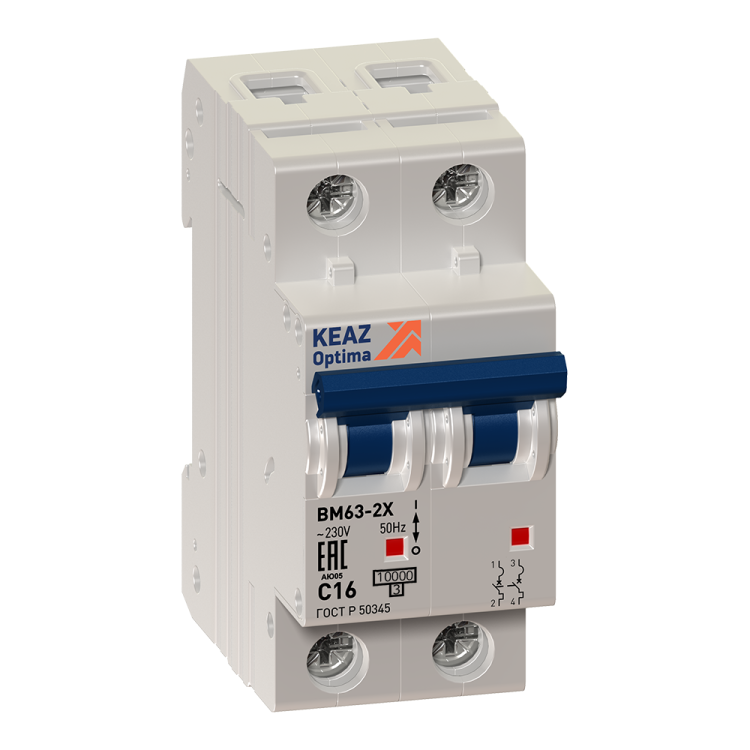

Выключатель автоматический двухполюсный OptiDin BM63-2NK20-УХЛ3 (Новый) | 260713 КЭАЗ

Автоматический выключатель модульный 2 полюса 20 А K 6 кА AC тип УХЛ3 от КЭАЗ - надёжное устройство для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки на DIN-рейку в щитах промышленного, коммерческого и жилого оборудования. Артикул 260713 входит в серию OptiDin.

Назначение и область применения

Автоматический выключатель модульный 2 полюса 20 А K 6 кА AC тип УХЛ3 предназначен для защиты электрических цепей переменного тока от перегрузок и токов короткого замыкания. Обеспечивает безопасное включение и отключение нагрузки в штатном режиме. Применяется в распределительных щитах промышленных объектов, офисных зданий, коттеджей, систем автоматизации и управляемых технологических линий.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Номинальное напряжение: 230 В - работает в сетях с напряжением до 230 В переменного тока.
• Количество полюсов: 2 - защищает два фазных провода одновременно; нейтральный проводник проходит через контактную группу без отключения.
• Номинальная отключающая способность: 6 кА - способен безопасно отключить ток короткого замыкания до 6000 А.
• Характеристика срабатывания: K - специальная кривая срабатывания, подходящая для цепей с высокими пусковыми токами (например, двигатели, трансформаторы).
• Тип расцепителя: электромагнитный + тепловой - обеспечивает защиту как от кратковременных перегрузок (тепловой), так и от внезапных КЗ (магнитный).
• Класс токоограничения: 3 - быстродействующий выключатель, снижающий энергию КЗ, что уменьшает повреждения оборудования.
• Максимальное сечение кабеля: 25 мм2 - позволяет подключать медные провода до этого сечения.
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям и от предметов более 12 мм, но не герметичен.
• Климатическое исполнение: УХЛ3 - рассчитан на работу в условиях умеренного и холодного климата, в закрытых помещениях с возможными колебаниями температуры и влажности.
• Рабочая температура: от -60 C до +60 C - широкий диапазон, допускает установку в неотапливаемых помещениях.
• Частота: 50 Гц - совместим с сетями стандарта Европы и России.
• Номинальное импульсное напряжение: 4 кВ - выдерживает кратковременные скачки напряжения, такие как грозовые импульсы.
• Категория перенапряжения: IV - предназначен для установки на входе в здание, где возможны самые высокие переходные процессы.
• Степень загрязнения: 2 - рассчитан на использование в помещениях со слабой запылённостью (обычные жилые и офисные условия).
• Модульная ширина: 2M - занимает два модуля на DIN-рейке (стандарт 17,5 мм на модуль).
• Глубина монтажа: 75 мм - требует свободного места в щите для правильной установки.
• Способ монтажа: на DIN-рейку - стандартный способ для всех модульных аппаратов.
• Наличие дополнительных контактов: да - можно подключить вспомогательные контакты (НО/ЗО) для сигнализации состояния.
• Возможна дополнительная комплектация: да - поддерживаются аксессуары (блокировки, расцепители, дугогасительные камеры).

Совместимость и монтаж

Автоматический выключатель модульный 2 полюса 20 А K 6 кА AC тип УХЛ3 совместим с любыми DIN-рейками типа TS35/7,5 и TS35/15. Для монтажа требуется минимум 75 мм глубины в щите. Подключение проводов - винтовые зажимы, допускают сечение от 0,5 до 25 мм2. Нейтральный проводник не отключается - он проходит через устройство, поэтому важно соблюдать полярность при подключении. Дополнительные контакты подключаются после установки устройства, согласно схеме в документации КЭАЗ.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345-2010 и IEC 60898-1. Категория перенапряжения IV и класс токоограничения 3 обеспечивают повышенную безопасность при аварийных ситуациях. Сертифицирован в реестре радиоэлектронной продукции (код РЭ-2499/20). Исполнение УХЛ3 гарантирует работоспособность в условиях, близких к суровому климату, при условии отсутствия прямого воздействия осадков и конденсата.

Преимущества

• Высокая отключающая способность (6 кА) - подходит даже для мощных распределительных щитов.
• Характеристика K - идеально для цепей с высокими пусковыми токами: насосы, компрессоры, светильники с ЭПРА.
• Широкий температурный диапазон (-60…+60 C) - позволяет использовать в неотапливаемых помещениях, на производстве, в подъездах.
• Поддержка дополнительных контактов - удобно для интеграции в системы контроля и автоматизации.
• Серия OptiDin - проверенная линейка КЭАЗ с единым дизайном и совместимостью с другими элементами щита.

Ограничения применения

• Не предназначен для работы во внешних условиях - степень защиты IP20 исключает установку на улице или в сырых местах без корпуса.
• Не подходит для цепей постоянного тока - только переменный ток 50 Гц.
• Не рекомендуется для защиты светодиодных лент и маломощной электроники - характеристика K слишком “мягкая” для таких нагрузок.
• Требуется точное соответствие сечения кабеля - превышение 25 мм2 недопустимо, риск нагрева и выхода из строя.
• Не имеет функции дифференциальной защиты - для защиты от утечек тока нужен отдельный УЗО.

Примеры использования

• Защита группы розеток в квартире или коттедже с мощными приборами (стиральные машины, духовые шкафы).
• Щитовая на производстве - питание двигателей насосов, вентиляторов, конвейеров с высоким пусковым током.
• Распределительный щит торгового центра - защита освещения с ЭПРА и HVAC-систем.
• Системы автоматизации - в составе контроллеров с использованием дополнительных контактов для передачи сигнала “включен/выключен”.

Практические советы

• Выбирая этот автомат, убедитесь, что ваша сеть действительно требует характеристики K - для обычных розеток чаще используют C-характеристику.
• При монтаже используйте клеммы с усилием, указанном в инструкции КЭАЗ - переобжатие повредит провод, недожатие вызовет нагрев.
• Если планируете подключать дополнительные контакты - заранее выберите модель с нужным набором (НО/ЗО) и учтите место в щите.
• Для помещений с высокой влажностью (бани, подвалы) обязательно поместите выключатель внутрь герметичного корпуса - IP20 не защищает от влаги.
• Проверьте совместимость с другими аппаратами в щите - все устройства серии OptiDin имеют одинаковый шаг и форму, что упрощает сборку.
