Выключатель автоматический двухполюсный OptiDin BM63-2K5-DC-УХЛ3 (Новый) | 261259 КЭАЗ

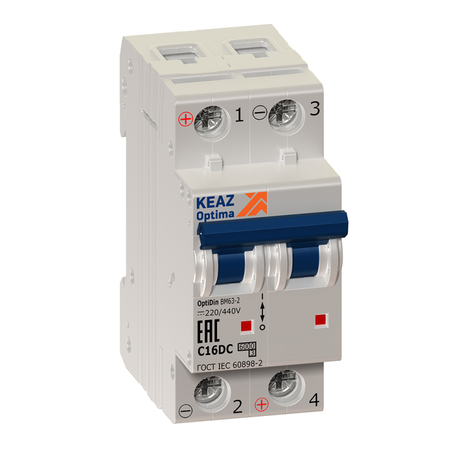

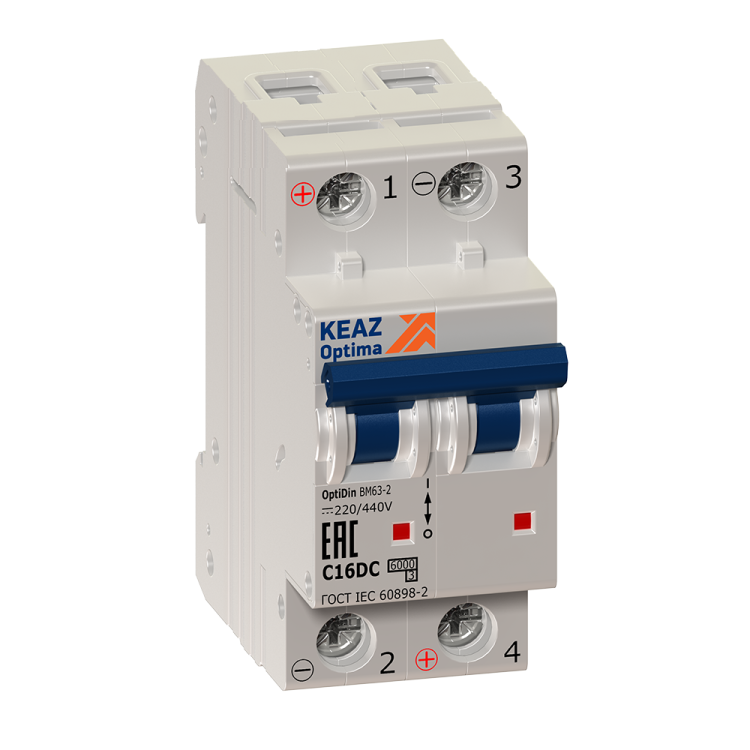

Автоматический выключатель модульный двухполюсный 5А 6кА DC УХЛ3 BM63-2K5-DC-УХЛ3 от КЭАЗ предназначен для защиты цепей постоянного тока от перегрузок и коротких замыканий. Подходит для установки в щитах управления промышленным оборудованием, солнечными энергоустановками и системами автономного питания.

Назначение и область применения

BM63-2K5-DC-УХЛ3 используется для защиты электрических цепей постоянного тока (DC) с номинальным током до 5 А. Применяется там, где требуется надёжная защита от сверхтоков - особенно в системах с источниками постоянного тока: солнечных батареях, аккумуляторных установках, контроллерах зарядки, приводах постоянного тока, промышленной автоматике и транспорте.

Технические характеристики

• Номинальный ток: 5 А - максимальный длительно допустимый ток без срабатывания.
• Тип тока: постоянный (DC) - специально адаптирован для работы с источниками постоянного тока, отличается от аналогов переменного тока.
• Отключающая способность: 6 кА - способен безопасно отключить ток короткого замыкания до 6 тысяч ампер.
• Количество полюсов: 2 - одновременно размыкаются оба проводника (+ и −), исключает риск сохранения потенциала на одном выводе.
• Характеристика срабатывания: K - быстрое срабатывание при высоких токах короткого замыкания, медленнее, чем B/C, лучше подходит для нагрузок с высокими пусковыми токами (например, двигатели постоянного тока).
• Тип расцепителей: электромагнитный + тепловой - обеспечивает двойную защиту: от кратковременных скачков и долговременной перегрузки.
• Класс токоограничения: 3 - минимальное время срабатывания при КЗ, снижает энергию пробоя и повреждений оборудования.
• Номинальное напряжение: 230 В DC - рабочее напряжение цепи; изоляция рассчитана на то же значение.
• Степень защиты IP20: защита от доступа пальцев и предметов >12,5 мм, но не от воды и пыли - требует установки внутри закрытых щитов.
• Климатическое исполнение УХЛ3: работает при температуре от –60 C до +60 C, устойчив к колебаниям влажности и запылённости в помещениях с нормальным микроклиматом.
• Ширина по модулю: 2M - занимает два стандартных места на DIN-рейке.
• Максимальное сечение кабеля: 25 мм2 - позволяет использовать мощные силовые провода.
• Глубина монтажа: 75 мм - необходимое свободное пространство за щитком для правильной установки.
• Отключение нейтрали: да - нулевой провод также разрывается при отключении, что важно для безопасности в некоторых DC-системах.
• Номинальное импульсное напряжение: 4 кВ - выдерживает кратковременные выбросы напряжения (например, от переключений или молний).
• Категория перенапряжения IV: применяется в местах наибольшего риска переходных процессов - входные точки распределительных устройств.
• Степень загрязнения 2: допустима временная проводящая пыль, но не оседание жидкостей - соответствует условиям типичных помещений.
• Способ монтажа: на DIN-рейку - совместим со всеми стандартными щитами.
• Дополнительные контакты: есть возможность установки вспомогательных контактных модулей (блокировочные, сигнализирующие).
• Исполнение: стационарное - не предназначен для частого перемещения или портативного использования.

Совместимость и монтаж

BM63-2K5-DC-УХЛ3 совместим с DIN-рейками типа TS35/7,5 и TS35/15. Для монтажа достаточно вставить корпус в рейку и зафиксировать зажимом. Обязательно соблюдайте полярность при подключении: "+" и "-" должны соответствовать маркировке на аппарате. Отключение нейтрали делает его подходящим для систем, где ноль является активным проводником (например, в некоторых PV-инверторах). Подключаемые кабели - до 25 мм2, рекомендовано использование наконечников для многожильных жил. Автомат можно дополнительно оснастить контактными модулями (NO/NC) через защёлки - они позволяют передавать сигнал состояния в системы контроля.

Безопасность и стандарты

Выполнено в соответствии с требованиями IEC 60947-2 и ГОСТ Р 50030.2. Сертифицирован в Реестре радиоэлектронной продукции (код РЭ-2499/20). Номинальное импульсное напряжение 4 кВ и категория перенапряжения IV обеспечивают соответствие требованиям к защите от коммутационных и внешних перенапряжений. Класс токоограничения 3 минимизирует термическую и механическую нагрузку на оборудование при КЗ.

Преимущества

• Специально создан для цепей постоянного тока - обычные AC-выключатели не работают эффективно при DC.
• Высокая отключающая способность (6 кА) - гарантирует безопасность даже при крупных аварийных режимах.
• Характеристика K - оптимальна для нагрузок с высокими пусковыми токами, таких как двигатели и преобразователи.
• Поддержка отключения нейтрали - важна для целостности защиты в сложных DC-сетях.
• Работа в широком диапазоне температур - подходит для холодных складов, открытых площадок и суровых условий.
• Система защёлок для аксессуаров - легко расширяемая функциональность без доработки щита.

Ограничения применения

• Не переменного тока (AC) - применение в сетях 220–380 В AC вызывает некорректную работу и опасность возгорания.
• IP20 - нельзя устанавливать во влажных, пыльных или наружных условиях без герметичного кожуха.
• Не предназначен для частого ручного включения/отключения - предназначен для защиты, а не для оперативного управления.
• Максимальный ток 5 А - не подходит для мощных потребителей (>1 кВт при 230 В DC); для больших нагрузок нужны модели с более высоким номиналом.
• Требуется точное соблюдение полярности - неверное подключение может привести к отказу расцепления.

Примеры использования

• Защита солнечных панелей в малых фотоэлектрических системах (до 1,15 кВт при 230 В DC).
• Щиты управления электродвигателями постоянного тока (промышленные насосы, конвейеры).
• Аккумуляторные банки в UPS, электромобилях, судовых системах.
• Цифровые устройства связи и серверные комнаты с питанием от DC-батарей.
• Железнодорожные системы, троллейбусы, метрополитены - где используется DC-распределение.

Практические советы

• Выбирая между B, C и K - для DC-систем с двигателем или инвертором всегда предпочитайте K, чтобы избежать ложных срабатываний при пуске.
• Перед установкой проверьте, что все провода имеют достаточное сечение и правильно затянуты - плохой контакт увеличивает нагрев и риск выхода из строя.
• Если нужна сигнализация состояния ("включен"/"отключен"), используйте дополнительные контакты - они легко фиксируются на лицевой стороне автомата.
• Для систем с несколькими последовательно включёнными автоматами - убедитесь, что координация по времени и току соблюдена, чтобы не было “ложного” отключения верхнего аппарата.
• Проверяйте сертификаты и наличие кода РЭ-2499/20 при заказе - это обязательное требование для использования в РФ в промышленных объектах.
