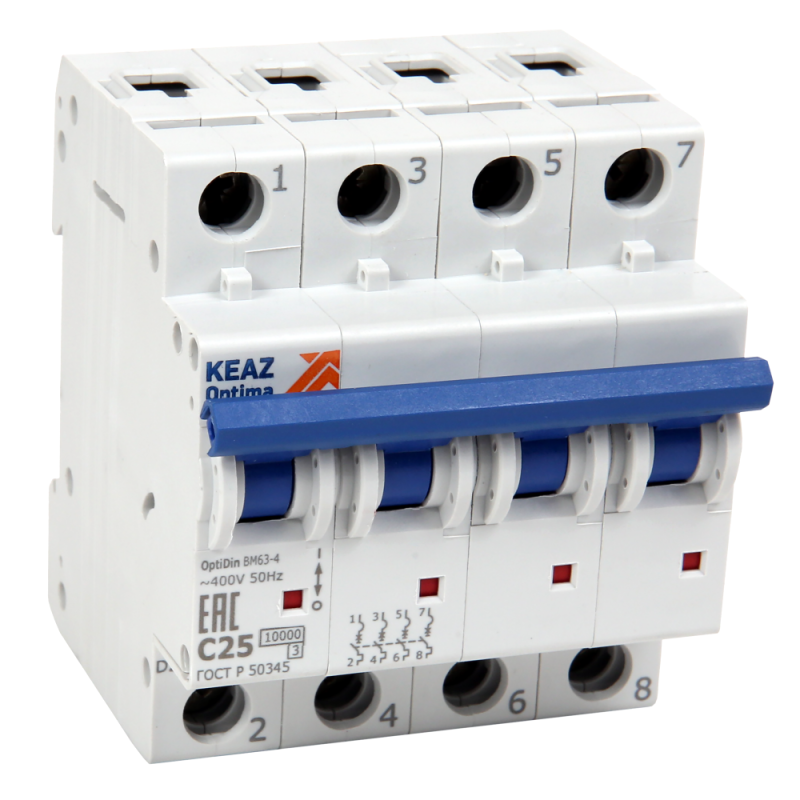

Выключатель автоматический четырехполюсный 63А C 10кА AC OptiDin BM63-4C63-10-УХЛ3 - 260224 КЭАЗ

Автоматический выключатель модульный четырехполюсный 63А C 10кА AC BM63-4C63-10-УХЛ3 от КЭАЗ предназначен для защиты электрических цепей от перегрузок и коротких замыканий в трехфазных сетях с нейтралью. Этот аппарат, входящий в серию OptiDin, подходит для установки в распределительных щитах промышленных объектов, жилых зданий и объектов инфраструктуры.

Назначение и область применения

Автоматический выключатель модульный четырехполюсный 63А C 10кА AC BM63-4C63-10-УХЛ3 защищает четырехпроводные сети переменного тока 380/220 В. Он отключает питание при превышении допустимой нагрузки (тепловой расцепитель) или при аварийном токе короткого замыкания (электромагнитный расцепитель). Применяется в системах питания станков, конвейеров, групп освещения, HVAC-оборудования и других мощных потребителей, где требуется одновременное отключение всех фаз и нейтрали.

Технические характеристики

• Номинальный ток: 63 А — максимальный постоянный ток, который выключатель может длительно пропускать без срабатывания;
• Номинальное напряжение: 400 В — рабочее напряжение сети, для которой рассчитан аппарат;
• Количество полюсов: 4 — все четыре полюса (три фазы + нейтраль) коммутируются одновременно;
• Номинальная отключающая способность: 10 кА — способность безопасно прервать ток короткого замыкания до 10 000 А;
• Характеристика срабатывания: C — срабатывает при токе 5–10 кратном от номинала, подходит для нагрузок с умеренным пуском (например, двигатели, люминесцентные светильники);
• Степень защиты: IP20 — защита от доступа пальцев и твердых предметов, не предназначена для работы во влажной среде;
• Максимальное сечение кабеля: 25 мм² — можно подключить медные провода до этого сечения;
• Номинальное импульсное напряжение: 4 кВ — выдерживает кратковременные скачки напряжения до 4000 В;
• Класс токоограничения: 3 — обеспечивает быстрое ограничение тока при КЗ, снижая термическую и механическую нагрузку на оборудование;
• Климатическое исполнение: УХЛ3 — работает при температуре от –60 °C до +60 °C, подходит для холодных и жарких регионов России;
• Частота: 50 Гц — оптимизирован для сетей с частотой 50 Гц, используемых в странах СНГ;
• Ширина по модулю: 4 модуля — занимает 72 мм в ширину на DIN-рейке;
• Глубина монтажа: 75 мм — требует свободного места в щите для правильной установки;
• С коммутируемым нейтральным проводником: да — нейтраль также отключается при срабатывании, что повышает безопасность при обслуживании;
• Наличие дополнительных контактов: да — позволяет подключить сигнализацию или удалённое управление;
• Способ монтажа: на DIN-рейку — совместим со стандартными рейками 35 мм.

Совместимость и монтаж

Автоматический выключатель модульный четырехполюсный 63А C 10кА AC BM63-4C63-10-УХЛ3 устанавливается на стандартную DIN-рейку типа 35 мм. Для надёжного соединения используйте клеммы с моментом затяжки 1,8–2,2 Н·м. Подключаемые провода должны иметь сечение не более 25 мм² — большие сечения не войдут в клеммы. Обеспечьте достаточное пространство вокруг аппарата для теплоотвода, особенно при плотной компактной сборке щита. Монтаж возможен в вертикальном положении — горизонтальный не рекомендован производителем.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345-2010 и техническим условиям ТУ3421-040-05758109-2009. Соответствие классу токоограничения 3 и категории перенапряжения 4 гарантирует высокую степень безопасности при работе в условиях колебаний напряжения. IP20 обеспечивает базовую защиту от случайного прикосновения, но не защищает от влаги — не применяйте в сырых помещениях без корпуса степени защиты IP54 и выше.

Преимущества

• Коммутируемый нейтраль — повышает безопасность при ремонтах, исключая потенциальное наличие напряжения на нулевой шине;
• Высокая отключающая способность (10 кА) — подходит для мест с высокой токовой составляющей КЗ, таких как промышленные объекты;
• Работа при экстремальных температурах (–60…+60 °C) — надёжно функционирует в суровых климатических условиях;
• Поддержка дополнительных контактов — позволяет интегрировать устройство в системы управления и сигнализации;
• Серия OptiDin — проверенная конструкция от КЭАЗ с гарантированной долговечностью и совместимостью с другими элементами серии.

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, запылённости или агрессивной среды — IP20 недостаточно для открытых площадок или цехов с брызгами воды;
• Не используется в сетях постоянного тока — только для переменного тока 50 Гц;
• Не подходит для нагрузок с очень высокими пусковыми токами (например, крупные насосы или компрессоры с частотным преобразователем) — для них лучше выбрать характеристику D;
• Требуется минимум 75 мм глубины в щите — не подходит для узких или уже собранных шкафов;
• Не имеет встроенной дугогашущей камеры для внешней установки — обязательно использовать в закрытом щите.

Примеры использования

• Защита трёхфазного станка с двигателем 45 кВт и нейтральной точкой;
• Распределительный щит многоэтажного дома с групповым отключением всех фаз и нуля при аварии;
• Щитовая на производстве с конвейерной линией, где важно полностью отключить питание для безопасности персонала;
• Объекты с холодным климатом (Сибирь, Дальний Восток) благодаря исполнению УХЛ3.

Практические советы

• Выбирая между характеристиками B, C и D — для типичных промышленных нагрузок (двигатели, освещение) C — оптимальный вариант; для сварочных аппаратов или компрессоров выбирайте D;
• Проверяйте соответствие сечения кабеля 25 мм² — использование большего сечения может привести к плохому контакту и нагреву;
• При использовании дополнительных контактов (NO/NC) — убедитесь, что они правильно подключены к контроллеру или сигнализации, чтобы избежать ложных срабатываний;
• При установке нескольких автоматов рядом — оставляйте воздушный зазор хотя бы 5 мм между ними для лучшего охлаждения;
• При замене старого автомата — сравнивайте не только ток и полюсы, но и глубину монтажа и тип клемм — модели от КЭАЗ часто имеют отличия от конкурентов.
