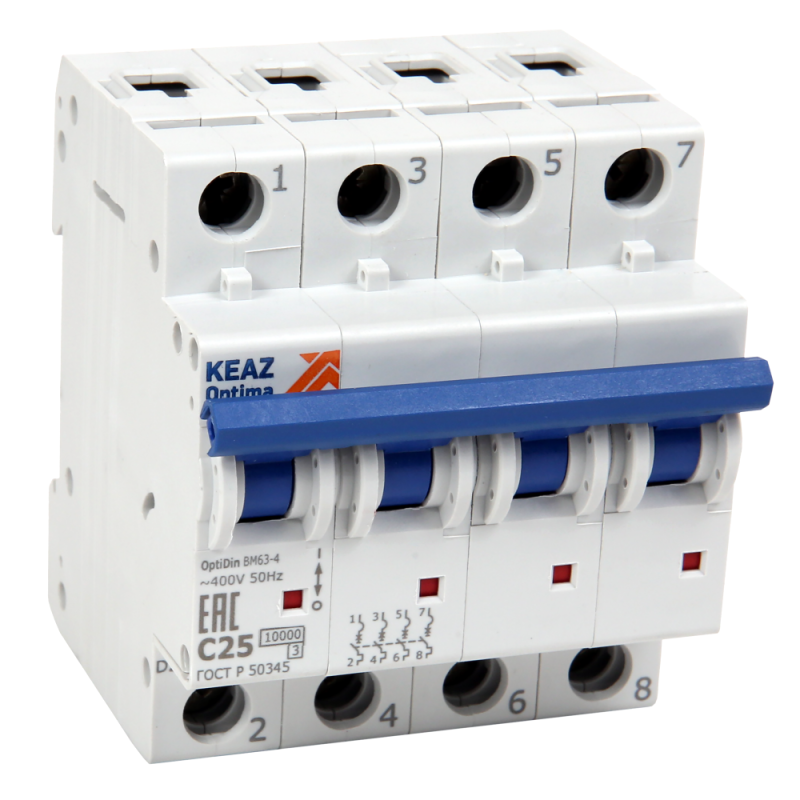

Выключатель автоматический модульный 4п C 16А 10кА OptiDin BM63-4C16-10-УХЛ3 КЭАЗ 262855

Автоматический выключатель модульный четырехполюсный 16А 10кА тип C AC УХЛ3 от КЭАЗ - надёжное устройство для защиты трёхфазных сетей с нейтралью от перегрузок и коротких замыканий. Подходит для установки в щитах промышленных объектов, торговых центров и частных домов. Артикул 262855 относится к серии OptiDin.

Назначение и область применения

Автоматический выключатель модульный четырехполюсный 16А 10кА тип C AC УХЛ3 защищает четырёхпроводные сети переменного тока 400 В: три фазы и ноль. Он отключает цепь при превышении тока выше 16 А (перегрузка) или при аварийном скачке до 10 кА (короткое замыкание). Характеристика «C» позволяет ему выдерживать кратковременные пусковые токи двигателей и освещения, что делает его подходящим для нагрузок с высокой начальной мощностью.

Устройство применяется в:

• промышленных распределительных щитах
• системах автоматизации оборудования
• коммерческих зданиях - офисах, магазинах, кафе
• частных домах с трёхфазным вводом и мощными потребителями (например, насосы, печи, компрессоры)

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который выключатель может проводить без отключения.
• Номинальное напряжение: 400 В переменного тока - работает в сетях 380–400 В, 50 Гц.
• Количество полюсов: 4 - все четыре провода (L1, L2, L3, N) отключаются одновременно; нейтральный проводник коммутируемый - значит, он тоже размыкается при срабатывании.
• Отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до 10 тысяч ампер.
• Характеристика срабатывания: C - срабатывает при токе 5–10 крат от номинала, оптимально для смешанных нагрузок (двигатели + освещение).
• Ширина: 4 модуля (72 мм) - занимает 4 места на DIN-рейке.
• Сечение проводов: 1–25 мм2 - подходит для медных жил любого распространённого сечения.
• Степень защиты IP30: защита от твердых предметов больше 2,5 мм, но не от воды - устанавливается внутри закрытых щитов.
• Рабочая температура: от –60 C до +60 C - допускает работу в холодных и жарких условиях, включая неотапливаемые помещения.
• Класс токоограничения: 3 - быстродействующий, снижает энергию КЗ, защищая оборудование.
• Импульсное напряжение: 4 кВ - выдерживает кратковременные скачки напряжения, например, от молний или переключений.
• Глубина монтажа: 75 мм - требует достаточного внутреннего пространства в щите.

Совместимость и монтаж

Автоматический выключатель модульный четырехполюсный 16А 10кА тип C AC УХЛ3 монтируется на стандартную DIN-рейку типа TS35. Для правильной установки важно соблюсти:

• зазор между устройствами - минимум 5 мм для теплоотвода;
• не использовать силовые кабели сечением менее 1 мм2 или более 25 мм2 - возможен перегрев или плохой контакт;
• при подключении нулевого провода - проверить, чтобы он был плотно затянут, так как он коммутируемый и проходит через механизм отключения.

Подключение выполняется сверху (вход) и снизу (выход) - совместим со всеми современными щитами. Совместим с другими изделиями серии OptiDin - можно формировать единые группы защиты.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ IEC 60947-2 и имеет класс перенапряжения IV - предназначен для установки на входе в помещение или в местах с высоким риском перенапряжений. Сертифицирован для работы в условиях загрязнения уровня 2 - то есть в помещениях с умеренной запылённостью, где не бывает токопроводящей пыли или конденсата.

Преимущества

• Коммутируемый нейтральный проводник обеспечивает полное отключение цепи - повышает безопасность при обслуживании.
• Высокая отключающая способность (10 кА) гарантирует надёжность даже при серьёзных авариях.
• Класс токоограничения 3 снижает тепловую и механическую нагрузку на кабели и оборудование после КЗ.
• Работает в широком диапазоне температур - подходит для суровых условий, включая зимние условия на открытых площадках.
• Серия OptiDin - стандартизированная система, обеспечивающая взаимозаменяемость и удобство сборки щитов.

Ограничения применения

• Не предназначен для постоянной работы вне закрытых щитов - степень защиты IP30 не защищает от влаги и пыли.
• Не используется в цепях постоянного тока - только переменный ток 50 Гц.
• Не рекомендуется для защиты чувствительной электроники (например, серверов) - характеристика «C» слишком «мягкая» для таких нагрузок, лучше выбрать «B» или «D» в зависимости от задачи.
• Не следует устанавливать рядом с источниками сильного нагрева - хотя рабочая температура до +60 C, длительный перегрев снижает срок службы.

Примеры использования

• Защита трёхфазного двигателя 11 кВт с пускателем - выдерживает пусковой ток, отключает при перегрузке.
• Щитовая группа в торговом центре - питает несколько точек продаж, освещение и кондиционеры.
• Коттедж с электрокотлом 12 кВт и вентиляцией - обеспечивает целостность всей системы при пробое изоляции.
• Производственный участок с конвейером, насосом и светильниками - один выключатель управляет несколькими нагрузками.

Практические советы

• Перед установкой проверьте соответствие сечения кабеля - используйте калиброванный инструмент для затяжки контактов.
• При группировке нескольких автоматов - располагайте автоматы с большей номинальной мощностью ближе к верхней части щита.
• Обозначьте каждый автомат этикеткой - особенно важен четкий ярлык для нейтрали, поскольку она коммутируется.
• Проверяйте состояние устройства каждые 6–12 месяцев: протестируйте кнопку «Тест» (если есть) и осмотрите контакты на следы перегрева.
• Если требуется защита с меньшей чувствительностью к пусковым токам - рассмотрите вариант с характеристикой D, но только если нагрузка действительно требует этого.
