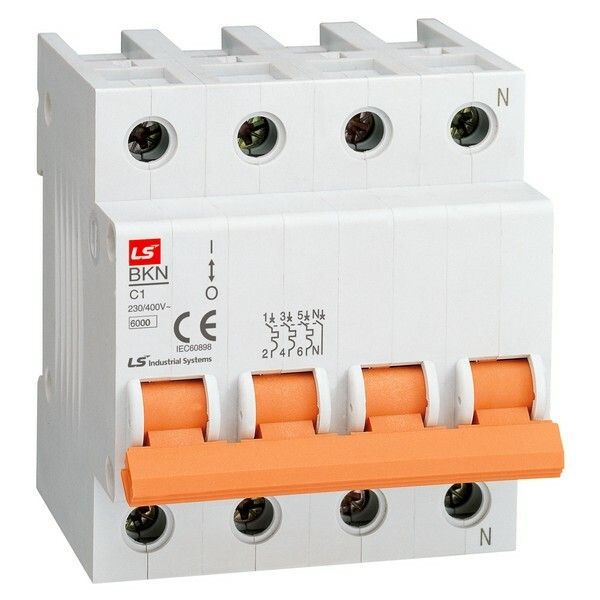

Автоматический выключатель BKN 4P D25A | 061403628B Lsis

Автоматический выключатель 4-полюсный BKN D25A - устройство защиты цепей переменного тока до 415 В, предназначенное для предотвращения перегрузок и коротких замыканий в трёхфазных сетях. Бренд LS Electric и артикул 061403628b указывают на серийную продукцию, используемую в промышленной автоматике.

Назначение и область применения

Автоматический выключатель 4-полюсный BKN D25A защищает трёхфазные электрические цепи с нулевым проводником. Подходит для управления и отключения нагрузок в распределительных щитах промышленного оборудования: станках, насосах, компрессорах, конвейерах. Четыре полюса позволяют одновременно отключать все фазы и ноль - важно для систем с требованием полного размыкания цепи.

Технические характеристики

• Номинальный ток: 25 А - максимальная постоянная нагрузка, которую выключатель способен выдерживать без срабатывания;
• Число полюсов: 4 - три фазы (L1, L2, L3) + нейтраль (N);
• Категория отключения: D - предназначена для высоких пусковых токов, например, у двигателей и трансформаторов;
• Напряжение: до 415 В переменного тока (AC) - соответствует стандартным трёхфазным сетям 380–400 В;
• Максимальная коммутационная способность: не указано - требуется проверить документацию производителя для точного значения Icu/Ics.

Совместимость и монтаж

Автоматический выключатель 4-полюсный BKN D25A монтируется на DIN-рейку шириной 35 мм, типичную для промышленных шкафов. Клеммы рассчитаны на зажим проводов сечением до 25 мм2 (для медных жил). Установка возможна в вертикальном положении - горизонтальная установка не рекомендована. Для подключения ноля используется отдельный контакт, помеченный буквой N. Не допускается использование с постоянным током (DC).

Безопасность и стандарты

Произведён в соответствии с международными нормами IEC/EN 60947-2. Соответствие гарантирует надёжность срабатывания при перегрузках и коротких замыканиях. Сертифицирован для использования в промышленных условиях, где важна безопасность персонала и целостность оборудования.

Преимущества

• Устойчивость к импульсным нагрузкам благодаря категории D - не ложные срабатывания при запуске мощных двигателей;
• Чёткая механическая индикация состояния (вкл./выкл.) - легко определить причину отключения;
• Высокая долговечность контактов - обеспечивает длительную работу без обслуживания;
• Стандартный форм-фактор - совместим со всеми популярными щитами и комплектующими LS Electric.

Ограничения применения

• Не предназначен для защиты цепей постоянного тока - применение с DC может привести к отказу;
• Не имеет функции дифференциального тока - для защиты от утечек требуется дополнительно устанавливать УЗО;
• Работает только в температурном диапазоне, указанном в техпаспорте - не использовать вне условий эксплуатации (-25C…+60C);
• Не следует использовать в средах с повышенной взрывоопасностью - отсутствует взрывозащита.

Примеры использования

• Защита трёхфазного двигателя 15 кВт с пуском через частотный преобразователь;
• Отключение питания конвейерной ленты в пищевой промышленности;
• Распределение энергии в щите управления технологической линией с нулевым проводом;
• Аварийное отключение насосной группы в системе водоснабжения.

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и номинала автомата - 25 А требует минимум 4 мм2 меди;
• Избегайте перегрева вокруг устройства - обеспечьте свободное пространство для теплоотвода;
• При использовании в составе комплексной системы защиты - согласуйте координацию с другими автоматами выше по цепи;
• При замене - выбирайте аналог с той же характеристикой D и числом полюсов; другие модели могут не обеспечить нужную селективность;
• Обязательно отключите питание перед работой - даже при выключенном автомате фазы могут быть под напряжением до входа в устройство.
