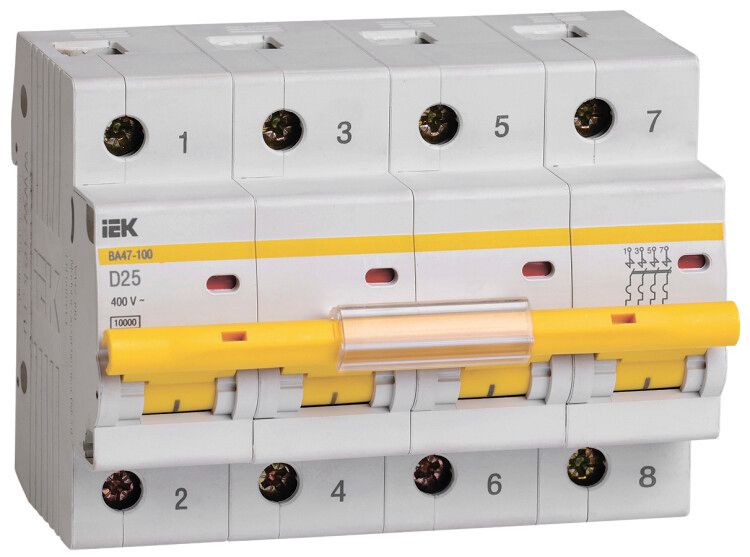

Выключатель автоматический четырехполюсный ВА47-100 25А D 10кА KARAT | MVA40-4-025-D IEK

Автоматический выключатель ВА47-100 от IEK - четырёхполюсный аппарат с номинальным током 25 А и отключающей способностью 10 кА, предназначен для защиты сетей с активными и индуктивными нагрузками в бытовых и промышленных условиях. Модель выполнена в серии KARAT, соответствует требованиям ГОСТ Р 50345 и обеспечивает надёжную работу на DIN-рейке.

Назначение и область применения

Выключатель ВА47-100 защищает распределительные и групповые цепи от перегрузок и коротких замыканий. Подходит для установки в вводно-распределительных щитах жилых домов, офисов, производственных помещений и объектов инфраструктуры. Четыре полюса позволяют контролировать все фазы и ноль одновременно - идеально для трёхфазных систем с нулевым проводником.

Технические характеристики

• Номинальный ток: 25 А
• Номинальное напряжение: 400 В переменного тока (AC)
• Количество полюсов: 4
• Номинальная отключающая способность: 10 кА
• Характеристика срабатывания: D - подходит для высоких пусковых токов (например, двигатели, трансформаторы)
• Класс токоограничения: 3 - быстрое гашение дуги, снижает риск повреждения оборудования
• Тип расцепителя: электромагнитный (для КЗ) и тепловой (для перегрузки)
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, не герметичен
• Ширина по модулям: 6 модулей (18 мм каждый)
• Максимальное сечение кабеля: 25 мм2 - поддерживает медные провода до этого значения
• Глубина монтажа: 74,3 мм - требует достаточного места внутри щита
• Частота: 50 Гц
• Климатическое исполнение: УХЛ4 - работает при температурах от -40C до +50C
• Срок службы: 15 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Выключатель ВА47-100 монтируется на стандартную DIN-рейку 35 мм. Для установки требуется минимум 6 модулей свободного места. Клеммы имеют насечки для лучшего контакта - затягивать болты следует усилием, обеспечивающим плотное соединение, но без излишнего давления. Подключение возможно только для медных проводов сечением до 25 мм2. Аппарат совместим с дополнительными модулями: блоками сигнализации, расцепителями минимального напряжения, автосбросом - они устанавливаются самостоятельно без инструментов.

Безопасность и стандарты

Соответствует ГОСТ Р 50345 и техническим условиям ТУ 2000 АГИЕ.641.235.003. Класс токоограничения 3 гарантирует быстрое отключение при КЗ, что снижает термическую и электродинамическую нагрузку на кабели и оборудование. Индикатор положения контактов визуально показывает состояние аппарата - «вкл/выкл». Отличается повышенной механической прочностью корпуса и защёлкой с двойной фиксацией на рейке - исключает случайное выпадение.

Преимущества

• Двухступенчатая защита: тепловой расцепитель реагирует на длительные перегрузки, электромагнитный - на внезапные КЗ
• Высокая отключающая способность (10 кА) позволяет использовать ВА47-100 даже как вводной автомат
• Работает в широком диапазоне температур - от -40C до +50C, подходит для неотапливаемых помещений
• Улучшенная рукоятка с большей площадью захвата - удобнее в управлении, особенно в перчатках
• Насечки на клеммах снижают нагрев и предотвращают ослабление контакта при вибрациях
• Поддержка дополнительных модулей - легко адаптировать под нужды системы

Ограничения применения

• Не предназначен для работы в условиях повышенной запылённости, влаги или агрессивной среды - степень защиты IP20 не обеспечивает герметичность
• Не рекомендуется для установки вне щитов - отсутствие внешней защиты делает его уязвимым к механическому воздействию
• Не подходит для постоянной работы при токе выше 25 А - превышение вызовет ложные срабатывания или выход из строя
• Требует точного подбора сечения кабеля: использование проводов больше 25 мм2 недопустимо - риск перегрева и плохого контакта

Примеры использования

• Вводной автомат в трёхфазном щите многоквартирного дома
• Защита группы мощных станков с асинхронными двигателями (высокий пусковой ток - характерная задача для характеристики D)
• Щит управления конвейерной линией на заводе
• Распределительный щит торгового центра с несколькими фазами и нулём

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - используйте только медные провода до 25 мм2
• При установке в щит с ограниченной глубиной учтите, что ВА47-100 занимает 74,3 мм - не забудьте про место для других элементов
• Для сложных систем используйте дополнительные модули: сигнализацию состояния или расцепители минимального напряжения
• Проверяйте положение рукоятки перед обслуживанием - индикатор покажет, находится ли аппарат в режиме «вкл» или «выкл»
• Не применяйте в помещениях с влажностью выше 90% или при наличии конденсата - IP20 не защищает от воды
• При использовании в холодных условиях (ниже -20C) убедитесь, что щит не продувается ветром - резкие перепады температуры могут влиять на срок службы
