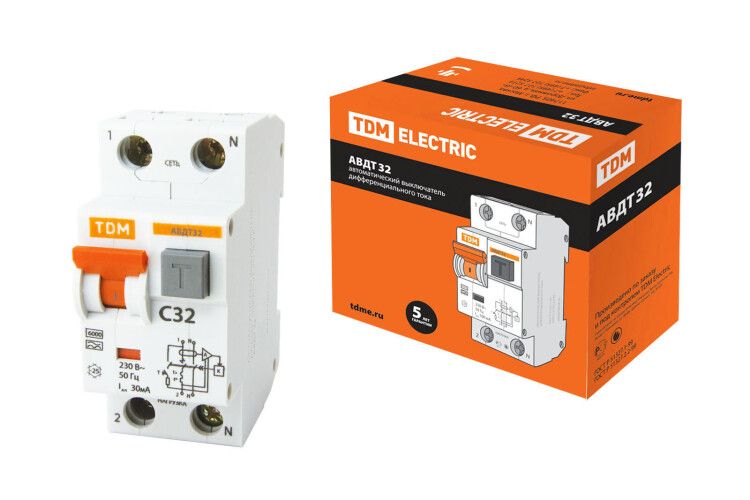

Выключатель автоматический дифференциального тока АВДТ 32 1п+N 32А C 30мА тип A | SQ0202-0032 TDM

Автоматический дифференциальный выключатель TDM ELECTRIC sq0202-0032 предназначен для защиты людей от поражения электрическим током и предотвращения возгораний из-за утечек тока. Он сочетает функции обычного автомата и устройства дифференциальной защиты, что делает его идеальным решением для ответственных цепей - особенно там, где есть повышенная опасность, например, во влажных помещениях.

Назначение и область применения

Выключатель автоматический дифференциальный TDM ELECTRIC sq0202-0032 используется для защиты групповых линий, где возможна утечка тока через человека или повреждённую изоляцию. Подходит для:

• розеточных групп в ванных комнатах и душевых;
• наружных розеток (например, на террасах, во дворах);
• цепей освещения в подвалах, гаражах и других сырых или пыльных местах;
• любых участков сети, требующих быстрого отключения при появлении переменного или пульсирующего постоянного тока утечки.

Технические характеристики

• Номинальный ток: 32 А - выдерживает нагрузку до 32 ампер, соответствует мощности около 7,4 кВт при 230 В.
• Номинальное напряжение: 230 В AC - рассчитан на однофазную сеть 220–240 В.
• Ток утечки: 30 мА - чувствителен к утечкам от 30 миллиампер, что обеспечивает безопасность человека.
• Тип тока утечки: Type A - реагирует на переменный ток утечки и пульсирующий постоянный (например, от современных устройств с импульсными источниками питания - зарядок, LED-светильников, инверторов).
• Количество полюсов: 2P+N - отключает фазу и ноль одновременно, исключая риск сохранения потенциала на нулевом проводе.
• Отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 ампер.
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (электродвигатели, насосы, светильники с ЭПРА).
• Класс токоограничения: 3 - очень быстрая реакция на КЗ, снижает тепловую нагрузку на проводку.
• Степень защиты IP20: защищён от прикосновения к токоведущим частям, но не от воды и пыли - устанавливается внутри распределительных щитов.
• Рабочая температура: от -25C до +40C - работает в большинстве жилых и промышленных условиях, кроме холодных необогреваемых зон.
• Ширина: 2 модуля - занимает место в щите как два стандартных автомата.
• Глубина установки: 72 мм - важно при проектировании глубины щита.
• Сечение проводов: 1,5 – 35 мм2 - совместим с медными проводами от маломощных линий до основных групповых.

Совместимость и монтаж

Устройство монтируется на DIN-рейку в распределительном щите. Установка выполняется согласно правилам ПУЭ:

• Фаза и ноль подключаются строго к обозначенным клеммам - перепутать нельзя, так как ноль отключается.
• Не допускается соединение нулей после этого выключателя с другими цепями - это вызовет ложное срабатывание.
• Используется для скрытого монтажа - подходит для встраивания в стеновые ниши, если щит установлен в них.
• Проверьте соответствие посадочного места: ширина 2 модуля, глубина 72 мм - убедитесь, что в вашем щите достаточно места.

Безопатность и стандарты

TDM ELECTRIC sq0202-0032 соответствует требованиям международных норм IEC/EN 61009-1 для устройств дифференциального тока. Корпус изготовлен из самозатухающего пластика, не поддерживающего горение. Защита от ложного срабатывания предотвращает отключение при кратковременных помехах, например, от работы сварочного оборудования или старых приборов.

Преимущества

• Отключение нуля - полностью разъединяет цепь, исключая опасность остаточного напряжения.
• Type A - единственная подходящая защита для современной техники с импульсными блоками питания (USB-зарядки, LED, инверторы).
• Класс 3 токоограничения - минимальное повреждение проводки при КЗ, продлевает срок службы системы.
• Двойное одновременное подключение - надёжный контакт на всех клеммах, даже при использовании многожильных проводов.

Ограничения применения

• Не применяется в сетях с постоянным током - только переменный (AC).
• IP20 не позволяет использовать вне щита - запрещено монтировать в ванной, на улице или в сыром месте без корпуса.
• Не подходит для цепей с высокими пусковыми токами (большие двигатели >10 кВт) - лучше выбрать характеристику D.
• Не рекомендован для систем IT (изолированной нейтрали) - требуется другая схема защиты.

Примеры использования

• Щит в квартире: группа розеток в ванной - один TDM ELECTRIC sq0202-0032 защищает все точки, включая бритву, стиральную машину и фен.
• Гараж: освещение и розетка для электроинструментов - защита от пробоя изоляции на металлическом полу или влажной поверхности.
• Дача: внешняя розетка для газонокосилки - предотвращает удар током при работе в дождь.

Практические советы

• Перед первым включением обязательно нажмите кнопку «Тест» - проверьте, что устройство отключается.
• Проверяйте тестирование ежемесячно - это обязательное условие безопасности.
• Не используйте этот выключатель как главный ввод - он не предназначен для защиты всей квартиры, только конкретной группы.
• При замене старого автомата - убедитесь, что новый имеет ту же ширину (2 модуля) и глубину (72 мм), чтобы не переделывать щит.
• Если в доме много электроники - Type A здесь оптимальный выбор; если только лампы и нагреватели - можно было бы взять Type AC, но Type A универсальнее.
