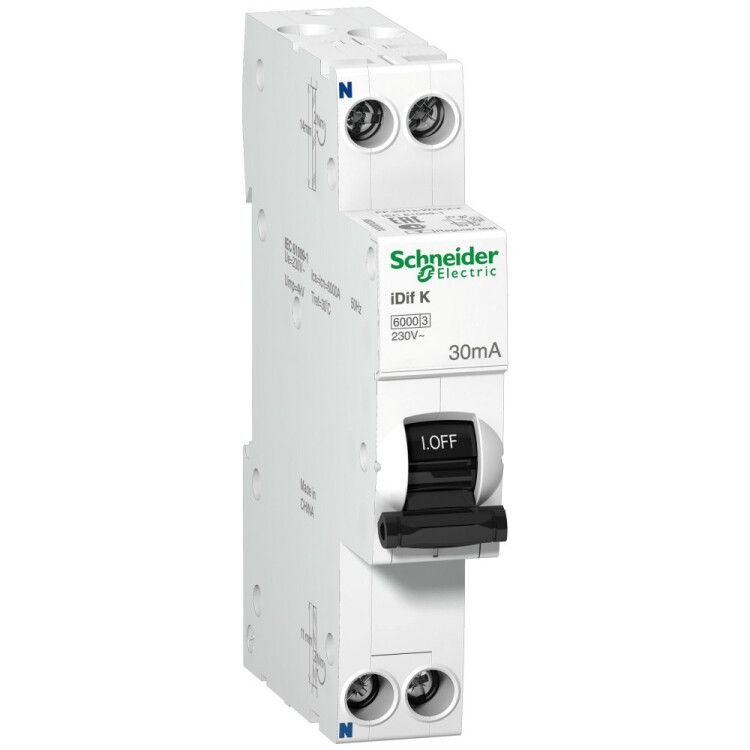

Выключатель автоматический дифференциального тока 2п C 25А 30мА тип AC 6кА Acti9 iDif K 1мод. электронного типа SchE A9D63625 APC

Автоматический выключатель дифференциального тока Schneider Electric iDif K a9d63625 обеспечивает защиту от поражения электрическим током и перегрузок в однофазных сетях 230 В. Он сочетает функции обычного автомата и УЗО, что делает его компактным решением для жилых домов, офисов и промышленных объектов.

Назначение и область применения

iDif K a9d63625 предназначен для защиты людей от поражения электрическим током при утечках и предотвращения возгораний из-за перегрузок или коротких замыканий. Подходит для установки в щитах жилых, общественных и промышленных зданий. Особенно эффективен в системах заземления TN и TT. Может использоваться в условиях повышенной влажности, таких как кухни, ванные комнаты, мастерские и производственные участки.

Технические характеристики

• Номинальный ток: 25 А - выдерживает нагрузку до 25 ампер без отключения
• Дифференциальный ток срабатывания: 30 мА - защищает от опасных утечек, которые могут вызвать поражение человека
• Тип дифференциального тока: AC - реагирует на переменный ток утечки (наиболее распространённый тип в быту и промышленности)
• Номинальное напряжение: 230 В - для однофазных сетей 220–240 В
• Количество полюсов: 1+N - отключает фазу и ноль одновременно, исключая риск сохранения потенциала на нулевом проводе
• Номинальная отключающая способность: 6 кА - способен безопасно прерывать ток короткого замыкания до 6000 ампер
• Характеристика срабатывания: C - оптимизирован для нагрузок с умеренным пусковым током (например, освещение, насосы, малые двигатели)
• Степень защиты: IP20 - защищён от прикосновений пальцев и твёрдых предметов, но не от воды
• Частота: 50 Гц - совместим с сетями России и стран СНГ
• Класс токоограничения: 3 - высокая скорость отключения при КЗ, снижающая тепловую нагрузку на провода
• Категория перенапряжения: III - рассчитан на работу в распределительных щитах, где возможны импульсы напряжения
• Глубина установки: 44 мм - компактный корпус, легко помещается в стандартные шкафы
• Количество модулей DIN: 1 - занимает один стандартный модуль на рейке
• Максимальное сечение кабеля: 16 мм2 - позволяет подключить медные провода до этого сечения
• Климатическое исполнение: УХЛ4 - работает при температурах от -25C до +55C, подходит для неотапливаемых помещений
• Способ монтажа: на DIN-рейку - стандартный способ для всех современных щитов

Совместимость и монтаж

iDif K a9d63625 устанавливается на DIN-рейку шириной 35 мм, как и другие устройства серии ACTI9. Для подключения используются верхние и нижние зажимы, рассчитанные на провода сечением до 16 мм2. Ноль и фаза подключаются строго согласно маркировке на устройстве - нарушение порядка может привести к отказу защиты. Отключение нейтрали предусмотрено - это важно для соблюдения требований ПУЭ при работе в системах TN-S и TT. Устройство совместимо со всеми стандартными щитами, используемыми в России и Европе.

Безопасность и стандарты

iDif K соответствует требованиям ГОСТ Р 51327.1-99 и международному стандарту МЭК 61009. Конструкция имеет изолированные контакты и класс защиты IP20, что исключает случайное прикосновение к токоведущим частям. Класс токоограничения 3 обеспечивает быстрое гашение дуги при КЗ, снижая риск повреждения проводки. Устройство прошло сертификацию на соответствие нормам безопасности для электроустановок в жилых и промышленных помещениях.

Преимущества

• Визуальная индикация состояния: окно VISI-TRIP показывает красным цветом, когда произошло отключение по дифференциальному току - сразу видно причину срабатывания
• Зелёная полоска подтверждает физическое размыкание контактов - можно проверить, действительно ли питание отключено
• Кнопка диагностики - позволяет тестировать работоспособность УЗО без внешнего оборудования
• Зажим для демонтажа - упрощает снятие устройства с DIN-рейки даже при ограниченном доступе
• Функция блокировки - даёт возможность запереть выключатель в положении “выкл” для проведения работ
• Длительный срок службы - механизм отключения не зависит от скорости движения рычага, что снижает износ
• Поддержка дистанционных сигналов - возможно подключение дополнительных вспомогательных контактов для сигнализации состояния (открыто/закрыто/сработало)

Ограничения применения

• Не предназначена для защиты цепей постоянного тока - только переменный ток (AC)
• IP20 не обеспечивает защиту от брызг и влаги - нельзя устанавливать вне закрытых щитов или в сырых местах без дополнительной герметизации
• Не рекомендуется для мощных двигателей с высокими пусковыми токами (лучше использовать характеристику D)
• Работает только при наличии питания на входе - при отсутствии напряжения тестирование кнопкой “T” невозможно
• Не подходит для IT-систем заземления - требует наличия контура заземления (TN, TT)

Примеры использования

• Защита розеточных групп в квартире, особенно на кухне и в ванной
• Щитовая защита для торгового зала, кафе, офиса
• Обеспечение безопасности на производственных линиях с маломощным оборудованием (конвейеры, насосы, светильники)
• Установка в распределительных щитах многоквартирных домов вместо отдельных автомата и УЗО
• Системы освещения в подвальных помещениях и на открытых площадках внутри зданий

Практические советы

• Перед установкой проверьте, чтобы сечение кабеля не превышало 16 мм2 - более толстый провод не войдёт в зажим
• При подключении следите, чтобы ноль был подведён именно к клемме N, а фаза - к L; перепутать нельзя
• Проверяйте работу устройства ежемесячно через кнопку “T” - это обязательное условие безопасности
• Если устройство часто срабатывает - ищите утечку в подключённой сети, а не меняйте автомат
• Для сложных систем используйте дополнительные вспомогательные контакты - они позволяют интегрировать iDif K в системы контроля и удалённой сигнализации
• При замене старого УЗО+автомата на iDif K a9d63625 экономится место в щите - достаточно одного модуля вместо двух
