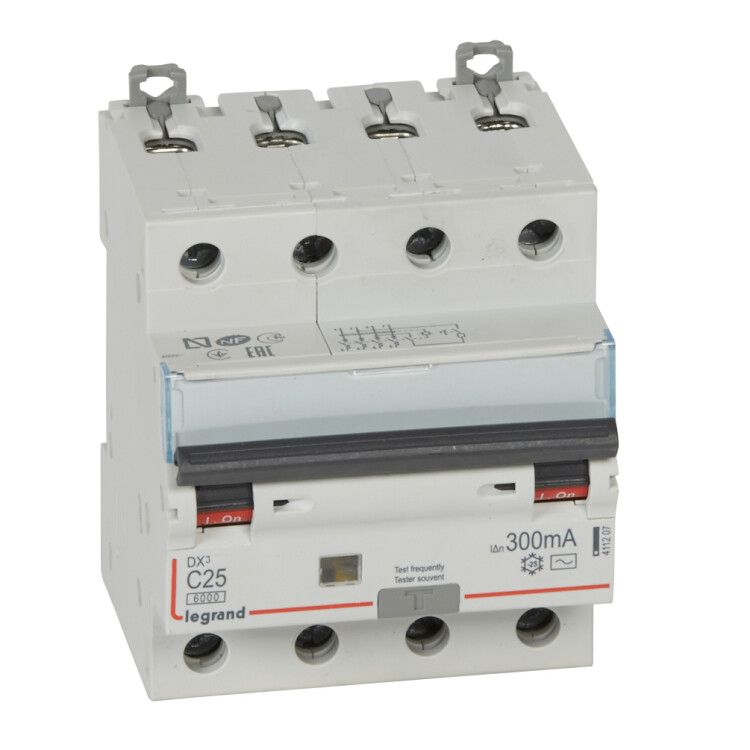

Выключатель автоматический дифференциального тока DX3 6000 4п 25А С 300мА тип AС | 411207 Legrand

Автоматический выключатель дифференциального тока Legrand DX3 с артикулом 411207 — четырёхполюсное устройство для защиты людей и оборудования от поражения током утечки и коротких замыканий в сетях до 400 В. Подходит для установки на DIN-рейку в распределительных щитах жилых и промышленных объектов.

Назначение и область применения

Выключатель автоматический дифференциального тока Legrand DX3 предназначен для одновременной защиты от:

• токов утечки (дифференциальных токов) свыше 300 мА — предотвращает опасность поражения электрическим током;
• коротких замыканий и перегрузок — обеспечивает безопасность проводки и подключённого оборудования.

Применяется в электросетях переменного тока 50 Гц с напряжением до 400 В. Подходит для бытовых и промышленных объектов: производственные участки, офисы, склады, многоквартирные дома. Особенно эффективен там, где есть группа потребителей с высокой вероятностью утечек — например, насосы, конвейеры, системы вентиляции, оборудование с частичным заземлением.

Технические характеристики

• Номинальный ток: 25 А — допустимый постоянный ток без срабатывания.
• Дифференциальный ток срабатывания: 300 мА — чувствительность к утечкам; сработает при превышении этого значения.
• Количество полюсов: 4 — защищает все фазы и ноль одновременно.
• Номинальная отключающая способность: 6 кА — максимальный ток КЗ, который устройство может безопасно отключить.
• Тип тока утечки: AC — реагирует только на переменный ток утечки (не на постоянный).
• Характеристика срабатывания: C — подходит для нагрузок с пусковыми токами (электродвигатели, трансформаторы).
• Номинальное напряжение: 400 В — рабочее напряжение сети.
• Способ монтажа: на DIN-рейку, занимает 4 модуля (шириной 72 мм).
• Глубина монтажа: 44 мм — требует соответствующего места в шкафу.
• Максимальное сечение кабеля: 35 мм² — позволяет подключать мощные линии.
• Степень защиты: IP20 — защита от прикосновений к токоведущим частям, но не от пыли и влаги — устанавливать только внутри закрытых щитов.
• Климатическое исполнение: УХЛ4 — работает при температуре от 0 °C до +40 °C, в помещениях с умеренным уровнем влажности.
• Класс токоограничения: 1 — быстродействующий, снижает энергию КЗ.
• С коммутируемым нейтральном проводником: да — ноль размыкается при отключении, повышает безопасность.
• С устройством блокировки: да — предотвращает случайное включение после срабатывания.
• Частота: 50 Гц — стандартная для России и Европы.

Совместимость и монтаж

Выключатель автоматический дифференциального тока Legrand DX3 совместим со всеми стандартными DIN-рейками типа TS35. Установка выполняется путём защёлкивания на рейку — никаких болтов или креплений не требуется. Подключение кабелей осуществляется через винтовые зажимы — максимальное сечение 35 мм². Обязательно соблюдать полярность: входные клеммы помечены L/N, выходные — T/LN. После монтажа проверьте надёжность затяжки контактов. Устройство имеет кнопку «Тест» — рекомендуется проверять её работоспособность один раз в месяц.

Безопасность и стандарты

Выключатель автоматический дифференциального тока Legrand DX3 соответствует международным стандартам IEC 61009-1 (для УЗО) и IEC 60947-2 (для автоматических выключателей). Соответствие гарантирует соответствие требованиям безопасности, надёжности и долговечности. Класс токоограничения 1 обеспечивает минимальную тепловую и механическую нагрузку на проводку при аварии. Блокировка исключает самопроизвольное включение после срабатывания — важный элемент безопасности при обслуживании.

Преимущества

• Объединяет функции УЗО и автомата в одном корпусе — экономит место в щите.
• Коммутируемый ноль повышает уровень безопасности при ремонтах и авариях.
• Функция тестирования позволяет легко контролировать исправность без специнструментов.
• Блокировка предотвращает включение при неустранённой причине срабатывания — снижает риск повторных аварий.
• Серия DX3 от Legrand известна надёжностью и длительным сроком службы даже при частых срабатываниях.

Ограничения применения

• Не применяется в сетях с постоянным током утечки — только для переменного тока (AC).
• Не рассчитан на работу при температурах ниже 0 °C — запрещено использование в неотапливаемых помещениях зимой.
• IP20 не защищает от влаги — нельзя устанавливать вне закрытых щитов, на улице или во влажных зонах (ванная, бассейн, подвал без гидроизоляции).
• Не подходит для защиты от импульсных перенапряжений — требует дополнительной защиты (громоотводы, surge protectors).
• Номинальная отключающая способность 6 кА — недостаточна для крупных промышленных объектов с высокими токами КЗ (выше 10–15 кА); для таких случаев нужен более мощный аппарат.

Примеры использования

• Защита групповой линии питания трёхфазного станка с двигателем 18,5 кВт — сочетание C-характеристики и 300 мА утечки идеально подходит.
• Щитовая в административном здании: отдельный дифавтомат на каждую этажную группу освещения и розеток.
• Промышленный конвейер с системой смазки — где возможны утечки из-за старения изоляции или попадания влаги.
• Подстанция на складе с холодильными камерами — где важно отключить всю цепь при малейшей утечке, чтобы избежать пожара.

Практические советы

• Выбирая этот дифавтомат, убедитесь, что ваша сеть действительно использует 4-проводную систему TN-S или TN-C-S — иначе коммутируемый ноль будет лишним.
• При проектировании щита учтите глубину монтажа (44 мм) — не забудьте о месте для кабельных каналов и перемычек.
• Не устанавливайте несколько дифавтоматов на одну линию — это вызывает ложные срабатывания из-за суммарной утечки.
• Проверяйте кнопку «Тест» ежемесячно — особенно перед сезонным включением оборудования.
• Если срабатывает часто — ищите источник утечки (поврежденная изоляция, старые приборы, влага), а не меняйте устройство.
• Legrand DX3 — это качественная продукция, но она не заменяет регулярное техобслуживание электропроводки.
