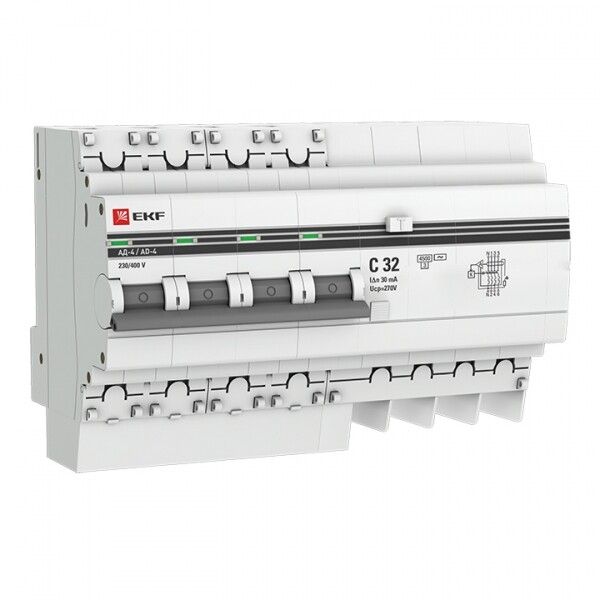

Выключатель автоматический дифференциального тока АД-4 4п 32А C 30мА тип AC (8 мод.) PROxima (электронный) | DA4-32-30-pro EKF

Автоматический выключатель дифференциального тока АД-4 от EKF - четырёхполюсный прибор, совмещающий защиту от перегрузок, коротких замыканий и утечек тока. Подходит для установки в щитах жилых домов, офисов и промышленных объектов. Артикул da4-32-30-pro соответствует серии PROxima.

Назначение и область применения

АД-4 предназначен для защиты электрических цепей от опасных последствий утечки тока, перегрузок и коротких замыканий. Особенно важен там, где есть риск поражения электрическим током - в ванных комнатах, кухнях, на производстве с влажными условиями. Применяется в однофазных и трёхфазных сетях с рабочим напряжением до 400 В. Подходит как для бытового, так и для промышленного использования.

Технические характеристики

• Номинальный ток: 32 А - максимальный постоянный ток, который прибор может пропускать без срабатывания
• Дифференциальный ток срабатывания: 30 мА - чувствительность к утечкам, достаточная для защиты людей
• Количество полюсов: 4 - защищает все фазы и нейтраль одновременно
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить цепь при аварийном токе до 4500 А
• Тип тока утечки: AC - реагирует только на переменный ток утечки (стандартно для бытовых и большинства промышленных систем)
• Характеристика срабатывания: C - оптимальна для нагрузок с высокими пусковыми токами (электродвигатели, насосы, компрессоры)
• Номинальное напряжение: 400 В / Напряжение изоляции: 500 В - обеспечивает надёжную изоляцию в сетях 380/220 В
• Частота: 50 Гц - работает в стандартной российской сети
• Номинальное импульсное выдерживаемое напряжение: 6 кВ - устойчив к кратковременным скачкам напряжения
• Потери мощности: 4,5 Вт - минимальное энергопотребление самого аппарата
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от воды и пыли; требует установки внутри закрытого щита
• Рабочая температура: от -40 C до +50 C - допускает работу в неотапливаемых помещениях
• Класс токоограничения: 3 - быстрое отключение при КЗ, снижающее тепловую нагрузку на проводку
• Категория перенапряжения: III - рассчитан на использование в распределительных щитах и на вводе в помещение
• Степень загрязнения: 3 - допускает наличие проводящей пыли и временных конденсатов в условиях производства
• Ширина: 7,5 модуля (≈135 мм) - занимает место в щите, эквивалентное семи обычным автоматам
• Глубина монтажа: 45 мм - требуется свободное пространство за DIN-рейкой
• Поперечное сечение проводов: 0–25 мм2 - позволяет подключать медные провода до 25 квадратов
• С коммутируемым нейтральным проводником: да - ноль также отключается при срабатывании, повышая безопасность

Совместимость и монтаж

АД-4 монтируется на стандартную DIN-рейку шириной 35 мм. Установка выполняется аналогично обычному автоматическому выключателю. Для правильного подключения важно соблюдать полярность: входные клеммы помечены L/N, выходные - T/L. Все четыре полюса должны быть подключены - особенно нулевой проводник, поскольку он коммутируется. Максимальное сечение провода - 25 мм2, что исключает применение крупных силовых кабелей. Минимальное сечение - 0 мм2, то есть можно использовать гибкий многожильный провод, предварительно запрессованный наконечником.

Безопасность и стандарты

АД-4 соответствует требованиям ГОСТ Р 50345-1-2010 (эквивалент МЭК 60898-2-2006). Это гарантирует соответствие международным нормам безопасности для устройств защитного отключения. Сертифицирован для работы в климатическом исполнении УХЛ4 - значит, выдерживает колебания температур и влажности в регионах с умеренным и холодным климатом. Отличается повышенной устойчивостью к перенапряжениям благодаря встроенному блоку защиты - это уникальная черта серий AД-2 и AД-4 от EKF PROxima.

Преимущества

• Объединяет два типа защиты - от утечек и от перегрузок - в одном корпусе, экономя место в щите
• Коммутируемый ноль повышает уровень безопасности при обслуживании и ремонте
• Класс токоограничения 3 обеспечивает быстрое отключение при КЗ, снижая риск возгорания
• Встроенный блок защиты от перенапряжений снижает вероятность выхода из строя оборудования
• Подходит для сложных нагрузок с высокими пусковыми токами благодаря характеристике “C”
• Работает при низких температурах (-40 C), что делает его пригодным для установки в неотапливаемых щитовых

Ограничения применения

• Не предназначена для защиты цепей с постоянным током - только переменный (AC)
• Не защищает от постоянных утечек тока (DC); для таких задач нужны устройства типа B или A
• IP20 не допускает установку вне герметичных щитов - нельзя использовать во влажных открытых местах
• Не рекомендуется для цепей с высокой долей импульсных нагрузок (например, светодиодные драйверы, ИБП) - возможны ложные срабатывания
• 7,5 модулей занимают значительное место в щите - требует планирования места заранее

Примеры использования

• Защита группы розеток в ванной комнате квартиры
• Щитовая на этаже офисного здания - защита нескольких групп освещения и розеток
• Вводной автомат в промышленном оборудовании: станки с двигателями, конвейеры, насосы
• Распределительный щит на складе с влажными условиями и металлическими конструкциями
• Цепь питания бойлера, стиральной машины, электрокотла - где риск утечки через корпус высок

Практические советы

• Проверьте перед монтажом, чтобы нейтральный провод был подключен именно к клемме N, а не к L - иначе защита не будет работать
• При использовании в промышленности - регулярно проверяйте кнопку “T” (тест) один раз в месяц
• Если в щите мало места - учтите, что АД-4 занимает 7,5 модулей, а не 4, как обычный 4-полюсный автомат
• Для цепей с частыми ложными срабатываниями - проверьте целостность изоляции кабелей и отсутствие утечек на землю
• Если нужна селективность (выборочное отключение), выбирайте модель с суффиксом S - АД-4S, она имеет задержку срабатывания
• Не используйте этот прибор вместо УЗО+автомат в паре - он уже является полноценной заменой этой комбинации
