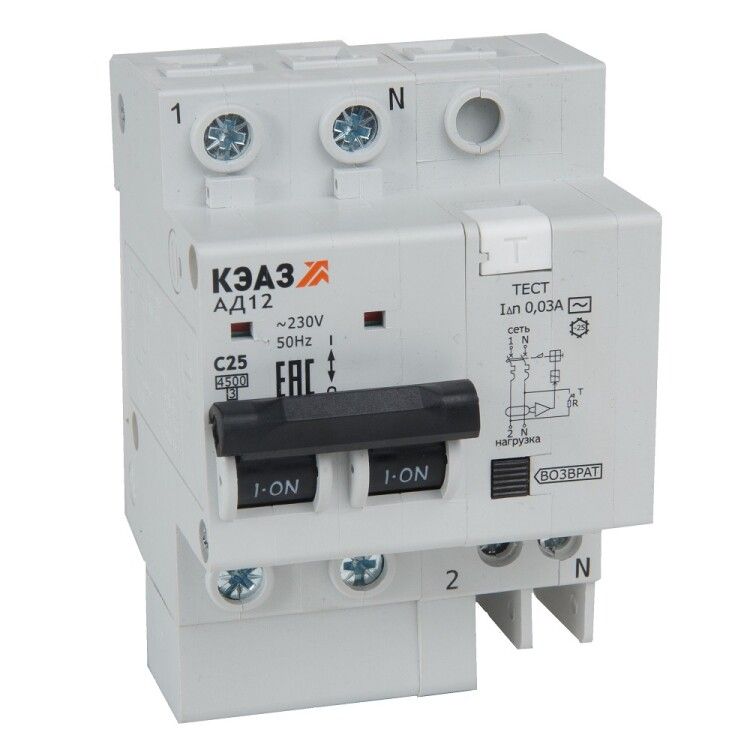

Выключатель автоматический АД12-22C32-AC-УХЛ4 дифференциального тока с защитой от сверхтоков (2P C32 30мА) 4.5кА КЭАЗ 318371

Автоматический выключатель дифференциального тока АД12-22C32-AC-УХЛ4 от КЭАЗ сочетает защиту от перегрузок, коротких замыканий и утечек тока - идеально подходит для обеспечения безопасности в жилых и офисных помещениях. Этот дифференциальный автомат работает в сетях переменного тока 230 В и рассчитан на нагрузку до 32 А.

Назначение и область применения

АД12-22C32-AC-УХЛ4 защищает людей от поражения электрическим током при утечке более 30 мА и предотвращает возгорание из-за повреждённой изоляции проводов. Устройство применяется в распределительных щитках квартир, частных домов, офисов, магазинов и других помещений с однофазным питанием. Подходит для защиты групп розеток, кухонного оборудования, ванных комнат и других зон повышенной опасности.

Технические характеристики

• Номинальный ток: 32 А - максимальная постоянная нагрузка, которую выдерживает устройство без срабатывания;
• Дифференциальный ток: 30 мА - чувствительность к утечкам, достаточная для защиты человека;
• Количество полюсов: 2 - коммутация фазы и нулевого провода одновременно;
• Тип тока утечки: AC - реагирует на синусоидальные переменные утечки (типичны для бытовой техники);
• Номинальное напряжение: 230 В - предназначено для однофазных сетей 220–240 В;
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить цепь при коротком замыкании с током до 4500 А;
• Характеристика срабатывания: C - оптимальна для нагрузок с высокими пусковыми токами (электродвигатели, насосы, компрессоры);
• Частота: 50 Гц - совместим с российскими и европейскими сетями;
• Характеристика отключения: Без задержки - срабатывает сразу при превышении порога утечки или тока перегрузки;
• Класс токоограничения: 3 - быстрое гашение дуги, снижающее риск повреждения проводки;
• Степень защиты IP20 - защищён от прикосновения пальцев, но не от воды и пыли; подходит только для установки внутри закрытых щитков;
• Модульная ширина: 3,5 модуля - занимает 3,5 стандартных места на DIN-рейке (около 63 мм);
• С коммутируемым нейтральным проводником - ноль также отключается при срабатывании, что повышает безопасность при обслуживании.

Совместимость и монтаж

АД12-22C32-AC-УХЛ4 устанавливается на DIN-рейку в распределительном щите. Для правильного подключения требуется соблюдать полярность: входные кабели подключаются сверху, выходные - снизу. Нейтральный проводник обязательно проходит через аппарат - он коммутируется, как и фаза. Монтаж допускается только в сухих, хорошо вентилируемых местах. Не рекомендуется устанавливать рядом с источниками тепла или в условиях повышенной влажности вне щита. Совместим со всеми стандартными щитками с DIN-рейкой 35 мм.

Безопасность и стандарты

АД12-22C32-AC-УХЛ4 соответствует требованиям ГОСТ Р 51326.1 и IEC 61009-1. Применение устройства обеспечивает соответствие нормам ПУЭ по защите от поражения электрическим током. Класс токоограничения 3 и отключение нулевого провода повышают уровень безопасности при аварийных ситуациях.

Преимущества

• Объединяет функции обычного автомата и УЗО - экономит место в щите;
• Коммутируемый ноль исключает риск оставления фазы под напряжением при отключении;
• Характеристика “C” позволяет использовать с оборудованием, имеющим высокие пусковые токи (например, холодильники, стиральные машины, насосы);
• Изготовлен в рамках бюджетной серии КЭАЗ - надёжный вариант для массового применения;
• Работает в широком температурном диапазоне (УХЛ4 - для умеренного и холодного климата).

Ограничения применения

• Не предназначен для трёхфазных сетей - только для 230 В однофазных;
• IP20 не даёт защиты от брызг и пыли - нельзя устанавливать в открытых или влажных местах (бани, улица, подвалы без герметизации);
• Тип AC - не реагирует на постоянные или импульсные утечки (не подходит для IT-оборудования, светодиодных драйверов, зарядных станций с выпрямителем);
• Не имеет тестовой кнопки с индикацией состояния - проверку работоспособности необходимо выполнять вручную кнопкой “T”;
• Не рекомендован для цепей с высоким уровнем помех (частотные преобразователи, мощные инверторы) - возможны ложные срабатывания.

Примеры использования

• Защита группы розеток в кухне - предотвращает удар током при пробое микроволновки или кофеварки;
• Щиток в квартире - вместо двух отдельных устройств (автомат + УЗО) используется один АД12-22C32-AC-УХЛ4;
• Офисный щит - защита компьютеров, принтеров, серверов от утечек через повреждённые кабели;
• Подключение стиральной машинки - особенно актуально в ванных комнатах с высокой влажностью.

Практические советы

• Перед установкой проверьте, чтобы номинальный ток нагрузки (сумма всех приборов) не превышал 32 А - иначе будет частое отключение;
• При использовании в старых домах с плохой изоляцией - регулярно проверяйте работу кнопкой “T”, даже если нет видимых проблем;
• Не используйте этот дифференциальный автомат для защиты освещения - лучше применить отдельный автомат 10–16 А;
• При замене убедитесь, что посадочные размеры совпадают - ширина 3,5 модуля требует свободного места на рейке;
• Для систем с высокой вероятностью ложных срабатываний (например, с LED-освещением) рассмотрите модели с типом A или B - АД12-22C32-AC-УХЛ4 здесь не подойдёт.
