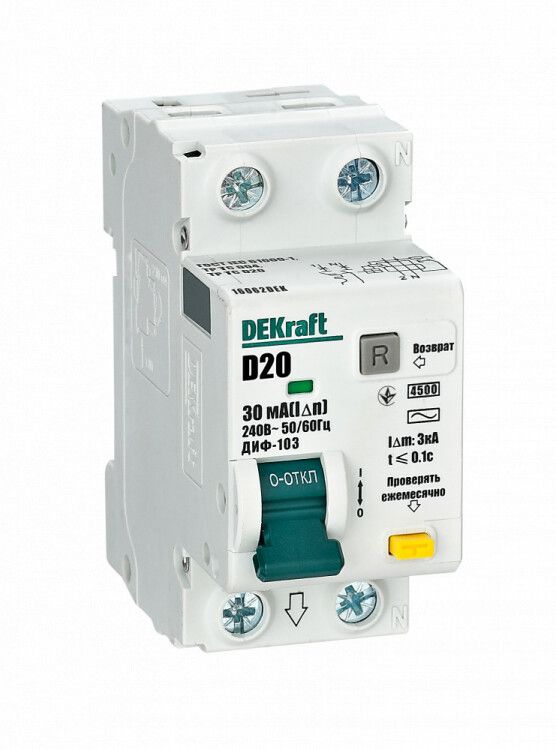

Автоматический выключатель дифференциального тока АВДТ 1Р+N 20А 30мА тип AC х-ка D ДИФ-103 4.5кА | 16062DEK DEKraft APC

Автоматический выключатель дифференциального тока ДИФ-103 от DEKraft - комбинированное устройство, сочетающее функции автоматического выключателя и УЗО. Он защищает людей от поражения электрическим током и предотвращает повреждение проводки из-за токов утечки и перегрузок. Артикул 16062dek подходит для установки в жилых, офисных и промышленных распределительных щитах.

Назначение и область применения

ДИФ-103 предназначен для защиты однофазных цепей переменного тока напряжением до 230 В. Объединяет две функции: защиту от токов утечки (УЗО) и защиту от перегрузок/коротких замыканий (автомат). Применяется там, где требуется высокий уровень безопасности: в ванных комнатах, на кухнях, в мастерских, на участках с повышенной влажностью или доступом детей. Подходит для питания розеточных групп, бытовой техники и маломощного оборудования.

Технические характеристики

• Тип устройства: 1P+N - отключает фазу и ноль одновременно, исключая риск сохранения потенциала на нулевом проводе;
• Номинальный ток: 20 А - выдерживает постоянную нагрузку до этого значения;
• Ток утечки: 30 мА - чувствителен к утечкам выше этой величины, что соответствует требованиям безопасности для защиты людей;
• Тип дифференциального тока: AC - реагирует на синусоидальные переменные токи утечки (наиболее распространённый тип в бытовых сетях);
• Характеристика расцепления: D - предназначена для цепей с высокими пусковыми токами (например, двигатели, насосы, компрессоры);
• Отключающая способность: 4,5 кА - способен безопасно отключить цепь при коротком замыкании с током до 4500 А;
• Тип дифференциального модуля: электронный - работает без внешнего питания, надёжнее механических аналогов;
• Габариты: компактный форм-фактор, как у серии ДИФ-103, меньше чем у ДИФ-101 - экономит место в щите.

Совместимость и монтаж

ДИФ-103 монтируется на DIN-рейку 35 мм, как стандартные автоматы. Для правильной работы необходимо подключение фазы и ноля к соответствующим клеммам - помечены символами L и N. Нельзя использовать в цепях с постоянным током или импульсными токами утечки (например, от ИБП или LED-драйверов с фильтрами). Клеммы рассчитаны на медные провода сечением 0,5–25 мм2. После монтажа обязательно проверьте работу кнопкой «Тест» - она имитирует утечку и должна вызвать отключение.

Безопасность и стандарты

Устройство соответствует международному стандарту IEC 61009-1 для RCBO. Электронная система дифференциальной защиты обеспечивает стабильную работу даже при колебаниях сети. Отключение происходит менее чем за 0,3 секунды при достижении порога 30 мА, что соответствует нормам для защиты жизни человека.

Преимущества

• Объединяет два устройства в одном корпусе - снижает стоимость и занимаемый объем в щите;
• Электронный дифблок - не зависит от напряжения сети, работает даже при просадках;
• Характеристика D позволяет применять его на мощных потребителях без ложных срабатываний;
• Компактность по сравнению с ДИФ-101 - удобен для плотной компоновки щитов;
• Чёткая индикация срабатывания - рычажок остаётся в промежуточном положении, легко определить причину отключения.

Ограничения применения

• Не подходит для цепей с постоянным током (DC) или сложными формами тока утечки (например, от современных зарядных устройств или частотных преобразователей);
• Тип AC не реагирует на пульсирующие постоянные токи утечки - для таких случаев нужен тип A или B;
• Максимальная температура окружающей среды +40 C - не рекомендуется для установки в плохо вентилируемых шкафах или на солнце;
• Не предназначен для защиты цепей с током утечки выше 30 мА - для промышленного оборудования требуются модели на 100–300 мА.

Примеры использования

• Защита розеток в ванной комнате - предотвращает удар током при использовании бритвы или фена;
• Подключение стиральной машины, посудомоечной машины - защищает от пробоя изоляции;
• Линии питания насосов, компрессоров, вентиляторов - характерная нагрузка с высоким пусковым током идеально совпадает с характеристикой D;
• Распределительные щиты в гаражах, мастерских, теплицах - где есть риск попадания воды или повышенной влажности.

Практические советы

• Выбирая ДИФ-103, убедитесь, что ваша сеть - именно 230 В переменного тока, а не 400 В трёхфазная;
• Не используйте его вместо обычного автомата на освещение - для света достаточно типа C и меньшего тока утечки (10 мА), если требуется;
• Проверяйте работоспособность кнопкой «Тест» хотя бы раз в месяц - особенно после скачков напряжения;
• При замене старого УЗО+автомата на ДИФ-103 - учтите, что он занимает всего один модуль, а не два;
• Если в доме много электроники (LED, Wi-Fi, USB-зарядки), рассмотрите возможность параллельного использования типов A/B - ДИФ-103 с типом AC может не сработать на некоторых утечках.
