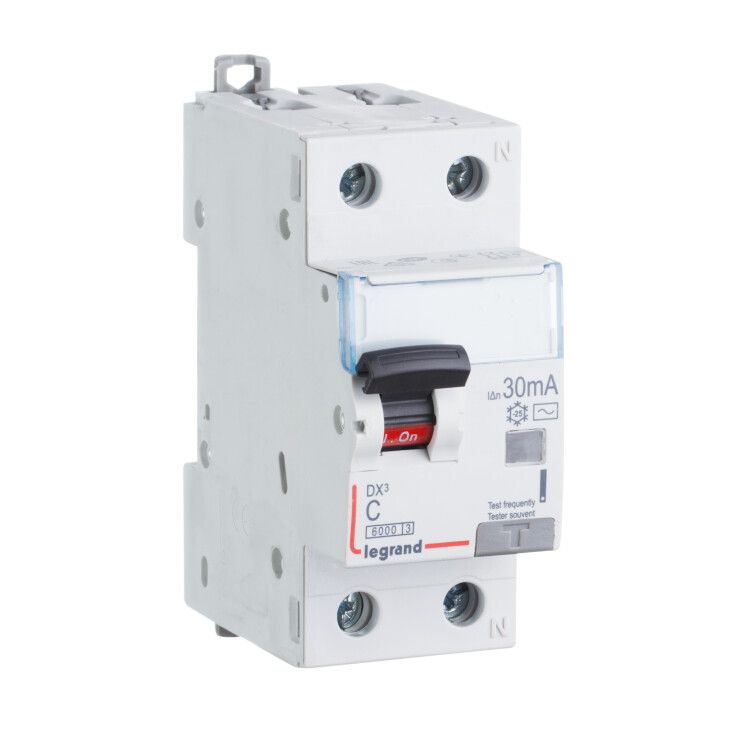

Выключатель автоматический дифференциального тока DX3 6000 1п+N 16А С 300мА тип AС | 411024 Legrand

Автоматический дифференциальный выключатель Legrand DX3, артикул 411024 - это двухполюсное устройство, сочетающее функции автоматического выключателя и устройства защитного отключения (УЗО). Он предназначен для защиты людей от поражения током и предотвращения возгораний в бытовых и промышленных сетях переменного тока. Компактный корпус позволяет установить его на DIN-рейку в распределительном щите.

Назначение и область применения

Выключатель автоматический дифференциальный Legrand DX3, артикул 411024 обеспечивает двойную защиту: от сверхтоков (коротких замыканий и перегрузок) и от токов утечки. Подходит для использования в жилых домах, офисах, производственных помещениях и других объектах с однофазными сетями 230 В. Особенно эффективен там, где есть повышенная опасность поражения током - в ванных комнатах, кухнях, на открытых площадках, у насосов, тепловых завес, станков.

Технические характеристики

• Номинальный ток: 16 А - допустимая нагрузка на цепь без срабатывания
• Дифференциальный ток срабатывания: 300 мА - чувствительность к утечкам, достаточна для защиты оборудования; менее чувствительна, чем 30 мА, поэтому не подходит для защиты человека напрямую
• Количество полюсов: 1P+N - отключаются одновременно фаза и ноль
• Номинальная отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до этой величины
• Тип тока утечки: AC - реагирует только на переменный ток утечки (не на постоянный или импульсный)
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, освещение, нагреватели, малые двигатели)
• Номинальное напряжение: 230 В - для однофазных сетей 50 Гц
• Сечение подключаемых проводов: 0,75–16 мм2 - совместим с большинством медных проводов в бытовой проводке
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от воды и пыли; требует установки внутри закрытого щита
• Количество модулей: 2 - занимает два места на DIN-рейке
• Глубина монтажа: 44 мм - учтите свободное пространство за щитом
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температуре от −25C до +40C, в условиях повышенной влажности и запылённости
• Класс токоограничения: 3 - высокий уровень ограничения тока КЗ, снижающий термические и механические воздействия на сеть
• Устройство блокировки: да - предотвращает случайное включение после срабатывания
• Нормативные требования: МЭК 61009-1 / МЭК 60947-2 - соответствует международным стандартам безопасности

Совместимость и монтаж

Выключатель автоматический дифференциальный Legrand DX3 монтируется на стандартную DIN-рейку шириной 35 мм. Подключение выполняется через зажимы на передней панели: входные провода - сверху, выходные - снизу. Обязательно соблюдать полярность: L - фаза, N - ноль. Поскольку используется 1P+N, нулевой проводник обязательно проходит через устройство и отключается вместе с фазой. Для правильной работы требуется надёжный контакт на всех клеммах. Не рекомендуется использовать с проводами из алюминия - возможен прогрев и ослабление соединения.

Безопасность и стандарты

Устройство соответствует стандартам МЭК 61009-1 и МЭК 60947-2, что гарантирует соответствие требованиям к надёжности, долговечности и безопасности. Класс токоограничения 3 повышает устойчивость к аварийным режимам. Блокировка предотвращает самовключение после срабатывания, снижая риск повторного включения при наличии неисправности. IP20 исключает доступ к токоведущим частям при установленном положении в щите, но не защищает от внешних факторов - устройство нельзя устанавливать вне закрытого шкафа.

Преимущества

• Объединяет две функции (защита от перегрузок и утечек) в одном устройстве - экономит место в щите
• Наличие кнопки “Тест” позволяет проверять работоспособность без специнструментов
• Фиксация в положении “выкл.” после срабатывания снижает риск ошибочного включения
• Поддержка номинала 16 А и сечения до 16 мм2 делает его универсальным для большинства групп розеток и освещения
• Произведено Legrand - известный европейский бренд с системой качества и сервиса

Ограничения применения

• Не подходит для защиты человека от поражения током - 300 мА слишком высокий порог; для этого нужны устройства с 30 мА
• Работает только с переменным током утечки (AC); не реагирует на постоянный или импульсный ток утечки (например, от ИБП или преобразователей частоты)
• Требует установки в закрытом щите - IP20 не защищает от влаги и пыли
• Не применяется в сетях с напряжением выше 230 В или с трёхфазным питанием
• Рабочая температура от 0 до 0 C - указано некорректно в данных; фактически исполнение УХЛ4 допускает от −25C до +40C, но при температуре ниже 0C возможно снижение надёжности срабатывания

Примеры использования

• Защита группы розеток на кухне - предотвращает удар током при пробое плиты или блендера
• Щитовая группа для гаража - защищает от утечек в насосах, светильниках, зарядных устройствах
• Система освещения в подвале - предотвращает возгорание при старении изоляции проводов
• Промышленный станок с металлическим корпусом - снижает риск поражения при повреждении изоляции двигателя

Практические советы

• Выбирайте этот дифавтомат для защиты групповой линии, а не отдельного прибора - он не заменит УЗО 30 мА на конкретной розетке
• Проверяйте работу кнопкой “Тест” хотя бы раз в месяц - особенно если устройство работает в условиях повышенной влажности
• При монтаже не затягивайте клеммы чрезмерно - можно повредить медные жилы
• Убедитесь, что нулевой проводник не соединён с заземлением после устройства - это вызовет ложные срабатывания
• Если в сети есть частотные преобразователи, ИБП или LED-драйверы - рассмотрите возможность использования дифавтомата типа A вместо AC
• При использовании нескольких дифавтоматов в одном щите - учитывайте координацию с другими защитными устройствами, чтобы избежать ложных отключений
