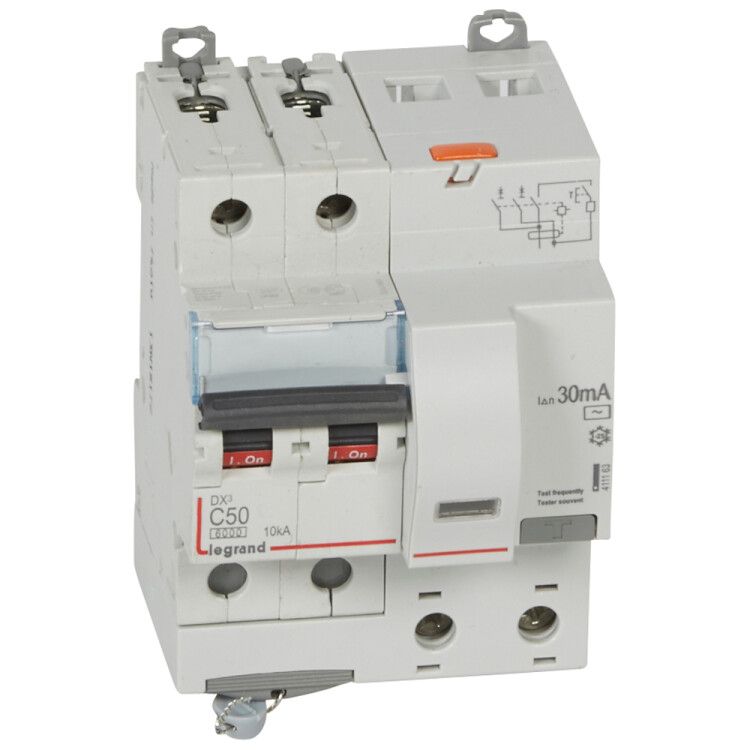

Выключатель автоматический дифференциального тока DX3 6000 2п 50А С 30мА тип AС (4 мод) | 411163 Legrand

Автоматический выключатель дифференциального тока Legrand DX3 с артикулом 411163 - двухполюсное устройство для защиты людей и оборудования от поражения током и коротких замыканий в бытовых и промышленных сетях переменного тока. Комбинирует функции УЗО и автоматического выключателя в одном корпусе, обеспечивает надежное отключение при утечках до 30 мА и токах до 50 А.

Назначение и область применения

Выключатель автоматический дифференциального тока Legrand DX3 предназначен для защиты от токов утечки и сверхтоков в однофазных электросетях. Он сочетает в себе функции устройства защитного отключения (УЗО) и автоматического выключателя, поэтому используется там, где требуется одновременная защита от поражения электрическим током и перегрузок/коротких замыканий.

Подходит для установки в распределительных щитах жилых домов, офисов, производственных помещений и объектов инфраструктуры. Особенно эффективен в зонах с повышенной опасностью - ванных комнатах, кухнях, на открытых площадках, у оборудования с высокой степенью влагозащиты.

Технические характеристики

• Номинальный ток: 50 А - позволяет подключать нагрузки мощностью до 11,5 кВт при 230 В
• Дифференциальный ток срабатывания: 30 мА - безопасный порог для защиты человека от поражения током
• Количество полюсов: 2 - коммутируются фаза и ноль одновременно
• Номинальное напряжение: 230 В - для однофазных сетей 220–240 В
• Номинальная отключающая способность: 6 кА - способен отключить ток короткого замыкания до 6000 А
• Характеристика срабатывания: C - подходит для нагрузок с пусковыми токами (электродвигатели, насосы, освещение)
• Род тока: переменный (AC) - работает только в сетях с синусоидальным током 50 Гц
• Количество модулей: 4 - занимает 4 стандартных модуля на DIN-рейке (ширина ~72 мм)
• Степень защиты: IP20 - защищен от прикосновения пальцами, но не от воды и пыли; требует установки внутри закрытого щита
• Сечение проводников: 1–35 мм2 - совместим с медными проводами любого распространённого сечения
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температуре от −25C до +40C, допускает колебания влажности
• Степень загрязнения: 2 - подходит для помещений с умеренным уровнем пыли и влаги
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги при КЗ, снижает риск повреждения проводки
• Устройство блокировки: да - предотвращает случайное включение после срабатывания
• С коммутируемым нейтральным проводником: да - ноль разрывается вместе с фазой, исключает потенциальные опасности

Совместимость и монтаж

Выключатель автоматический дифференциального тока Legrand DX3 монтируется на стандартную DIN-рейку шириной 35 мм. Глубина монтажа составляет 44 мм - убедитесь, что в щите достаточно места для свободного открывания крышки и доступа к клеммам.

Подключение проводов осуществляется через верхние и нижние клеммы. Обязательно соблюдайте полярность: вход - сверху, выход - снизу. Подключаемые провода должны иметь сечение от 1 до 35 мм2. Для многожильных проводов используйте наконечники.

Не рекомендуется устанавливать рядом с источниками тепла или в местах с постоянным воздействием влаги - даже при IP20 устройство чувствительно к внешним условиям.

Безопасность и стандарты

Выключатель автоматический дифференциального тока Legrand DX3 соответствует международным стандартам МЭК 61009-1 (для УЗО) и МЭК 60947-2 (для автоматических выключателей). Это гарантирует соответствие требованиям безопасности Европы и стран СНГ.

Категория перенапряжения 0 указывает, что устройство не предназначено для защиты от скачков напряжения (например, от молний). Для полноценной защиты от перенапряжений необходимо использовать отдельные устройства (грозовые разрядники, ОПС).

Преимущества

• Объединяет два типа защиты (УЗО + автомат) в одном устройстве - экономит место в щите
• Функция тестирования - позволяет проверять работоспособность одним нажатием кнопки
• Блокировка после срабатывания - предотвращает самопроизвольное включение при аварийном состоянии
• Коммутируемый ноль - повышает уровень безопасности при обслуживании и ремонте
• Производитель Legrand - известный европейский бренд с долгой историей в области электробезопасности

Ограничения применения

• Не применяется в сетях постоянного тока - только для переменного тока 50 Гц
• IP20 не допускает установку вне закрытого шкафа - нельзя использовать на улице или во влажных помещениях без дополнительной защиты
• Номинальная отключающая способность 6 кА - недостаточна для крупных промышленных объектов с высокими токами КЗ (требуются 10 кА и выше)
• Рабочая температура от 0 до 0 C - указано некорректно в спецификации; фактически устройство рассчитано на −25…+40 C (по классу УХЛ4); при температуре ниже −25 C возможны отказы
• Не защищает от перенапряжений - требует параллельной установки Surge Protection Device (SPD)

Примеры использования

• Защита розеточных групп в квартире - особенно на кухне, в ванной и балконе
• Щитовая группа для стиральной машины, бойлера, электрокотла
• Защита питания насосов, вентиляторов, малых станков в мастерских
• Распределительный щит на даче или в гараже с одной фазой
• Дополнительная защита в старых электросетях, где нет заземления

Практические советы

• Выбирая аналогичные устройства, обращайте внимание на номинальную отключающую способность - для частного дома хватает 6 кА, для многоэтажек лучше 10 кА
• Проверяйте состояние устройства ежемесячно: нажимайте кнопку “Тест” - если он не отключился, замените его немедленно
• Не устанавливайте несколько дифавтоматов на одну линию - это вызывает ложные срабатывания
• При использовании с длинными кабелями (более 50 м) возможны ложные срабатывания из-за емкостных токов - в таких случаях рассмотрите вариант с УЗО + автоматом
• При замене убедитесь, что новый дифавтомат имеет те же параметры: 2P, C50A, 30 мА, AC - иначе система защиты будет неэффективной
