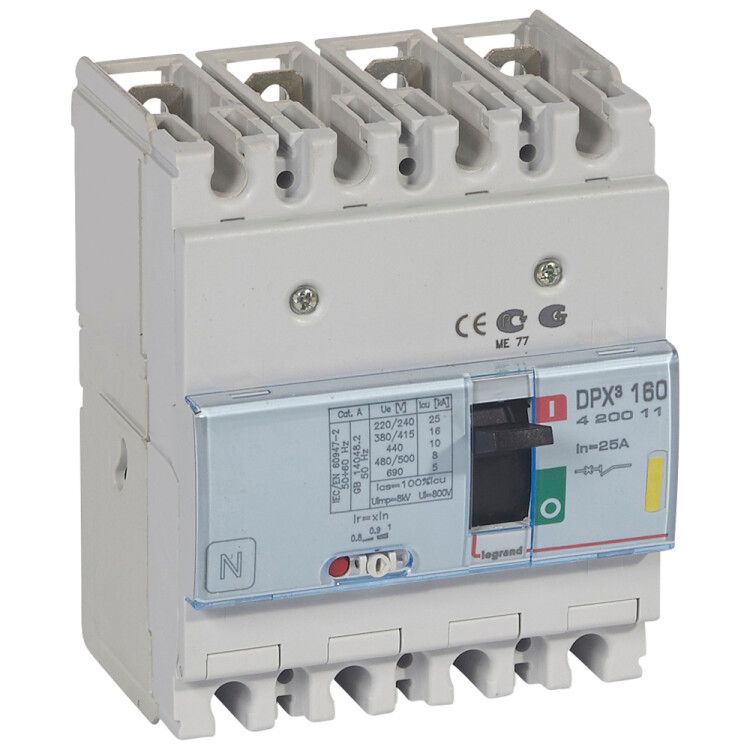

Автоматический выключатель DPX3 160 - термомагнитный расцепитель 16 кА 400 В~ 4П 25 А | 420011 Legrand

Автоматический выключатель четырехполюсный 25А 16кА DPX3 160 400В от Legrand — надёжное устройство для защиты промышленных электросетей до 400 В. Он сочетает тепловую и электромагнитную защиту, рассчитан на работу с кабелями до 35 мм² и устанавливается на DIN-рейку. Артикул 420011 соответствует серии DPX3.

Назначение и область применения

Автоматический выключатель четырехполюсный 25А 16кА DPX3 160 400В предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Устройство применяется в промышленных системах низкого напряжения — например, на станках, конвейерах, распределительных щитах и других объектах с трёхфазными нагрузками. Четыре полюса позволяют одновременно отключать все фазы и ноль, что важно для безопасности и соблюдения требований ПУЭ.

Технические характеристики

• Номинальный ток: 25 А — максимальный постоянный ток, который выключатель может проводить без срабатывания
• Номинальное напряжение: 400 В — работает в трёхфазных сетях переменного тока
• Номинальная отключающая способность: 16 кА — способен безопасно отключить ток короткого замыкания до этой величины
• Тип расцепителя: тепловой (для перегрузок) и электромагнитный (для КЗ)
• Диапазон настройки перегрузки: 20–25 А — можно настроить чувствительность к перегрузкам в этом пределе
• Диапазон регулировки КЗ: 400 А — порог срабатывания магнитного расцепителя установлен на уровне 400 А
• Максимальное сечение кабеля: 35 мм² — подходят жилы сечением до этого значения
• Степень защиты: IP30 — защищён от доступа инструментов и частиц больше 2,5 мм, но не от воды
• Конструкция: стационарная — не предназначена для частой перемены мест установки
• Способ монтажа: на DIN-рейку — совместим с типичными шкафами и щитами
• Тип подключения: винтовое — зажимы для проводов затягиваются гаечным ключом
• Тип привода: ручной — управление через рычажковый переключатель
• Моторный привод: да — возможно подключение внешнего привода для удалённого управления
• Защита по минимальному напряжению: да — отключается при снижении напряжения ниже допустимого уровня
• Индикатор отключения: да — визуально показывает состояние (вкл/выкл)
• Указатель расцепления: да — отличает аварийное отключение от ручного
• Нормативный документ: МЭК 60947-2 — соответствие международному стандарту
• Климатическое исполнение: УХЛ4 — работает при температуре от −25°C до +40°C, в условиях повышенной влажности

Совместимость и монтаж

Автоматический выключатель четырехполюсный 25А 16кА DPX3 160 400В устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы — рекомендуется использовать наконечники типа НШВИ для многожильных проводов. Устройство совместимо с другими модулями серии DPX3, что позволяет компактно собирать щиты. Моторный привод подключается дополнительно — требуется согласование с контроллером или кнопочным постом. Обязательно проверьте посадочные размеры перед монтажом: устройство имеет фиксированную форму, не подлежит адаптации под другие рейки.

Безопасность и стандарты

Выключатель соответствует стандарту МЭК 60947-2, что гарантирует точность срабатывания и долговечность. Защита по минимальному напряжению исключает самопроизвольное включение оборудования после восстановления питания. Индикатор положения и указатель расцепления повышают безопасность обслуживания — оператор сразу видит причину отключения. IP30 не обеспечивает защиту от брызг и пыли, поэтому устройство следует устанавливать внутри закрытых щитов.

Преимущества

• Два типа расцепления обеспечивают точную защиту как от длительных перегрузок, так и от импульсных КЗ
• Настройка тока срабатывания перегрузки (20–25 А) позволяет точно адаптировать защиту под конкретную нагрузку
• Поддержка моторного привода — удобно для автоматизации и дистанционного управления
• Указатель расцепления помогает быстро определить причину отключения — перегрузка или КЗ
• Комплектное устройство — всё необходимое включено, дополнительные аксессуары не требуются для базового функционирования

Ограничения применения

• Не предназначен для работы вне помещений — степень защиты IP30 не защищает от влаги и пыли
• Не используется в цепях постоянного тока — только для переменного тока 400 В
• Максимальный ток КЗ — 16 кА; при более высоких токах КЗ возможен выход из строя
• Не подходит для частого ручного включения/отключения — механизм рассчитан на эксплуатационные срабатывания, а не на коммутацию нагрузки
• Требуется точная затяжка винтов — слабый контакт вызывает нагрев, перегрев — риск возгорания

Примеры использования

• Щитовая автоматика на заводе — защита трёхфазного двигателя насоса мощностью 11 кВт
• Распределительный щит в цехе с конвейерной линией — отключение всех фаз при аварии
• Система освещения крупного склада — защита от скачков напряжения и перегрузок
• Объекты с автоматическим управлением — при наличии моторного привода интегрируется в SCADA-системы

Практические советы

• Перед установкой проверьте, чтобы сечение кабеля не превышало 35 мм² — иначе невозможно плотное соединение
• При настройке тока перегрузки выбирайте значение близкое к рабочему току нагрузки, но не выше 25 А
• Для многожильных проводов используйте наконечники — они предотвращают ослабление контакта при вибрации
• Проверяйте положение рычага после монтажа — он должен свободно перемещаться без заеданий
• При использовании моторного привода убедитесь, что источник питания совпадает с требованиями устройства
• Не устанавливайте рядом с источниками тепла — перегрев снижает срок службы расцепителей
