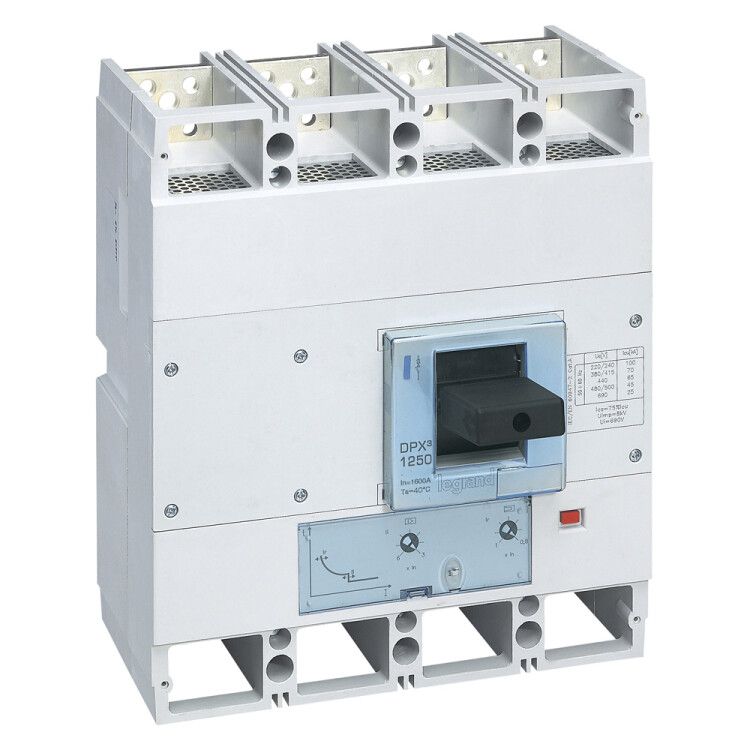

Автоматический выключатель DPX3 1600 - термомагн. расц. 36 кА 400 В~ 4П 630 А | 422256 Legrand

Автоматический выключатель DPX3 1600 — это надёжный четырёхполюсный аппарат с номинальным током 630 А и отключающей способностью 36 кА, предназначенный для защиты промышленных сетей переменного и постоянного тока. Бренд Legrand обеспечивает соответствие международным стандартам, а компактная конструкция позволяет легко интегрировать DPX3 1600 в силовые щиты.

Назначение и область применения

Автоматический выключатель DPX3 1600 используется для защиты электрических цепей от перегрузок и коротких замыканий в промышленных системах. Подходит для питания крупных двигателей, распределительных щитов, конвейеров, сварочного оборудования и других мощных нагрузок. Применяется в условиях жесткой эксплуатации — заводы, энергообъекты, объекты инфраструктуры.

Технические характеристики

• Номинальный ток: 630 А
• Количество полюсов: 4
• Номинальная отключающая способность: 36 кА
• Номинальное напряжение: 220–690 В ~ / DC
• Тип расцепителя: термомагнитный (тепловой + электромагнитный)
• Диапазон настройки защиты от перегрузки: 504–630 А
• Диапазон срабатывания при КЗ: 3150–6300 А
• Номинальное напряжение управления: 400 В ~
• Максимальное сечение кабеля: 125 мм²
• Степень защиты: IP30 (защита от доступа пальцев и твердых предметов, но не от воды)
• Род тока: AC/DC
• Климатическое исполнение: УХЛ4 (работает при температуре от −25°C до +40°C, повышенная влажность)
• Количество вспомогательных контактов: 3 (можно использовать для сигнализации состояния)
• Тип подключения: винтовой зажим
• Тип привода: ручной (тумблер)
• Монтаж: на монтажную плату (фиксация болтами)
• Наличие расцепителя минимального напряжения: да (отключение при просадке напряжения ниже порога)
• Индикация: есть указатель расцепления и возможность установки индикатора отключения
• Сертификация: МЭК 60947-2

Совместимость и монтаж

Автоматический выключатель DPX3 1600 предназначен для установки на монтажную плиту — фиксируется болтами через отверстия в основании. Для подключения используются винтовые зажимы, рассчитанные на кабели до 125 мм². Обязательно соблюдать момент затяжки, указанный в руководстве производителя — избыточное усилие повредит контактные поверхности. Наличие трёх вспомогательных контактов позволяет подключить системы сигнализации (например, «отключен» или «расцепился»). Моторный привод можно заказать дополнительно — он нужен для дистанционного управления в автоматизированных системах.

Безопасность и стандарты

DPX3 1600 соответствует стандарту МЭК 60947-2, что гарантирует безопасность и предсказуемость работы в аварийных ситуациях. Расцепители обеспечивают селективную защиту: тепловой реагирует на длительные перегрузки, магнитный — на импульсы КЗ. Устройство имеет механический указатель положения и возможность установки внешнего индикатора — это снижает риск ошибочного включения после срабатывания. IP30 защищает от случайного прикосновения к токоведущим частям, но не от влаги — не применяйте в сырых помещениях без дополнительной защиты.

Преимущества

• Высокая отключающая способность (36 кА) — подходит для сетей с большими токами КЗ
• Широкий диапазон настройки защиты от перегрузки (504–630 А) — точная адаптация под конкретную нагрузку
• Поддержка AC/DC — универсальное применение в системах с выпрямителями
• Встроенный расцепитель минимального напряжения — предотвращает запуск оборудования при недостаточном питании
• Готовый набор вспомогательных контактов — экономит время на сборку схем контроля
• Чёткая индикация расцепления — ускоряет диагностику отказов

Ограничения применения

• Не предназначен для установки в открытых наружных щитах — степень защиты IP30 не защищает от влаги и пыли
• Требуется монтажная плита; нельзя установить на DIN-рейку
• Нельзя использовать в средах с высокой концентрацией проводящей пыли (металлической, угольной) — риск пробоя
• При работе на постоянном токе возможна снижение отключающей способности — проверьте данные в спецификации Legrand для DC
• Не рекомендован для частых операций включения/выключения — предназначен для защиты, а не для коммутационного управления

Примеры использования

• Защита главного входа в промышленный цех с несколькими двигателями суммарной мощностью более 300 кВт
• Щит питания конвейерной линии с частотными преобразователями
• Распределительный щит на заводе с гибридными источниками (сетевой + дизель-генератор)
• Система управления насосной станцией с требованием отключения при падении напряжения

Практические советы

• При выборе DPX3 1600 обязательно проверьте посадочные размеры монтажной платы — совпадение с вашим шасси критично
• Настройте ток срабатывания перегрузки ближе к максимальному рабочему току нагрузки, но не выше 630 А — это продлит срок службы аппарата
• Используйте вспомогательные контакты для передачи сигнала в SCADA-систему — это уменьшит простои при авариях
• При использовании в цепях с постоянным током убедитесь, что ток КЗ не превышает допустимую величину для DC — она ниже, чем для AC
• Проверяйте состояние винтовых зажимов каждые 6–12 месяцев — особенно при больших токах, чтобы избежать нагрева
• Если требуется дистанционное управление — закажите моторный привод сразу, так как модификация отличается конструкцией корпуса
