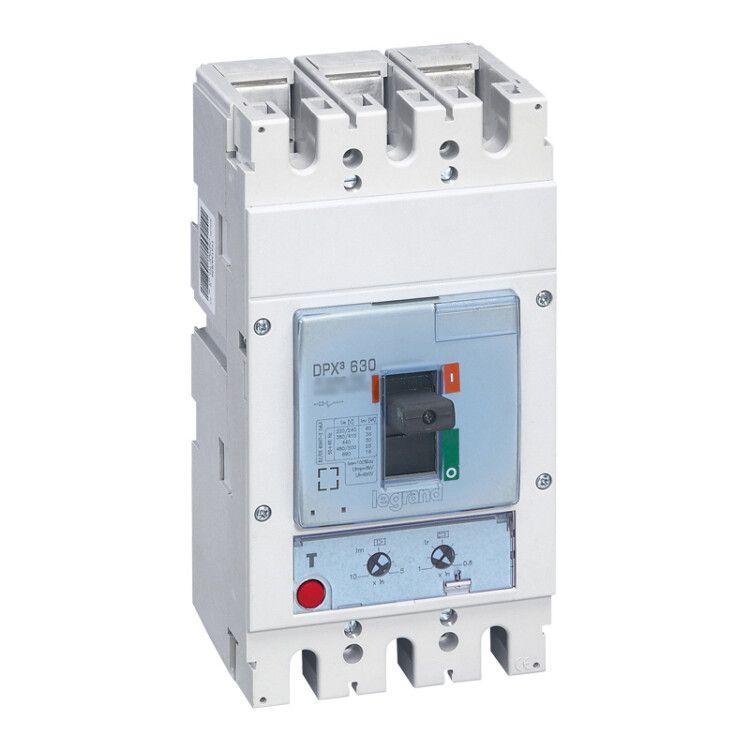

Автоматический выключатель DPX3 630 - термомагнитный расцепитель 100 кА 400 В~ 3П А | 422046 Legrand

Автоматический выключатель DPX3 630 630A 100кА 400В~ термомагнитный расцепитель - это надёжное устройство для защиты промышленных электросетей от перегрузок и коротких замыканий. Произведённый Legrand, он предназначен для стационарной установки в силовых щитах и обеспечивает высокую отключающую способность при работе с переменным током до 690 В.

Назначение и область применения

Автоматический выключатель DPX3 630 630A 100кА 400В~ термомагнитный расцепитель используется для защиты мощных электрических цепей в промышленных объектах. Он применяется в распределительных щитах на заводах, на производственных линиях, в системах энергообеспечения крупных зданий и на участках с высокими токами короткого замыкания. Подходит для защиты двигателей, трансформаторов, шинопроводов и других нагрузок, требующих точной и быстродействующей защиты.

Технические характеристики

• Номинальный ток: 630 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Номинальная отключающая способность: 100 кА - способен безопасно отключить цепь даже при сверхтоке до 100 тысяч ампер.
• Номинальное напряжение: 220–690 В ~ - работает в сетях переменного тока с этим диапазоном напряжений.
• Тип расцепителя: термомагнитный - сочетание тепловой защиты от длительных перегрузок и магнитной защиты от коротких замыканий.
• Уставка магнитного расцепителя: 10 In - срабатывает при токе, равном 10-кратному номинальному (6300 А).
• Диапазон настройки защиты от перегрузки: 504–630 А - можно точно настроить порог срабатывания под конкретную нагрузку.
• Диапазон регулировки расцепителя КЗ: 3150–6300 А - позволяет адаптировать чувствительность к короткому замыканию.
• Род тока: AC/DC - совместим с переменным и постоянным током.
• Максимальное сечение кабеля: 125 мм2 - поддерживает подключение массивных медных жил.
• Степень защиты: IP30 - защита от доступа инструментов и частиц больше 2,5 мм, но не от воды.
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренным и холодным климатом, в том числе с повышенной влажностью.
• Тип подключения: винтовое - надёжное соединение с помощью болтовых зажимов.
• Способ монтажа: монтажная плата - устанавливается на DIN-рейку или специальную плату внутри щита.
• Вид привода: ручной - управление осуществляется через рычаг-тумблер.
• Индикатор отключения: возможность установки - можно дополнительно оснастить световым индикатором.
• Указатель расцепления: да - видно, что выключатель сработал из-за перегрузки или КЗ, а не был отключен вручную.
• Защита по минимальному напряжению: да - автоматически отключится при снижении напряжения ниже допустимого уровня.
• Количество контактов: 2 НО / 2 НЗ - два нормально открытых и два нормально закрытых вспомогательных контакта для сигнализации состояния.
• Моторный привод: опционально - можно заказать с электроприводом для удалённого управления.
• Комплектное устройство: да - поставляется полностью собранным, без необходимости сборки.
• Нормативный документ: МЭК 60947-2 - соответствует международному стандарту на низковольтные коммутационные аппараты.

Совместимость и монтаж

Автоматический выключатель DPX3 630 630A 100кА 400В~ термомагнитный расцепитель монтируется на DIN-рейку шириной 35 мм. Для подключения используйте кабели с сечением до 125 мм2 - важно плотно затянуть винты, чтобы избежать нагрева. Обеспечьте достаточное пространство вокруг устройства для теплоотвода - особенно при работе на пределе номинала. Комплексная система контактов позволяет легко интегрировать его в системы автоматизации через вспомогательные контакты. Моторный привод (по запросу) позволяет управлять выключателем дистанционно, что удобно для централизованного контроля.

Безопасность и стандарты

Выключатель соответствует стандарту МЭК 60947-2, что гарантирует соответствие требованиям безопасности, надёжности и долговечности. Защита по минимальному напряжению исключает самопроизвольное включение оборудования после аварийного отключения. Индикация положения и указатель расцепления позволяют оперативно диагностировать причину отключения. IP30 обеспечивает защиту от внешних предметов, но не от брызг - не устанавливайте в сырых или открытых местах без дополнительной защиты.

Преимущества

• Высокая отключающая способность (100 кА) делает его подходящим для сложных промышленных сетей с большими токами КЗ.
• Широкий диапазон настройки защиты от перегрузки (504–630 А) позволяет точно адаптировать устройство под реальные условия эксплуатации.
• Наличие вспомогательных контактов и возможности установки индикаторов упрощают интеграцию в системы SCADA и АСУ ТП.
• Термомагнитный расцепитель обеспечивает двойную защиту - как от длительных перегрузок, так и от внезапных КЗ.
• Комплектность и готовность к монтажу снижают время установки и риск ошибок при сборке.

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP30 не защищает от влаги и пыли.
• Не рекомендован для частых циклов включения/выключения - предназначен для стационарной работы, а не для часто коммутируемых нагрузок.
• Требует качественного охлаждения при работе на предельных значениях - перегрев возможен при плохой вентиляции щита.
• Не подходит для бытовых сетей - слишком большой номинал и цена, неоправданно избыточен для домашнего использования.
• При использовании с DC требуется проверка совместимости - хотя формально поддерживается, характеристики могут отличаться от AC режима.

Примеры использования

• Главный входной автомат в промышленном распределительном щите цеха с мощными станками.
• Защита главного шинопровода на производстве, где возможны токи КЗ до 80–100 кА.
• Щит питания конвейерной линии с несколькими двигателями суммарной мощностью более 300 кВт.
• Система резервирования электроэнергии на объектах с критичной нагрузкой - благодаря защите по минимальному напряжению.

Практические советы

• При выборе уставок защиты учитывайте реальный рабочий ток нагрузки - лучше выбирать уставку чуть выше средней нагрузки, но ниже номинала кабеля.
• Обязательно проверяйте момент затяжки винтов подключения - недостаточно затянутые контакты вызывают перегрев и выход из строя.
• Если нужна дистанционная командировка - заранее заказывайте модель с моторным приводом, так как модификация не является универсальной.
• Для обслуживания и диагностики используйте вспомогательные контакты - они передают сигнал в систему управления о состоянии выключателя.
• Не устанавливайте рядом с источниками тепла - температурная компенсация расцепителей зависит от окружающей среды.
• Проверяйте наличие указателя расцепления при каждом плановом осмотре - это экономит время при поиске причины отключения.
