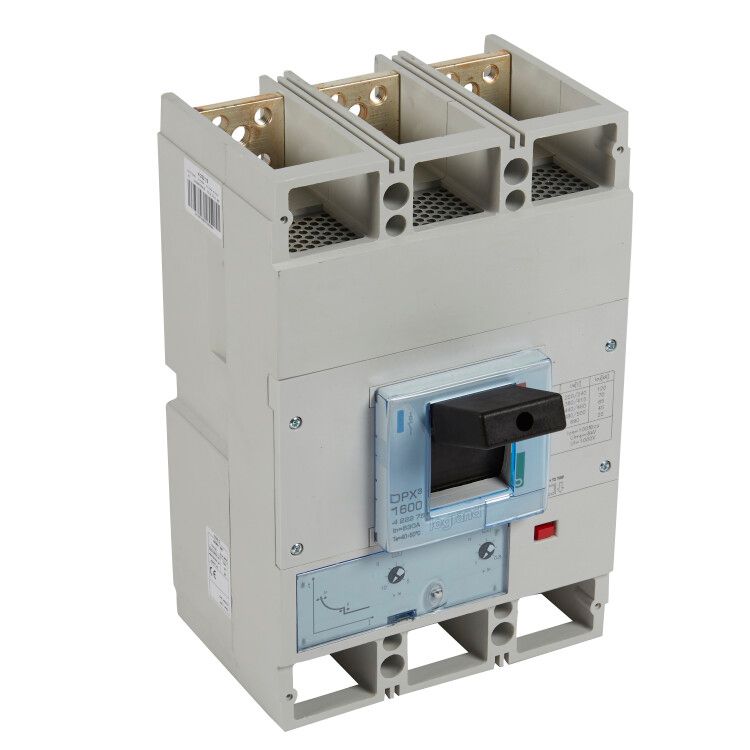

Автоматический выключатель DPX3 1600 - термомагн. расц. 70 кА 400 В~ 3П 630 А | 422275 Legrand

Автоматический выключатель DPX3 1600 630А 70кА - трёхполюсное устройство в литом корпусе от Legrand, предназначенное для защиты промышленных цепей от перегрузок и коротких замыканий. Модель с термомагнитным расцепителем и номинальным током 630 А обеспечивает надёжную работу в системах до 690 В переменного и постоянного тока.

Назначение и область применения

Автоматический выключатель DPX3 1600 630А 70кА используется для защиты силовых цепей в промышленных объектах: распределительных щитах, станках, конвейерах, насосных станциях и других системах с высокими токами нагрузки. Подходит для установки в помещениях с контролируемой средой, где требуется надёжная и точная защита оборудования.

Технические характеристики

• Номинальный ток: 630 А - максимальный длительно допустимый ток без срабатывания.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Номинальная отключающая способность: 70 кА - способен безопасно отключить цепь при сверхтоке до 70 тысяч ампер.
• Номинальное напряжение: 220–690 В - работает как в сетях переменного, так и постоянного тока.
• Тип расцепителя: термомагнитный - сочетание тепловой защиты от перегрузки и магнитной от короткого замыкания.
• Диапазон настройки защиты от перегрузки: 504–630 А - можно точно настроить порог срабатывания под конкретную нагрузку.
• Уставка магнитного расцепителя: 3150–6300 А - срабатывает мгновенно при КЗ, без задержки.
• Напряжение питания расцепителя минимального напряжения: да - автомат отключится при снижении напряжения ниже установленного уровня, предотвращая аварийный запуск оборудования.
• Максимальное сечение кабеля: 125 мм2 - позволяет подключать мощные проводники без переходников.
• Степень защиты: IP30 - защита от доступа к опасным частям и твёрдыми предметами >2,5 мм; не защищён от воды.
• Род тока: AC/DC - совместим с переменным и постоянным током.
• Климатическое исполнение: УХЛ4 - рассчитан на работу в условиях умеренного и холодного климата, в закрытых помещениях с возможностью конденсации влаги.
• Количество вспомогательных контактов: 3 - позволяют передавать сигналы о состоянии выключателя (вкл./выкл./расцепление) в системы управления.
• Тип подключения: винтовое - надёжное соединение с помощью болтов, требует правильного момента затяжки.
• Нормативный документ: МЭК 60947-2 - соответствует международному стандарту на низковольтные коммутационные аппараты.
• Способ монтажа: монтажная плата - устанавливается на DIN-рейку или жёстко крепится к платформе.
• Указатель расцепления: есть - визуально показывает причину отключения (перегрузка, КЗ, минимальное напряжение).
• Индикатор отключения: возможно подключение - позволяет удалённо отслеживать состояние аппарата.
• Моторный привод: опционально - для дистанционного включения/отключения через внешний механизм.

Совместимость и монтаж

Автоматический выключатель DPX3 1600 630А 70кА монтируется на DIN-рейку или жёстко на монтажную плиту. Для подключения используйте кабели сечением до 125 мм2. Винтовые зажимы требуют контроля усилия затяжки - избыточный момент повредит контакт, недостаточный вызовет нагрев. Установите устройство в сухом, хорошо вентилируемом месте. Наличие трёх вспомогательных контактов позволяет легко интегрировать его в системы АСУ ТП. Моторный привод устанавливается дополнительно, если нужна дистанционная операция.

Безопасность и стандарты

Выключатель соответствует стандарту МЭК 60947-2, что гарантирует соответствие требованиям безопасности, надёжности и долговечности. Конструкция исключает случайный доступ к токоведущим частям благодаря степени защиты IP30. Расцепители обеспечивают селективную защиту: тепловой реагирует на длительные перегрузки, магнитный - на внезапные скачки тока. Устройство имеет механический указатель положения и возможность подключения индикатора отключения, что повышает безопасность обслуживания.

Преимущества

• Широкий диапазон настройки защиты от перегрузки (504–630 А) - точная адаптация под нагрузку.
• Высокая отключающая способность (70 кА) - подходит для крупных промышленных объектов с большими токами КЗ.
• Поддержка AC/DC - универсальность для различных типов сетей.
• Встроенная защита от минимального напряжения - предотвращает самопроизвольный запуск оборудования после перебоев.
• Возможность модульного расширения: вспомогательные контакты, индикаторы, моторный привод - гибкая настройка под задачи.
• Чёткий визуальный индикация состояния - ускоряет диагностику и ремонт.

Ограничения применения

• Не предназначена для открытых площадок - степень защиты IP30 не защищает от влаги и пыли.
• Не рекомендуется для бытовых или слаботочных систем - слишком высокие токовые параметры.
• Требует профессионального монтажа - неверная затяжка клемм может привести к перегреву и выходу из строя.
• Не подходит для частых циклов включения/отключения - не является аппаратом для частого коммутирования, только для защиты.
• Моторный привод и некоторые функции - опциональны, требуют дополнительной комплектации.

Примеры использования

• Защита главного входа в промышленный распределительный щит 690 В.
• Обеспечение селективной защиты двигателя 500 кВт на конвейере.
• Функция минимального напряжения - предотвращает запуск станка при просадке сети после удара молнии.
• Интеграция в систему SCADA через вспомогательные контакты - отображение статуса выключателя на экране оператора.

Практические советы

• При выборе уставки защиты от перегрузки - настраивайте её близко к рабочему току оборудования, но не выше 95% от номинала (в данном случае - не более 600 А).
• Проверьте сечение кабеля перед подключением - использование проводника больше 125 мм2 невозможно без переходника.
• Для систем с частыми колебаниями напряжения активируйте функцию минимального напряжения - она предотвратит аварии при восстановлении питания.
• При использовании моторного привода - убедитесь, что он совместим с моделью DPX3 1600 и правильно подключен к управляемому контуру.
• Регулярно проверяйте визуальный индикатор расцепления - он помогает отличить перегрузку от КЗ, что ускоряет поиск причины отказа.
• Не устанавливайте выключатель рядом с источниками тепла - температурные изменения влияют на чувствительность теплового расцепителя.
