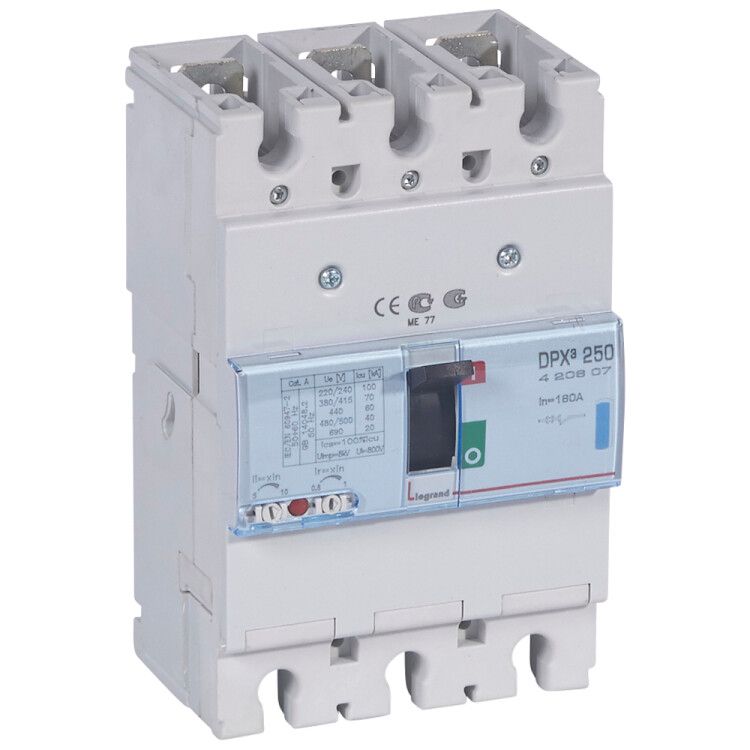

Автоматический выключатель DPX3 250 - термомагнитный расцепитель 70 кА 400 В~ 3П 160 А | 420607 Legrand

Автоматический выключатель DPX3 250 160А 70кА 400В от Legrand — трёхполюсное устройство с термомагнитным расцепителем, предназначенное для надёжной защиты промышленных электросетей от перегрузок и коротких замыканий. Устройство совмещает высокую отключающую способность, точную настройку и простоту монтажа на DIN-рейку.

Назначение и область применения

Автоматический выключатель DPX3 250 160А 70кА 400В используется для защиты электрических цепей в промышленных объектах: на производствах, в распределительных щитах, на станках, конвейерах и других системах с высокими токовыми нагрузками. Он обеспечивает безопасное включение, отключение и автоматическую защиту сети при аварийных ситуациях — перегрузке или коротком замыкании.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 160 А
• Номинальное напряжение: 220–690 В (работает в сетях до 400 В переменного тока)
• Номинальная отключающая способность: 70 кА — способен безопасно отключить даже самые мощные КЗ
• Тип расцепителя: термомагнитный (тепловой + электромагнитный)
• Диапазон настройки защиты от перегрузки: 128–160 А — можно точно адаптировать под нагрузку
• Диапазон регулировки защиты от КЗ: 800–1600 А — гибкая настройка чувствительности к импульсным токам
• Максимальное сечение кабеля: 50 мм² — поддерживает крупные медные жилы
• Степень защиты: IP30 — защищён от доступа пальцев и твёрдых предметов, но не от воды
• Монтаж: на DIN-рейку, стационарная конструкция
• Подключение: винтовые зажимы
• Управление: ручной тумблер
• Климатическое исполнение: УХЛ4 — работает при температуре от −40°C до +40°C, в условиях повышенной влажности
• Стандарт: МЭК 60947-2
• Гарантия: 24 месяца
• Индикация: есть указатель расцепления, возможность установки внешнего индикатора отключения
• Дополнительно: защита по минимальному напряжению, устойчивость к УФ-излучению, опционально — моторный привод

Совместимость и монтаж

Автоматический выключатель DPX3 250 160А 70кА 400В монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы — допускается подвод кабелей сечением до 50 мм². Устройство совместимо с другими модулями серии DPX3, что позволяет собирать компактные распределительные щиты. Установка требует отключения питания и соблюдения правил безопасности при работе с токоведущими частями. Рекомендуется использовать момент затяжки, соответствующий рекомендациям Legrand, чтобы избежать повреждения зажимов.

Безопасность и стандарты

Выключатель соответствует международному стандарту МЭК 60947-2, который гарантирует надёжность и предсказуемость работы в аварийных режимах. Защита по минимальному напряжению исключает самопроизвольное включение после восстановления питания. Индикатор расцепления позволяет визуально определить причину отключения — перегрузка или КЗ. Устройство устойчиво к воздействию ультрафиолета, что важно при использовании в помещениях с ярким освещением или на открытых площадках.

Преимущества

• Высокая отключающая способность (70 кА) — подходит для сложных промышленных сетей с большими токами КЗ
• Широкий диапазон настройки защиты — позволяет точно подстроить параметры под конкретную нагрузку
• Наличие индикации расцепления — ускоряет диагностику отказов
• Устойчивость к УФ-излучению — продлевает срок службы при длительном воздействии света
• Опциональный моторный привод — даёт возможность удалённого управления
• Комплектное устройство — всё необходимое включено, дополнительные аксессуары не обязательны

Ограничения применения

• Не предназначен для использования во взрывоопасных средах — степень защиты IP30 не обеспечивает герметичность
• Не рассчитан на постоянное погружение в воду или работу под дождём — требуется установка в закрытых щитах
• Не подходит для домашних сетей с малыми токами — слишком мощный и дорогой для бытового использования
• Требует профессионального монтажа — неквалифицированная установка может привести к выходу из строя или опасности возгорания

Примеры использования

• Щитовая автоматики на заводе — защита линий питания насосов, компрессоров, конвейеров
• Распределительный шкаф на складе — обеспечение безопасности для группового освещения и силовых розеток
• Объекты ЖКХ — защита основных вводов в многоквартирные дома (при условии соответствия проектной мощности)
• Производственные участки с частыми пусками двигателей — благодаря настраиваемому магнитному расцепителю снижается риск ложных срабатываний

Практические советы

• Перед установкой проверьте соответствие номинала автомата DPX3 250 160А 70кА 400В расчетному току нагрузки — не используйте его для цепей ниже 100 А
• При настройке защиты от перегрузки выбирайте значение ближе к максимальной рабочей нагрузке, но не выше 160 А
• Для удобства обслуживания устанавливайте рядом с выключателем индикатор отключения — он покажет, почему произошло отключение
• При использовании в холодных условиях (УХЛ4) убедитесь, что щит не подвергается конденсации — это может вызвать коррозию контактов
• Если нужна дистанционная коммутация — заказывайте модель с моторным приводом сразу, так как модификация после монтажа невозможна
• Не забудьте про посадочный диаметр — винтовые зажимы рассчитаны на кабели до 50 мм²; более толстые жилы потребуют переходника
