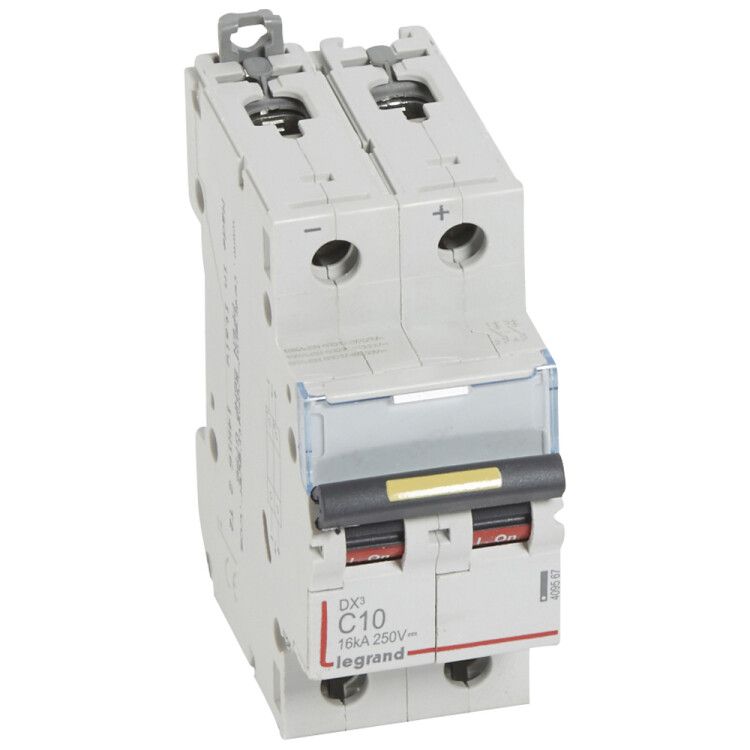

Выключатель автоматический модульный 2п C 10А 16кА DX3 10000 2мод. DC 250В Leg 409567 Legrand

Автоматический выключатель Legrand DX3 409567 - двухполюсный коммутационный аппарат с номинальным током 10 А, предназначенный для защиты цепей постоянного тока до 250 В в промышленных установках. Устройство монтируется на DIN-рейку, имеет класс токоограничения 10 и отключающую способность 16 кА.

Назначение и область применения

Выключатель Legrand DX3 409567 используется для защиты электрических цепей постоянного тока от перегрузок и коротких замыканий. Применяется в промышленных системах: управление питанием оборудования, конвейеры, системы автоматизации, зарядные устройства, батарейные массивы и другие объекты с постоянным током до 250 В. Подходит для стационарной установки в щитах и распределительных шкафах.

Технические характеристики

• Номинальный ток: 10 А
• Количество полюсов: 2
• Номинальное напряжение: 230 В (DC)
• Номинальная отключающая способность: 16 кА
• Характеристика срабатывания: C - подходит для нагрузок со средним пусковым током (например, двигатели, трансформаторы)
• Род тока: постоянный (DC)
• Номинальное напряжение изоляции: 500 В
• Номинальное импульсное выдерживаемое напряжение: 4 кВ
• Класс токоограничения: 10 - высокий уровень ограничения тока КЗ, снижающий термические и электродинамические воздействия
• Поперечное сечение подключаемых проводов: 1,5–35 мм2
• Степень защиты: IP20 - защита от доступа пальцев, но не от пыли и воды
• Климатическое исполнение: УХЛ4 - работает при температуре от –25 C до +70 C, допустимо применение в неотапливаемых помещениях с умеренной влажностью
• Количество модулей DIN: 2
• Глубина монтажа: 44 мм
• Частота: 0 Гц - предназначен исключительно для постоянного тока
• Стандарты: МЭК 60898-1 / МЭК 60947-2

Совместимость и монтаж

Выключатель Legrand DX3 409567 устанавливается на стандартную DIN-рейку шириной 35 мм. Фиксация происходит с помощью защелки - для демонтажа достаточно оттянуть её отверткой через специальное отверстие. Подключение проводов выполняется к винтовым клеммам, которые рассчитаны на сечение от 1,5 до 35 мм2. Для надежного контакта рекомендуется использовать наконечники типа “штыревые” или “вилочные”. Устройство совместимо с другими элементами серии DX3: дополнительными контактами, блокировками, сигнализаторами положения - все они крепятся на переднюю панель.

Безопасность и стандарты

Выключатель соответствует международным стандартам IEC 60898-1 (для бытовых и аналогичных применений) и IEC 60947-2 (для промышленного оборудования). Класс токоограничения 10 гарантирует быстрое гашение дуги при КЗ, что снижает риск повреждения кабелей и оборудования. Номинальное импульсное напряжение 4 кВ обеспечивает устойчивость к кратковременным скачкам напряжения. Устройство не предназначено для частого ручного включения-выключения - это не рубильник.

Преимущества

• Высокая отключающая способность (16 кА) - безопасно работает даже при серьезных аварийных режимах
• Поддержка постоянного тока - редкая возможность среди бытовых автоматов, важна для промышленных DC-систем
• Класс токоограничения 10 - минимизирует повреждения при КЗ, продлевает срок службы смежного оборудования
• Широкий диапазон сечений проводов (1,5–35 мм2) - удобен для подключения силовых и управляющих цепей
• Надежная защелка на DIN-рейке - простой и быстрый монтаж и сервис

Ограничения применения

• Не применяется в цепях переменного тока - устройство рассчитано только на постоянный ток (DC)
• Степень защиты IP20 - нельзя устанавливать во влажных, пыльных или открытых местах
• Не предназначен для частого ручного переключения - не является кнопочным или перекидным рубильником
• Номинальное напряжение 230 В DC - максимальное рабочее напряжение не выше 250 В; превышение недопустимо
• Климатическое исполнение УХЛ4 - не подходит для экстремально холодных (-40 C и ниже) или жарких (+70 C и выше) условий

Примеры использования

• Защита цепей питания светодиодных лент постоянного тока в промышленном освещении
• Отключение батарейных массивов в системах бесперебойного питания (UPS)
• Коммутация и защита двигателей постоянного тока на конвейерах
• Щит управления солнечными панелями (PV-системы) с выходом постоянного тока
• Распределительные щиты в железнодорожных и метрополитенах, где используются DC-сети 110–250 В

Практические советы

• Перед установкой проверьте соответствие напряжения сети значению 230 В DC - превышение вызовет отказ или возгорание
• При подключении многожильных проводов используйте наконечники - это предотвращает ослабление контакта при вибрациях
• Не устанавливайте рядом с источниками тепла - температура вокруг должна оставаться в пределах –25…+70 C
• При использовании в условиях повышенной вибрации (станки, транспорт) дополнительно закрепите щит
• Для удаленного контроля состояния можно заказать опцию сигнализации положения - она совместима с этой моделью
• Проверяйте целостность защелки перед каждым обслуживанием - поврежденная фиксация может привести к самопроизвольному выпадению
