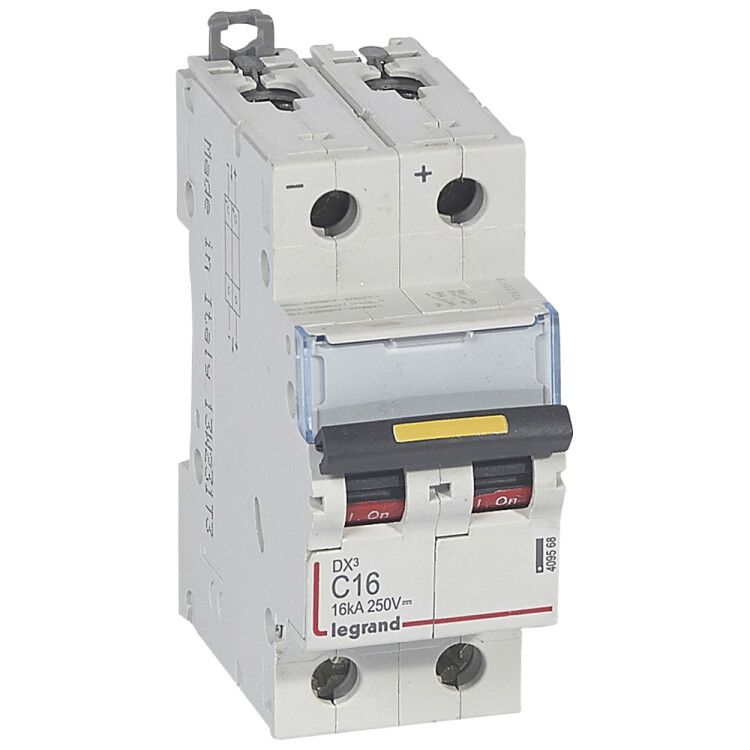

Выключатель автоматический модульный 2п C 16А 16кА DX3 10000 2мод. DC 250В Leg 409568 Legrand

Автоматический выключатель Legrand DX3 409568 - двухполюсный коммутационный аппарат с номинальным током 16 А и отключающей способностью 16 кА, предназначенный для защиты цепей постоянного тока до 250 В в промышленной электроустановке. Устройство устанавливается на DIN-рейку и соответствует международным стандартам безопасности.

Назначение и область применения

Выключатель Legrand DX3 409568 используется для защиты электрических цепей постоянного тока от перегрузок и коротких замыканий. Он применяется в промышленных системах управления, где требуется надёжная коммутация и аварийное отключение - например, в контроллерах, преобразователях частоты, батарейных массивах, светодиодных осветительных установках и других устройствах на базе постоянного тока.

Технические характеристики

• Номинальный ток: 16 А
• Количество полюсов: 2
• Номинальное напряжение: 230 В (рабочее), 250 В (максимальное)
• Номинальная отключающая способность: 16 кА
• Характеристика срабатывания: C - подходит для нагрузок со средним пусковым током (например, двигатели, люминесцентные лампы)
• Род тока: постоянный (DC)
• Номинальное напряжение изоляции: 500 В
• Номинальное импульсное напряжение: 4 кВ
• Поперечное сечение подключаемых проводов: 1,5–35 мм2
• Класс токоограничения: 16 - высокая скорость отключения при КЗ
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от воды и пыли
• Климатическое исполнение: УХЛ4 - работает при температуре от –25 C до +70 C, допустимо применение в неотапливаемых помещениях с повышенной влажностью
• Количество модулей DIN: 2
• Глубина монтажа: 44 мм
• Частота: 0 Гц - предназначен исключительно для постоянного тока
• Нормативные документы: МЭК 60898-1 / МЭК 60947-2
• Степень загрязнения: 3 - рассчитан на работу в условиях наличия проводящей пыли и временных конденсатов

Совместимость и монтаж

Выключатель Legrand DX3 409568 монтируется на стандартную DIN-рейку шириной 35 мм. Для фиксации используется защелка, которую можно открыть обычной плоской отверткой - достаточно вставить её в петлю и слегка потянуть. После установки устройство плотно сидит на рейке, не болтается. Подключение проводов выполняется через винтовые зажимы; рекомендуется использовать наконечники типа “штыревые” или “кольцевые”, особенно при использовании многожильных проводов. Обеспечьте достаточный свободный объем вокруг аппарата - глубина монтажа составляет 44 мм, что важно при сборке щита малого габарита.

Безопасность и стандарты

Выключатель Legrand DX3 409568 сертифицирован по стандартам IEC 60898-1 (для домашних и аналогичных объектов) и IEC 60947-2 (для промышленного оборудования). Соответствие классу токоограничения 16 гарантирует быстрое прекращение тока КЗ, снижающее риск повреждений кабелей и оборудования. Конструкция предотвращает случайное прикосновение к токоведущим частям благодаря изолированному корпусу и степени защиты IP20. Однако использование вне закрытого шита недопустимо - отсутствует герметизация.

Преимущества

• Высокая отключающая способность (16 кА) - безопасно работает даже при серьёзных КЗ в промышленных сетях
• Поддержка постоянного тока - единственный тип автомата среди популярных решений, который официально рассчитан на DC-сети
• Широкий диапазон сечения проводов (1,5–35 мм2) - совместим с большинством силовых кабелей
• Надёжная защелка на DIN-рейке - удобен для быстрой замены и обслуживания
• Соответствие двум основным европейским стандартам - гарантированная совместимость с другими элементами щитовой арматуры

Ограничения применения

• Не переменного тока (AC) - при подключении к сети 220 В AC возможны отказы и выход из строя
• Степень защиты IP20 - нельзя устанавливать во влажных, запылённых или открытых местах без кожуха
• Нельзя использовать в качестве главного рубильника - функция только защитная, не предназначена для частого ручного отключения
• Работает только при температуре выше –25 C - в холодных регионах требует установки внутри отапливаемого шита
• Не имеет возможности удаленного управления или сигнализации - только ручное управление

Примеры использования

• Защита цепей питания постоянного тока в системах solar-inverter (солнечные электростанции)
• Отключение аккумуляторных батарей в UPS-системах
• Щитовая защита двигателей постоянного тока на конвейерах
• Коммутация и защита LED-освещения с внешними драйверами
• Распределительные щиты в железнодорожных и метрополитен-объектах с DC-питанием

Практические советы

• Перед установкой проверьте соответствие напряжения вашей системы - этот выключатель Legrand DX3 409568 рассчитан именно на DC 250 В максимум, а не на 230 В AC!
• При подключении медных жил используйте наконечники - они увеличат срок службы клеммы и повысят надёжность контакта
• Не затягивайте винты слишком сильно - это может повредить пластиковую часть клеммы
• При проектировании щита учтите, что занимает два модуля - лучше заранее спроектировать место рядом с другим оборудованием того же форм-фактора
• Если нужна дополнительная защита от скачков напряжения - параллельно установите TVS-диоды или MOV-защиту, так как сам автомат не является -устройством
