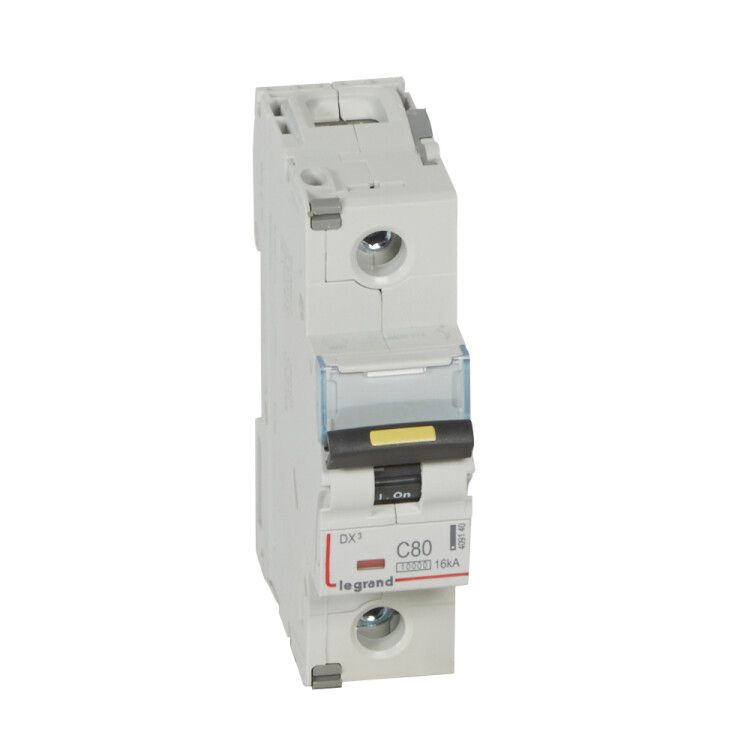

Выключатель автоматический однополюсный DX3 10000 80А C 16кА (1,5 мод) | 409140 Legrand

Автоматический выключатель Legrand DX3 409140 — однополюсный коммутационный аппарат на 80 А с характеристикой C и отключающей способностью до 16 кА, предназначенный для защиты электрических цепей в промышленных установках переменного тока. Устройство монтируется на DIN-рейку, рассчитано на работу в условиях повышенной влажности и широкого диапазона температур.

Назначение и область применения

Автоматический выключатель Legrand DX3 409140 используется для защиты электрических цепей от перегрузок и коротких замыканий. Он применяется в промышленных системах низкого напряжения — например, для защиты силовых линий, оборудования на производстве, конвейеров, насосов и других устройств с высокими пусковыми токами. Подходит для установки в щитах управления, распределительных пунктах и на объектах с жесткими требованиями к надежности.

Технические характеристики

• Номинальный ток: 80 А — максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Количество полюсов: 1 — управление одной фазой сети;
• Номинальная отключающая способность: 16 кА — максимальный ток короткого замыкания, который выключатель способен безопасно отключить;
• Характеристика срабатывания: C — оптимальна для нагрузок с умеренно высокими пусковыми токами (например, двигатели, освещение с люминесцентными лампами);
• Номинальное напряжение: 230 В (AC) — работает в однофазных сетях; допускается использование в сетях до 400 В между фазами;
• Частота: 50–60 Гц — совместим с сетями России и Европы;
• Поперечное сечение подключаемых проводов: 1,5–35 мм² — подходит для медных проводов любого распространённого сечения;
• Класс токоограничения: 80 — быстродействующий тип, снижающий энергию КЗ, что повышает безопасность оборудования;
• Номинальное напряжение изоляции: 500 В — гарантирует безопасную изоляцию при рабочих напряжениях до 230 В;
• Степень защиты: IP20 — защита от прикосновений к токоведущим частям, но не от пыли и влаги — требует установки внутри закрытого щита;
• Рабочая температура: от –25 °C до +70 °C — подходит для неотапливаемых помещений и холодных зон производства;
• Климатическое исполнение: УХЛ4 — предназначен для работы в умеренном и холодном климате с возможностью конденсации влаги;
• Номинальное импульсное выдерживаемое напряжение: 4 кВ — устойчив к кратковременным скачкам напряжения;
• Модульная ширина: 1,5 модуля — занимает 27 мм места на DIN-рейке;
• Глубина монтажа: 47 мм — требуется свободное пространство за щитом для правильной установки;
• Нормативные документы: МЭК 60898-1 / МЭК 60947-2 — соответствует международным стандартам для бытовых и промышленных автоматических выключателей.

Совместимость и монтаж

Выключатель Legrand DX3 409140 устанавливается на стандартную DIN-рейку типа TS35. Для фиксации используется защелка — достаточно прижать корпус к рейке до характерного щелчка. Для демонтажа отведите защелку отверткой, вставленной в петлю. Подключение проводов выполняется через винтовые клеммы — затягивать необходимо равномерно, без перекосов. Максимальное сечение провода — 35 мм², минимальное — 1,5 мм². Не используйте многожильные провода без наконечников — они могут деформироваться при затяжке. Убедитесь, что глубина щита достаточна (не менее 47 мм).

Безопасность и стандарты

Автоматический выключатель Legrand DX3 409140 соответствует стандартам МЭК 60898-1 (для бытовых и аналогичных применений) и МЭК 60947-2 (для промышленных установок). Обеспечивает класс токоограничения 80 — один из самых высоких уровней безопасности при КЗ. Конструкция исключает доступ к токоведущим частям при установленном положении. Степень защиты IP20 предполагает, что устройство должно находиться внутри закрытого электрошкафа — открытый монтаж недопустим.

Преимущества

• Высокая отключающая способность (16 кА) — надежно защищает даже при серьезных авариях;
• Характеристика C — идеально сочетается с оборудованием, имеющим пусковые токи выше номинала (двигатели, трансформаторы);
• Широкий диапазон рабочих температур — подходит для суровых условий производства;
• Поддержка проводов до 35 мм² — удобен для мощных линий без переходников;
• Фиксация на DIN-рейке с легким снятием — ускоряет обслуживание и замену;
• Соответствие двум международным стандартам — гарантированная совместимость и сертифицированная надежность.

Ограничения применения

• Не предназначен для постоянной работы при напряжении выше 230 В между фазой и нулём — в трёхфазных сетях можно использовать только как фазовый выключатель;
• IP20 не защищает от пыли и влаги — запрещено монтировать вне герметичных щитов;
• Не рекомендован для цепей с очень высокими пусковыми токами (например, крупные асинхронные двигатели >50 кВт) — лучше выбрать характеристику D;
• Не имеет функции дифференциальной защиты — для защиты от утечек тока необходим отдельный УЗО;
• Не подходит для постоянного тока (DC) — только для переменного тока 50–60 Гц.

Примеры использования

• Защита линии питания промышленного станка с асинхронным двигателем 30 кВт;
• Коммутация и защита группы светодиодных светильников в цеху;
• Распределение энергии на участке конвейера с несколькими насосами;
• Щитовая защита в неотапливаемом производственном помещении с колебаниями температуры.

Практические советы

• Выбирая автомат Legrand DX3 409140, проверьте соответствие сечения кабеля — не более 35 мм² и не менее 1,5 мм²;
• При использовании в трехфазной сети — устанавливайте три однополюсных автомата, каждый на свою фазу, а не один трёхполюсный;
• Обязательно используйте наконечники на многожильных проводах — это предотвращает ослабление контакта;
• Не забудьте про место за щитом: глубина монтажа 47 мм требует минимум 50–60 мм свободного пространства;
• Для защиты от утечек тока — всегда комбинируйте этот автомат с УЗО;
• Проверяйте температуру вокруг устройства — при длительной работе близко к верхнему пределу (+70 °C) возможны преждевременные срабатывания.
