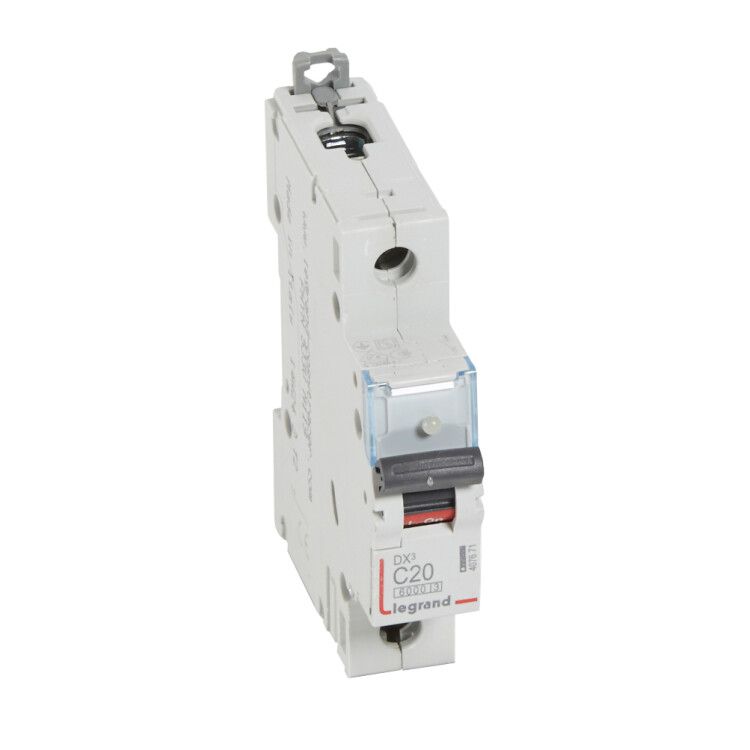

Автоматический выключатель DX 6000 - 10 кА тип характеристики C 1П 230/400 В~ 20 А 1 модуль 407671 Legrand

Автоматический выключатель однополюсный 20А тип C 10кА 230/400В~ 1 модуль DX3 6000 от Legrand предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Устройство устанавливается на DIN-рейку, подходит для бытовых и промышленных систем, работает в сети переменного тока 230–400 В. Артикул 407671 соответствует серии DX3.

Назначение и область применения

Автоматический выключатель однополюсный 20А тип C 10кА 230/400В~ 1 модуль DX3 6000 защищает однофазные цепи от перегрузок и коротких замыканий. Он используется в распределительных щитках жилых домов, офисов, производственных помещений и объектов инфраструктуры. Подходит для защиты освещения, розеточных групп, бытовой техники и маломощного оборудования.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Количество полюсов: 1 - управляет одной фазой;
• Номинальное напряжение: 230 В (до 400 В между фазами) - совместим с однофазной сетью 230 В и трёхфазной 400 В;
• Номинальная отключающая способность: 10 кА - способен безопасно отключить ток короткого замыкания до 10 000 А;
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала, оптимальна для нагрузок с умеренным пусковым током (например, люминесцентные светильники, насосы, компрессоры);
• Сечение проводника: 1,5–35 мм2 - можно подключать медные провода от 1,5 до 35 квадратных миллиметров;
• Степень защиты: IP20 - защищён от прикосновения пальцев, но не от пыли и воды - применяется только внутри закрытых щитов;
• Класс токоограничения: 3 - высокий класс, снижает энергию КЗ, что повышает надёжность всей системы;
• Рабочая температура: от –25C до +70C - допустимо использование в неотапливаемых помещениях, на чердаках, в подвалах;
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с повышенной влажностью;
• Номинальное напряжение изоляции: 500 В - гарантирует безопасную работу при напряжении до 500 В;
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения;
• Количество модулей: 1 - занимает один стандартный модуль (17,5 мм) на DIN-рейке;
• Глубина монтажа: 44 мм - требует минимального свободного пространства в щите;
• Частота: 50–60 Гц - совместим с сетями России, Европы и других стран;
• Нормативные документы: МЭК 60898-1 / 60947-2 - соответствие международным требованиям безопасности.

Совместимость и монтаж

Автоматический выключатель однополюсный 20А тип C 10кА 230/400В~ 1 модуль DX3 6000 монтируется на стандартную DIN-рейку шириной 35 мм. Для установки достаточно защёлкнуть устройство на рейке - фиксация происходит с помощью пластиковой защёлки снизу корпуса. Чтобы снять выключатель, отведите защёлку отверткой, вставленной в специальное углубление. Подключение проводов выполняется через винтовые клеммы сверху и снизу. Рекомендуется использовать наконечники типа НШВИ для многожильных проводов сечением менее 4 мм2. Убедитесь, что зажимы плотно затянуты - слабый контакт вызывает нагрев и выход из строя.

Безопасность и стандарты

Выключатель соответствует международным стандартам IEC 60898-1 (для бытового использования) и IEC 60947-2 (для промышленного). Класс токоограничения 3 обеспечивает быстрое гашение дуги при КЗ, снижая риск возгорания. IP20 предотвращает случайное прикосновение к токоведущим частям, но не защищает от внешних воздействий - поэтому устройство нельзя устанавливать вне электрошкафа. Категория перенапряжения 0 указывает, что выключатель не предназначен для защиты от грозовых импульсов - для этих целей требуется УЗИП.

Преимущества

• Компактный размер (1 модуль) экономит место в щитке;
• Надёжная фиксация на DIN-рейке с возможностью быстрого демонтажа;
• Поддержка широкого диапазона сечений проводов - от 1,5 до 35 мм2;
• Высокая отключающая способность (10 кА) - подходит даже для участков с близкими источниками питания;
• Серия DX3 от Legrand отличается долговечностью и точностью срабатывания;
• Работает в широком температурном диапазоне - от минус 25° до плюс 70°.

Ограничения применения

• Не предназначена для защиты цепей постоянного тока - только переменный ток 50/60 Гц;
• IP20 не допускает установку во влажных местах (ванная, баня, улица) - нужен выключатель с более высокой степенью защиты;
• Характеристика C не подходит для мощных двигателей с очень высоким пусковым током - лучше выбрать D;
• Не имеет функции дифференциального тока - для защиты человека от поражения током требуется дополнительно установить УЗО;
• Не рекомендуется для цепей с частыми включениями/выключениями - не является кнопочным или переключаемым аппаратом.

Примеры использования

• Защита группы розеток в квартире или офисе;
• Обеспечение безопасности осветительной сети с люминесцентными и LED-светильниками;
• Защита бытовых приборов: холодильник, стиральная машина, микроволновая печь;
• Щитовые автоматы на производстве для управления станками с умеренным пусковым током;
• Распределительные щиты в административных зданиях, школах, больницах.

Практические советы

• Выбирая автомат, проверьте, чтобы номинальный ток был выше суммарного потребления всех подключённых устройств - для 20 А максимум 4,4 кВт при 230 В;
• Если в цепи есть двигатель (насос, вентилятор), убедитесь, что его пусковой ток не превышает 10×20 = 200 А - иначе выберите характеристику D;
• При сборке щита соблюдайте порядок: вход - УЗО (если нужно), затем автоматические выключатели - так удобнее обслуживать;
• Не используйте автомат как обычный рубильник - частое ручное включение/отключение сокращает срок службы;
• Проверяйте состояние автомата каждые 1–2 года: если он гудит, греться или плохо включается - замените;
• Arтикул 407671 и серия DX3 имеют стандартизированные размеры - подходят для замены аналогичных устройств других брендов, если соблюдены параметры тока и модульности.
