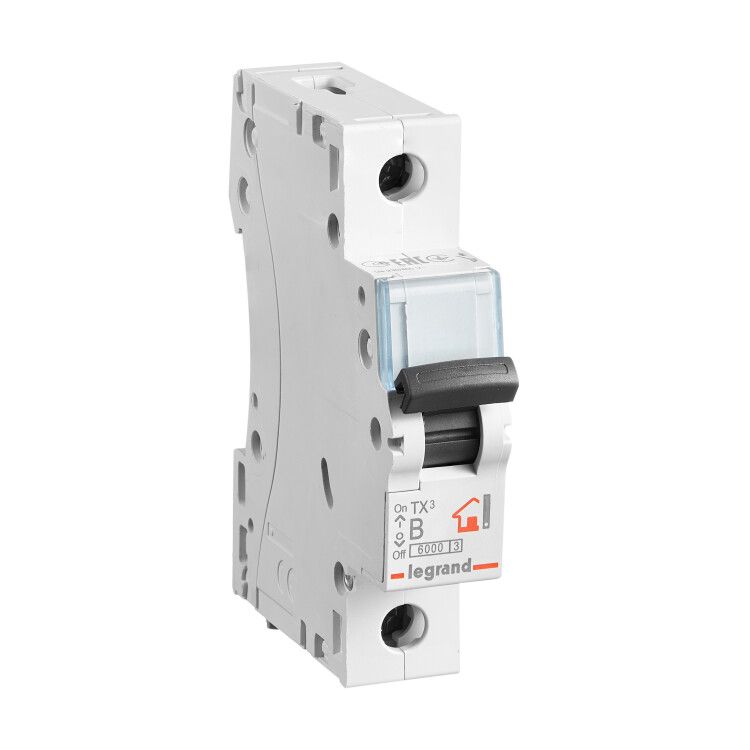

Автоматический выключатель TX 6000 - 6 кА тип характеристики B 1П 230/400 В~ 20 А 1 модуль 403973 Legrand

Автоматический выключатель Legrand TX3 6000 - однополюсный коммутационный аппарат с номинальным током 20 А, предназначенный для защиты бытовых электросетей от перегрузок и коротких замыканий. Устройство устанавливается на DIN-рейку, занимает один модуль и соответствует требованиям международных стандартов.

Назначение и область применения

Автоматический выключатель Legrand TX3 6000 используется для защиты однофазных электрических цепей в жилых помещениях, офисах и других объектах с низким напряжением. Он предотвращает повреждение проводки и оборудования при перегрузках и коротких замыканиях. Подходит для защиты освещения, розеточных групп, бытовой техники и других нагрузок, характерных для домашней сети 230 В.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который устройство может проводить без срабатывания
• Количество полюсов: 1 - управляет одной фазой цепи
• Характеристика срабатывания: B - реагирует на перегрузки и КЗ при токах 3–5 крат от номинала; оптимален для бытовых нагрузок с невысокими пусковыми токами (например, светильники, зарядные устройства)
• Номинальная отключающая способность: 6 кА - способность безопасно отключить ток короткого замыкания до 6000 А
• Номинальное напряжение: 230 В переменного тока (частота 50/60 Гц); допускается работа в сетях 230/400 В
• Максимальное сечение кабеля: 35 мм2 - можно подключать медные провода до этого сечения
• Номинальное напряжение изоляции: 500 В - гарантирует безопасную работу при повышенных напряжениях
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги; предназначен для установки внутри помещений
• Класс токоограничения: 3 - высокий уровень ограничения тока при КЗ, снижающий термические и электромагнитные воздействия на сеть
• Диапазон рабочих температур: от -25 до +70 C - работает в условиях холодных и жарких помещений
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с возможностью работы в неотапливаемых помещениях
• Количество модулей: 1 - занимает одну стандартную ширину на DIN-рейке (17,5 мм)
• Глубина монтажа: 44 мм - требуемый зазор для установки в щите
• Номинальное импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и умеренной влажности в воздухе
• Категория перенапряжения: 0 - не предназначен для установки на входе в здание или в местах с высоким риском грозовых перенапряжений

Совместимость и монтаж

Автоматический выключатель Legrand TX3 6000 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно защелкнуть его на рейке - фиксация происходит двумя защелками снизу. Чтобы снять устройство, отведите защелку отверткой через специальное углубление. Подключение проводов выполняется к винтовым клеммам сверху и снизу. Рекомендуется использовать кабели с сечением от 0,5 до 35 мм2. Обязательно затягивать винты моментом, указанным в инструкции, чтобы избежать нагрева и окисления контактов.

Безопасность и стандарты

Выключатель соответствует международным стандартам IEC 60898-1 (для бытовых и аналогичных применений) и IEC 60947-2 (для промышленных выключателей). Соответствие этим нормам гарантирует надежность срабатывания, долговечность и безопасность при эксплуатации. Класс токоограничения 3 и номинальная отключающая способность 6 кА обеспечивают соответствие современным требованиям к защите жилых сетей.

Преимущества

• Компактный размер - всего 1 модуль, экономит место в распределительном щите
• Надежная фиксация на DIN-рейке - исключает случайное выпадение
• Простая визуальная индикация состояния - рычажок вверх = включен, вниз = отключен
• Поддержка больших сечений кабелей - удобен для подключения мощной нагрузки
• Широкий температурный диапазон - работает даже в неотапливаемых помещениях
• Срок службы 2 года - официальная гарантия от Legrand

Ограничения применения

• Не применяется в трехфазных системах - требуется три отдельных аппарата
• Не подходит для установки вне помещений - степень защиты IP20 не защищает от влаги и пыли
• Не рекомендуется для цепей с высокими пусковыми токами (например, двигатели, компрессоры) - лучше выбрать характеристику C или D
• Не предназначен для защиты от перенапряжений - нужен дополнительный УЗИП
• Категория перенапряжения 0 - нельзя устанавливать на вводе в здание или перед счетчиком

Примеры использования

• Защита группы розеток в спальне или кухне
• Отключение осветительных цепей в коридоре или ванной комнате
• Щитовая защита для стиральной машины, бойлера, микроволновой печи
• Дополнительный автомат в распределительном щите квартиры

Практические советы

• Выбирая автомат, проверьте, что номинальный ток нагрузки не превышает 20 А - иначе будет ложное срабатывание
• При подключении многожильного кабеля используйте наконечники - так контакт будет надежнее
• Не устанавливайте этот автомат рядом с источниками тепла - он чувствителен к температуре окружающей среды
• Для защиты цепей с электродвигателями (дрель, насос) выбирайте автомат с характеристикой C, а не B
• При сборке щита соблюдайте порядок: автоматы с большей отключающей способностью - ближе к вводу, меньшей - дальше
• Legrand TX3 6000 совместим с другими элементами серии TX3 - можно формировать единый щит с УЗО, дифавтоматами и реле
