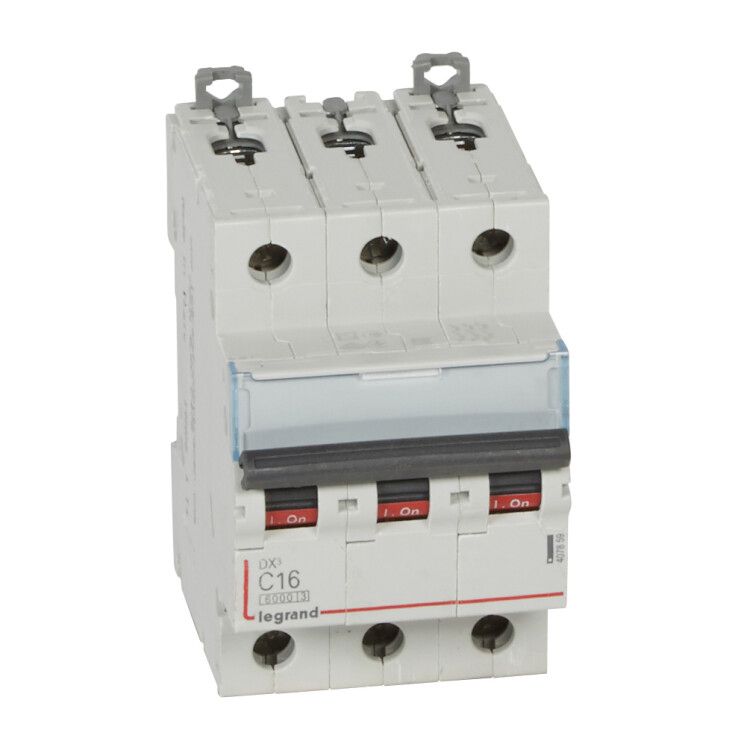

Выключатель автоматический модульный 3п C 16А 10кА DX3 6000 3мод. 400В Leg 407859 Legrand

Автоматический выключатель модульный трехполюсный 16А C 10кА DX3 6000 400В от Legrand - надежное устройство для защиты электрических цепей в бытовых и промышленных системах. Он сочетает компактную форму, высокую отключающую способность и совместимость со стандартной DIN-рейкой, что делает его удобным решением для монтажа в щитах любого типа.

Назначение и область применения

Автоматический выключатель модульный трехполюсный 16А C 10кА DX3 6000 400В предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Устройство применяется в сетях переменного тока с напряжением до 400 В и частотой 50–60 Гц. Подходит для установки в распределительных щитах жилых домов, офисов, производственных объектов и других помещений с умеренной влажностью и температурой.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Количество полюсов: 3 - защита всех трёх фаз одновременно
• Номинальное напряжение: 400 В - рабочее напряжение сети; изоляция рассчитана на 500 В
• Номинальная отключающая способность: 10 кА - способность безопасно прервать ток короткого замыкания до 10 тысяч ампер
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током (например, двигатели, освещение, насосы)
• Класс токоограничения: 3 - быстрое отключение при КЗ, снижающее термические и электродинамические воздействия
• Степень защиты: IP20 - защита от доступа пальцев и твердых предметов, но не от воды
• Климатическое исполнение: УХЛ4 - работает при температуре от –25C до +70C, допустимо применение в неотапливаемых помещениях
• Частота: 50–60 Гц - совместим с сетями России и большинства стран мира
• Количество модулей: 3 - занимает три стандартных модуля на DIN-рейке (по 17,5 мм каждый)
• Глубина монтажа: 44 мм - требует минимального свободного пространства внутри шкафа
• Поперечное сечение проводника: 1,5–35 мм2 - подходит для медных проводов от тонких до мощных
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Стандарты: МЭК 60898-1 / МЭК 60947-2 - соответствует международным требованиям к автоматическим выключателям

Совместимость и монтаж

Автоматический выключатель модульный трехполюсный 16А C 10кА DX3 6000 400В монтируется на стандартную DIN-рейку шириной 35 мм. Для установки достаточно зафиксировать устройство защелкой - для демонтажа отведите её отверткой через специальное отверстие. Все клеммы - винтовые, позволяют зажимать провода сечением от 1,5 до 35 мм2. Подключение выполняется сверху или снизу - устройство не имеет полярности. Совместим с другими элементами серии DX3 от Legrand: дифференциальные автоматы, УЗО, реле, переходники.

Безопасность и стандарты

Выключатель соответствует международным стандартам IEC 60898-1 (для бытовых и аналогичных применений) и IEC 60947-2 (для промышленного оборудования). Класс токоограничения 3 обеспечивает быстрое гашение дуги при КЗ, снижая риск повреждения проводки. Номинальное импульсное напряжение 4 кВ гарантирует устойчивость к кратковременным перенапряжениям. Степень защиты IP20 исключает случайный доступ к токоведущим частям, но не предназначена для влажных или пыльных сред.

Преимущества

• Трехполюсная конструкция обеспечивает равномерную защиту всех фаз - важно для двигателей и промышленного оборудования
• Характеристика “C” хорошо балансирует чувствительность к перегрузкам и отказ от ложных срабатываний при пуске нагрузок
• Компактный размер (3 модуля) экономит место в щите
• Фирменная система фиксации Legrand обеспечивает прочное крепление даже при вибрациях
• Поддержка проводов до 35 мм2 - позволяет использовать более толстые кабели без переходников
• Серия DX3 от Legrand известна долговечностью и качеством сборки

Ограничения применения

• Не предназначен для установки во влажных, пыльных или агрессивных средах - степень защиты IP20 не защищает от жидкости и пыли
• Не рекомендуется для цепей с очень высокими пусковыми токами (например, крупные асинхронные двигатели без мягкого пуска) - лучше выбрать характеристику D
• Не подходит для постоянной работы при температуре выше +70C - требуется принудительное охлаждение или перемещение в прохладное место
• Не является УЗО - не защищает от утечек тока на землю; для этой функции нужен отдельный дифавтомат
• Не используется в цепях постоянного тока - только переменный ток 50–60 Гц

Примеры использования

• Защита трехфазного электродвигателя 11 кВт на конвейере
• Щитовая защита группы розеток в мастерской с электроинструментом
• Распределительный щит торгового центра с группами освещения и HVAC
• Оборудование на производстве: насосы, компрессоры, системы вентиляции
• Вводной автомат в частном доме с трехфазным питанием

Практические советы

• При выборе автомата убедитесь, что расчетный ток нагрузки не превышает 16 А - иначе возможны частые отключения
• Проверьте посадочный диаметр кабеля: сечение 1,5–35 мм2 должно точно подходить под клеммы - слишком тонкий провод плохо зажимается, слишком толстый - не войдет
• Для многожильных проводов используйте наконечники - они предотвращают ослабление контакта
• Не монтируйте рядом с источниками тепла (трансформаторы, нагреватели) - перегрев снижает срок службы
• При использовании в промышленных условиях регулярно проверяйте состояние клемм - окисление и ослабление винтов - основные причины аварий
• Автоматический выключатель модульный 16А C 10кА DX3 6000 400В от Legrand можно заменить другим устройством той же серии - все компоненты взаимозаменяемы
