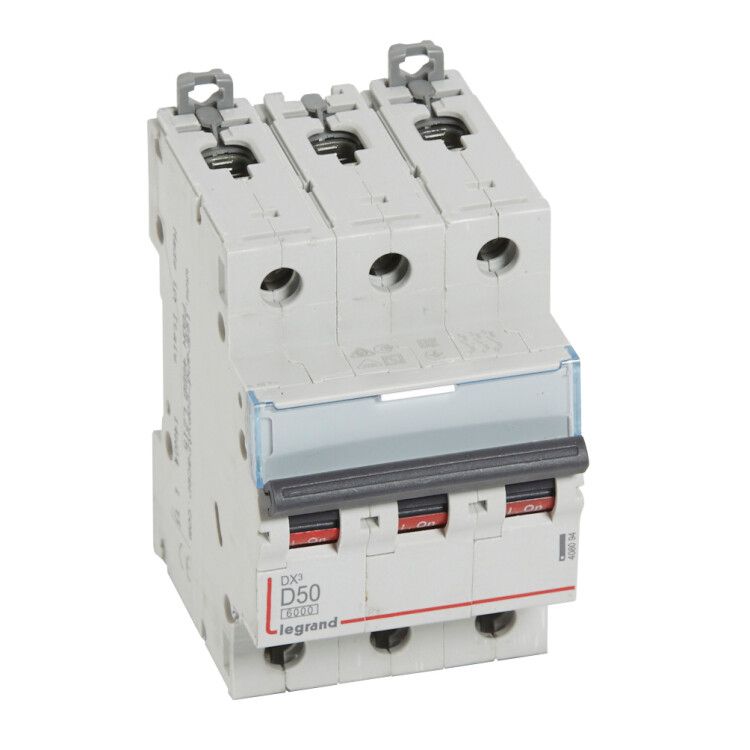

Выключатель автоматический модульный 3п D 50А 10кА DX3 6000 3мод. 400В Leg 408094 Legrand

Автоматический выключатель Legrand DX3 с артикулом 408094 - трёхполюсный коммутационный аппарат на 50 А с характеристикой срабатывания D и отключающей способностью 10 кА. Предназначен для защиты электрических цепей в бытовых и промышленных установках переменного тока, устанавливается на DIN-рейку и совместим с проводами сечением 1,5–35 мм2.

Назначение и область применения

Автоматический выключатель Legrand DX3 используется для защиты электрических цепей от перегрузок и коротких замыканий. Он включает, проводит и автоматически отключает ток при аварийных ситуациях, предотвращая повреждение оборудования и возгорание. Применяется в распределительных щитах жилых домов, офисов, производственных линий, насосных станций, конвейеров и другого промышленного оборудования. Подходит для сетей с напряжением до 400 В переменного тока частотой 50–60 Гц.

Технические характеристики

• Номинальный ток: 50 А
• Количество полюсов: 3
• Номинальная отключающая способность: 10 кА
• Характеристика срабатывания: D - предназначена для нагрузок с высокими пусковыми токами (например, двигатели, трансформаторы)
• Номинальное напряжение: 400 В
• Род тока: переменный (AC)
• Номинальное напряжение изоляции: 500 В
• Номинальное импульсное напряжение: 4 кВ
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Класс токоограничения: 50 - быстрое ограничение тока КЗ, снижающее термические и электродинамические воздействия
• Климатическое исполнение: УХЛ4 - работает при температуре от –25 C до +70 C, допустимо применение в неотапливаемых помещениях с повышенной влажностью
• Количество модулей DIN: 3
• Глубина монтажа: 44 мм
• Поперечное сечение подключаемых проводов: 1,5–35 мм2
• Частота: 50–60 Гц
• Стандарты: МЭК 60898-1 / МЭК 60947-2

Совместимость и монтаж

Выключатель Legrand DX3 монтируется на стандартную DIN-рейку шириной 35 мм. Для установки достаточно зафиксировать устройство защёлкой - для демонтажа оттяните её отверткой через специальное отверстие. Подключение проводов выполняется к винтовым клеммам, которые рассчитаны на сечение от 1,5 до 35 мм2. Обеспечьте плотный зажим, чтобы исключить нагрев и искрение. Устройство не требует дополнительного крепления. Совместим со всеми элементами серии DX3 и другими продуктами Legrand, соответствующими стандартам IEC.

Безопасность и стандарты

Автоматический выключатель Legrand DX3 соответствует международным стандартам МЭК 60898-1 (для бытового и аналогичного использования) и МЭК 60947-2 (для промышленного применения). Класс токоограничения 50 обеспечивает быстрое гашение дуги при КЗ, что снижает риск повреждения кабелей и оборудования. Степень защиты IP20 гарантирует безопасность при случайном прикосновении к токоведущим частям, однако не защищает от попадания пыли и влаги - не применяйте в сырых или запылённых местах без дополнительной защиты.

Преимущества

• Высокая отключающая способность (10 кА) - надёжно справляется с аварийными режимами даже в мощных промышленных системах
• Характеристика D - оптимальна для защиты двигателей, компрессоров и других устройств с высоким пусковым током
• Удобная защёлка для быстрого монтажа и снятия с DIN-рейки
• Широкий диапазон рабочих температур - подходит для холодных и жарких помещений
• Поддержка проводов до 35 мм2 - позволяет использовать более толстые кабели без переходников

Ограничения применения

• Не предназначен для работы в условиях постоянной влажности, пыли или агрессивных сред - степень защиты IP20 не обеспечивает герметичность
• Не рекомендуется для цепей постоянного тока - только переменный ток 50–60 Гц
• Не подходит для частого ручного включения/выключения - не является кнопочным или переключающим устройством
• Не имеет функции дистанционного управления или сигнализации - требуется внешняя автоматизация при необходимости удалённого контроля
• Категория перенапряжения 0 - не предназначен для защиты от скачков напряжения выше 4 кВ; для этих целей нужны дополнительные устройства (например, surge protectors)

Примеры использования

• Защита трёхфазного электродвигателя 37 кВт на производстве
• Щитовая группа для конвейерной линии с несколькими приводами
• Распределительный щит в цехе с насосами и воздушными компрессорами
• Главный входной автомат в промышленном здании с трёхфазной сетью 380 В
• Оборудование для освещения и силовой сети в логистическом комплексе

Практические советы

• Выбирая автомат Legrand DX3, проверьте соответствие сечения кабеля - используйте провода 1,5–35 мм2, иначе возможен перегрев или плохой контакт
• При установке в щит с множеством автоматов соблюдайте минимальный интервал между устройствами - особенно важно при использовании 3-модульных аппаратов
• Не используйте этот выключатель вместо УЗО - он не реагирует на токи утечки. Для защиты людей нужен отдельный дифференциальный автомат или УЗО
• Проверяйте момент затяжки клемм - слишком слабый контакт вызывает нагрев, слишком сильный - повреждает медные жилы
• Если планируете работу при температуре ниже –10 C, убедитесь, что оборудование прогрето перед первым включением - механизм может работать менее точно при экстремально низких температурах
