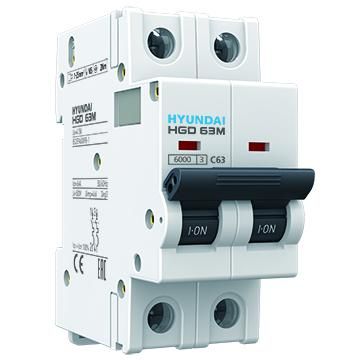

Автоматический выключатель HGD63-M 2PMCS0000C 00010 2 полюса, 10А, ток к.з. 6kA, хар-ка C (STANDARD) - 13.04.000871 HYUNDAI

Автоматический выключатель модульный 2 полюса 10А 6кА характеристика C от Элком и HYUNDAI (артикул 13.04.000871) предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и промышленных установках. Устройство устанавливается на DIN-рейку и подходит для нагрузок с умеренным пусковым током.

Назначение и область применения

Автоматический выключатель модульный 2 полюса 10А 6кА характеристика C защищает двухпроводные цепи переменного тока. Он срабатывает при длительной перегрузке или внезапном скачке тока, предотвращая повреждение проводки и оборудования. Подходит для групповой защиты освещения, розеточных контуров, маломощных двигателей, насосов, вентиляторов и других устройств с пусковыми токами до 5–7 крат от номинала.

Технические характеристики

• Номинальный ток: 10 А - максимальный постоянный ток, который выключатель может коммутировать без срабатывания;
• Количество полюсов: 2 - размыкает два фазных провода одновременно, обеспечивая безопасную отсечку;
• Номинальная отключающая способность: 6 кА - способность безопасно прервать ток короткого замыкания до 6000 А;
• Характеристика срабатывания: C - оптимальна для смешанных нагрузок с умеренными пусковыми токами (например, светильники, бытовые приборы);
• Номинальное напряжение: 240 / 415 В - работает в однофазных (240 В) и трёхфазных (415 В) сетях;
• Номинальное импульсное напряжение: 6 кВ - выдерживает кратковременные высоковольтные импульсы (например, от грозовых разрядов);
• Ширина по модулям: 2 - занимает два модуля на DIN-рейке (стандарт 17,5 мм каждый);
• Глубина монтажа: 76,5 мм - требует свободного места в щите на эту глубину;
• Максимальное сечение провода: 25 мм2 - позволяет подключить жилы до этого сечения, включая многожильные;
• Рабочий температурный диапазон: –25…+50 C - подходит для установки в неотапливаемых помещениях, на улице (в закрытых корпусах).

Совместимость и монтаж

Автоматический выключатель модульный 2 полюса 10А 6кА характеристика C монтируется на стандартную DIN-рейку типа TS35. Клеммы рассчитаны на зажим одножильных и многожильных проводов сечением до 25 мм2. Для надёжного контакта рекомендуется использовать наконечники НШВИ при работе с многожильным проводом. Монтаж выполняется без инструментов - устройство фиксируется защёлкой. Обязательно соблюдать полярность при подключении входа и выхода - хотя для AC это не критично, но важно для последующего обслуживания.

Безопасность и стандарты

Устройство соответствует международному стандарту IEC/EN 60898-1 для автоматических выключателей для домашних и аналогичных применений. Конструкция исключает самопроизвольное отключение при нормальных условиях. Отключающая способность 6 кА гарантирует безопасность даже при аварийных режимах в типовых жилых и коммерческих сетях.

Преимущества

• Стандартная модульная форма - легко заменяется и совместима со всеми популярными распределительными щитами;
• Чёткая визуальная индикация состояния - рычаг в положении “ON”/“OFF” показывает текущее состояние;
• Защита от перегрева - внутренний тепловой расцепитель реагирует на долговременную перегрузку, снижая риск возгорания;
• Подходящая характеристика C - баланс между чувствительностью и отказом от ложных срабатываний при пуске оборудования.

Ограничения применения

• Не подходит для мощных двигателей с высокими пусковыми токами (более 7×10 А = 70 А) - требуется характеристика D;
• Не предназначена для постоянной работы при температурах ниже –25 C или выше +50 C - возможны сбои в работе;
• Не используется в цепях постоянного тока (DC) - только для переменного тока (AC);
• Не является УЗО - не защищает от утечек тока на землю; для этого нужен отдельный дифференциальный автомат.

Примеры использования

• Защита группы розеток в квартире или офисе;
• Отключение питания кондиционера или водонагревателя мощностью до 2,3 кВт;
• Щитовая защита для системы вентиляции с вентилятором 1–1,5 кВт;
• Контур освещения с люминесцентными или светодиодными светильниками в торговых залах.

Практические советы

• Выбирая автоматический выключатель модульный 2 полюса 10А 6кА характеристика C, проверьте суммарную мощность всех подключённых устройств - она не должна превышать 2,3 кВт при 230 В;
• При использовании в холодных помещениях (гараж, подвал) убедитесь, что щит имеет термостойкую изоляцию и не подвергается конденсации;
• Не затягивайте клеммы слишком сильно - это может повредить медные жилы и вызвать нагрев;
• При замене старого автомата убедитесь, что новый имеет ту же ширину (2 модуля) и глубину (76,5 мм), чтобы поместился в существующий щит;
• Для систем с частыми пусками (например, компрессоры) лучше выбрать характеристику D - этот вариант (C) может ложно срабатывать.
